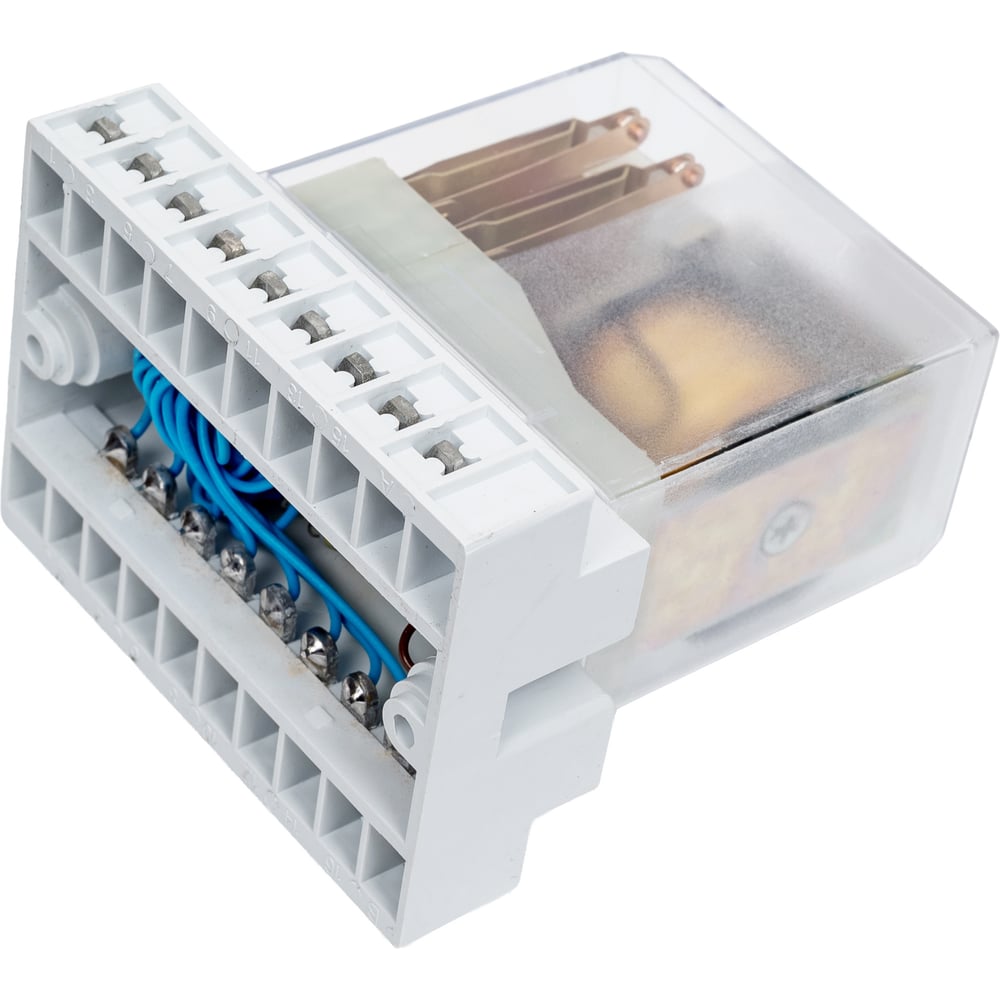

Реле промежуточное РП 23 УХЛ4, 220В, 4з1р, ун.компл. (шт)

Реле промежуточное применяется в качестве вспомогательного реле в цепях постоянного тока и нашло широкое применение в схемах релейной защиты, телемеханики и автоматики на постоянном оперативном токе. Время срабатывания реле от момента подачи номинального напряжения на рабочую обмотку реле до момента замыкания замыкающих контактов - не более 0,06 сек. Обмотка промежуточного реле РП 23 длительно выдерживает 1,1 Uн. Все элементы схемы промежуточного реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Конструкция РП 23 выполнена на магнитной основе клапанного. Вида, включающая в себя - скобу, якорь и сердечник с полюсным наконечником, размещенный в катушке. Перемещение якоря ограничивается специальной скобой. Незадействованный конец якоря во время втягивания влияет на упорную втулку и подвигает траверсу с 4-мя подвижными контактами. Траверса набрана из нескольких пластмассовых колодок, которые стянуты между собой шпилькой.
