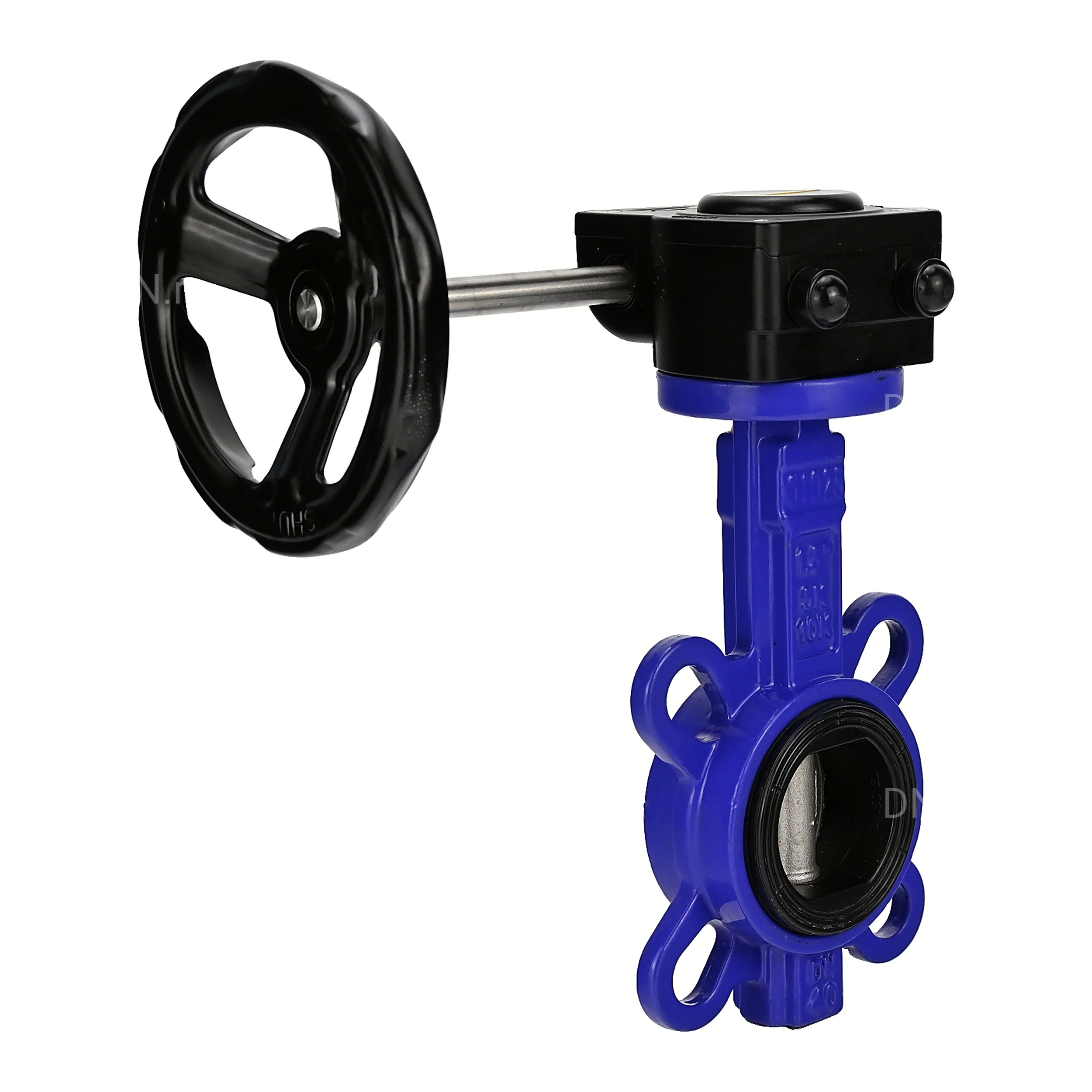

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду150 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором DN.ru HAM RQN2-300Z-T37

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV1632E-2W-Fb-H Диаметр - 150 мм Давление номинальное - 16 бар Среда - вода, пар, агрессивная среда, абразивная среда Температура рабочей среды - от -20 до +110°C Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность Цвет затвора - Синий Тип присоединения - межфланцевый Управление - редуктор Класс герметичности - A Крутящий момент - 102 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 14х14 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 6.8 кг Общий вес - 8.8 кг Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду150 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором DN.ru HAM RQN2-300Z-T37 Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: L - 56 мм H - 206 мм H1 - 132 мм D2 - 207 мм D1 - 240 мм n-d - 4-25 мм Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM Материалы деталей затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: № Наименование детали Материал 1 Корпус чугун QT450 2 Диск нержавеющая сталь 316L 3 Седловое уплотнение EPDM + износостойкий материал (siliclone+graphite) 4 Шток сталь 2Cr13 Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду150 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM Технические характеристики редуктора DN.ru HAM RQN2-300Z-T37: Степень защиты корпуса - IP67 Тип ISO-фланца привода - F07, F09 Температура окружающей среды - от-30 до +120 °C Передаточное отношение редуктора - 37:1 Вес ручного дублера - 2 кг редуктор DN.ru HAM RQN2-300Z-T37 Габаритные и установочные размеры редуктора DN.ru HAM RQN2-300Z-T37: H - 58 мм G - 200 мм T - 18 мм B - 58 мм A - 130 мм C - 50 мм E - 160 мм D - 100 мм d1 - 20 мм Эскиз габаритов редуктора DN.ru HAM RQN2-300Z-T37 Конструкция редуктора DN.ru HAM RQN2-300Z-T37: № Наименование Материал 1 Болт сталь SS304 2 Указатель ABS смола 3 Крышка алюминий 4 Уплотнительное кольцо NBR70 5 Штифт сталь черная 6 Шестерня ковкий чугун 7 Уплотнение NBR70 8 Корпус алюминий 9 Регулировочный болт сталь черная 10 Прокладка сталь SS304 11 Регулировочная гайка сталь SS304 12 Кожух гайки NBR70 13 Подшипник порошковый металл 14 Червячный вал сталь 45 15 Уплотнение NBR70 16 Вал привода сталь SS304 17 Штурвал углеродистая сталь с полиэфирным покрытием 18 Штифт сталь черная Эскиз редуктора DN.ru HAM RQN2-300Z-T37
