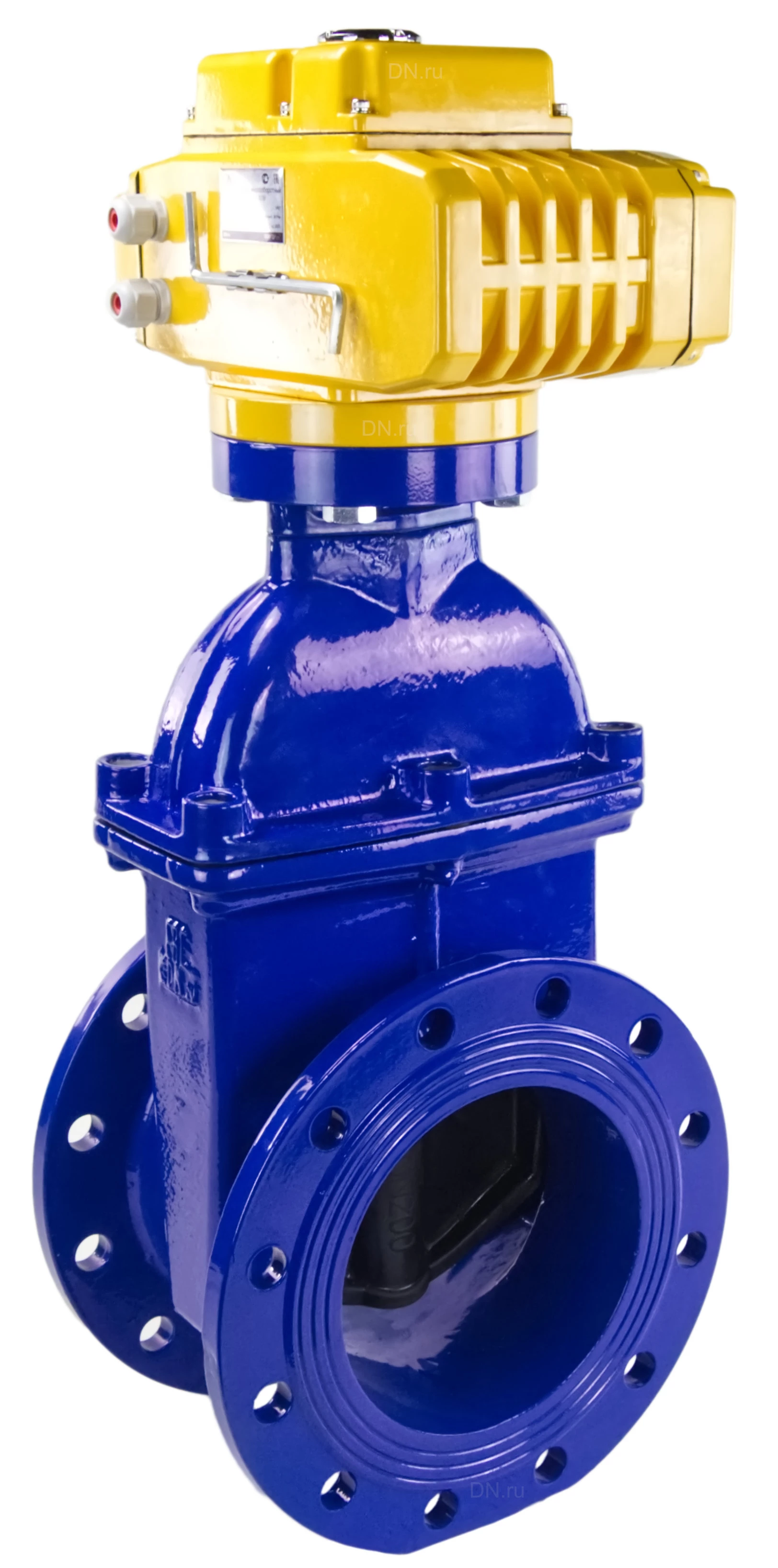

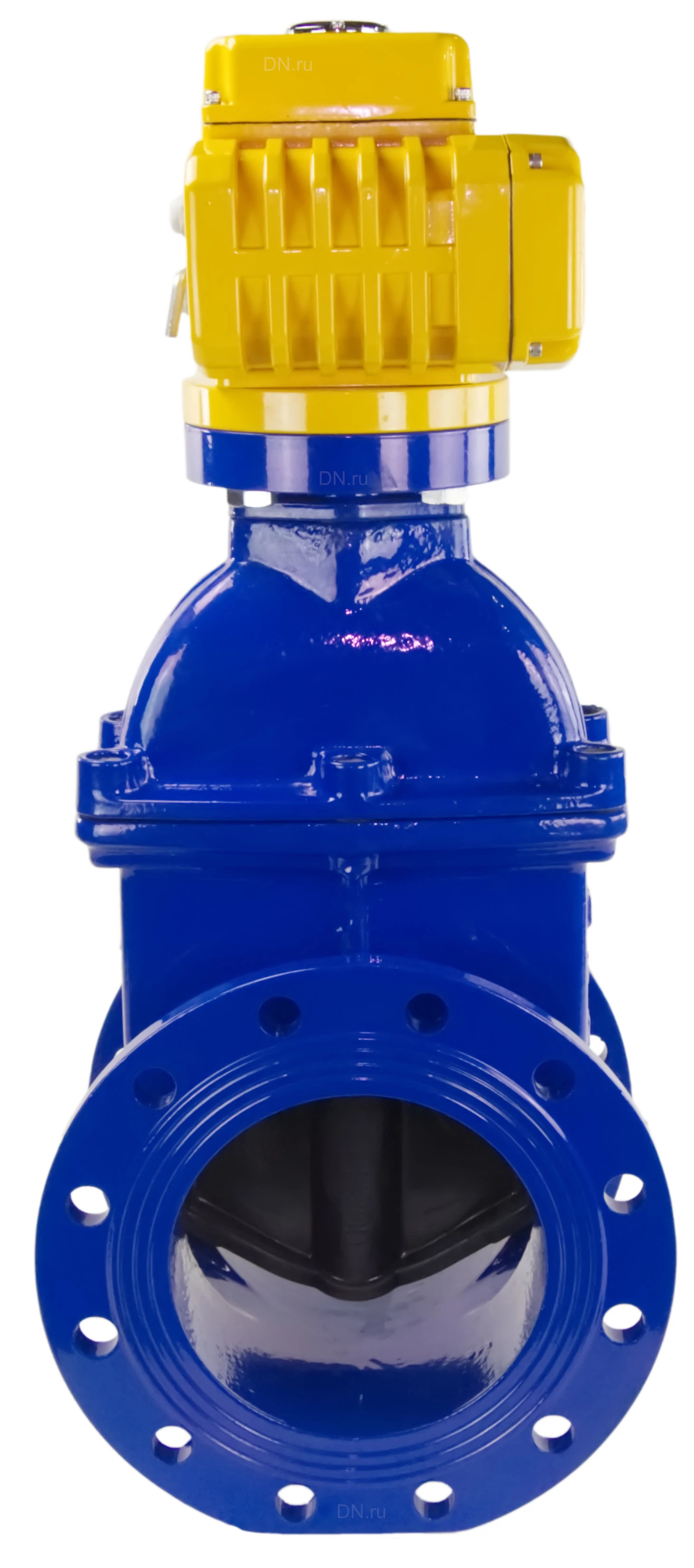

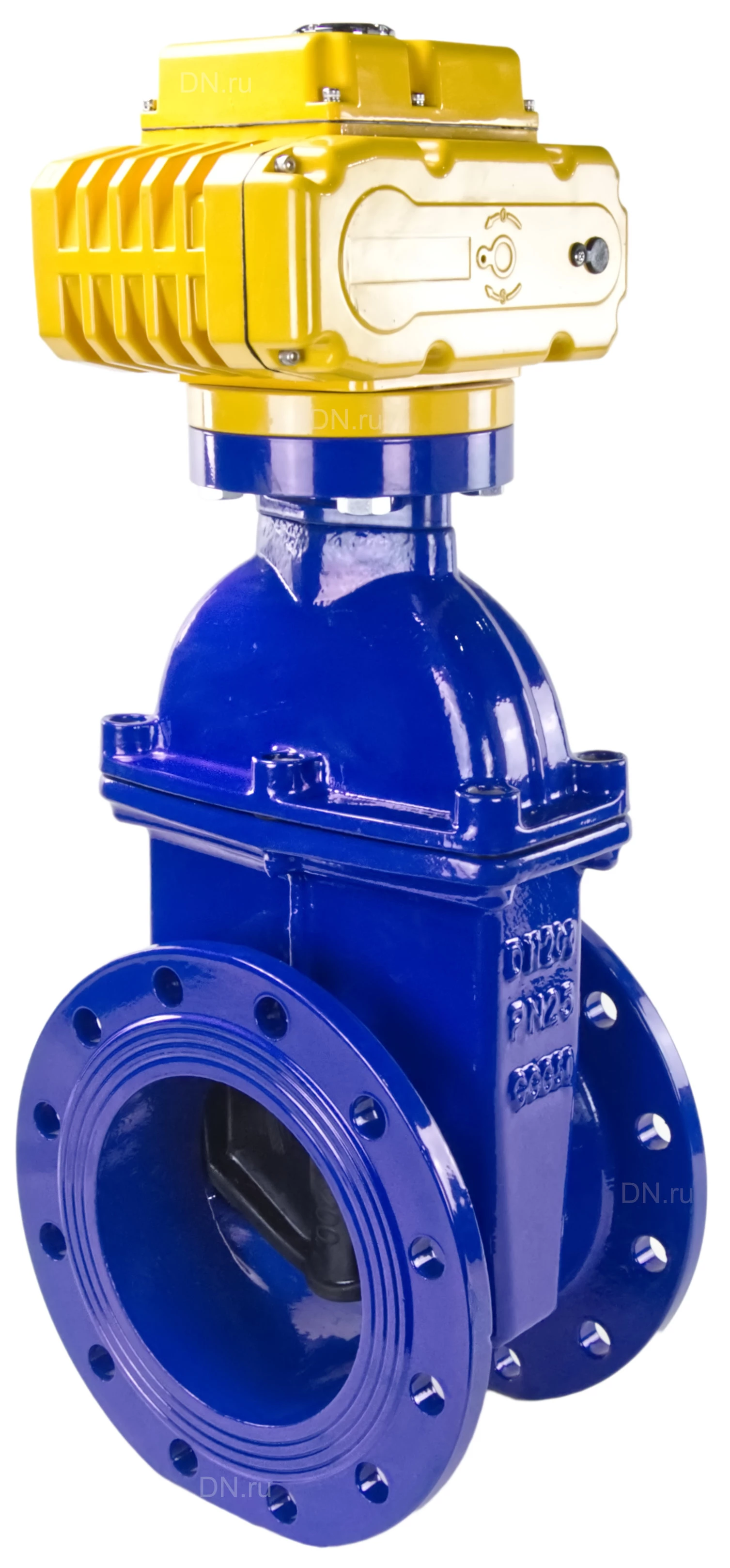

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-N-020EM-О1-380VAC-У1

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду200 с электроприводом MT-200-380 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 380В 50 Гц. Общие характеристики задвижки DN.ru 30ч939р Ду200 с электроприводом MT-200-380 Тип задвижки - Клиновая Диаметр номинальный DN - 200 мм Давление условное PN - 10 бар ISO фланца арматуры - F14 Тип присоединения - Фланцевый Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - чугун + EPDM Таблица фигур - 30ч939р (МЗВ) Строительная длина - 230 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Крутящий момент - 200 Нм Цвет задвижки - Синий Вес - 69 кг Страна производитель - Россия Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду200 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, цвет - синий, с электроприводом DN.ru MT-N-020EM-О1-380VAC-У1 Конструкция и материалы задвижки DN.ru 30ч939р № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Клин чугун GGG50 (аналог ВЧ50) + EPDM 3 Гайка штока латунь 4 Шток сталь углеродистая или нержавеющая сталь SS 420/2Cr13 (аналог ст.20Х13) 5 Прокладка EPDM 6 Крышка чугун GGG50 (аналог ВЧ50) 7 Кольцо углеродистая сталь 8 Уплотнительное кольцо EPDM 9 Болты углеродистая сталь 10 ISO-фланец чугун GGG50 (аналог ВЧ50) 11 Сальник чугун GGG50 (аналог ВЧ50) 12 Уплотнительное кольцо EPDM 13 Болты углеродистая сталь Эскиз 1 Материалы задвижки 30ч939р Ру16 Габаритные и установочные размеры задвижки DN.ru 30ч939р Ду200 с электроприводом DN.ru MT-200-380 Диаметр Dn - 200 мм Строительная длина L - 230 мм Строительная высота h2 - 600 мм Диаметр фланца ⌀D - 340 мм Диаметр соединительного выступа ⌀B - 265 мм Диаметр между центрами крепёжных отверстий ⌀C - 295 мм Количество и диаметр болтовых отверстий на фланце n-⌀d - 8-23 мм Тип ISO-фланца - F10/F12 Эскиз 2 задвижки 30ч939р GVWN1414E-2W-F Ру10 синяя с MT-380В Параметры электропривода DN.ru MT-200-380 Тип электропривода - Многооборотный Крутящий момент привода - 200 Нм Напряжение питания - 380В Номинальный потребляемый ток - 1.2А Датчик обратной связи - Концевые выключатели Степень защиты корпуса - IP67 Взрывозащита корпуса - нет Тепловая защита двигателя - есть Тип ISO-фланца привода - F10/F12 Электрическая схема подключенияэлектропривода DN.ru MT-200-380
