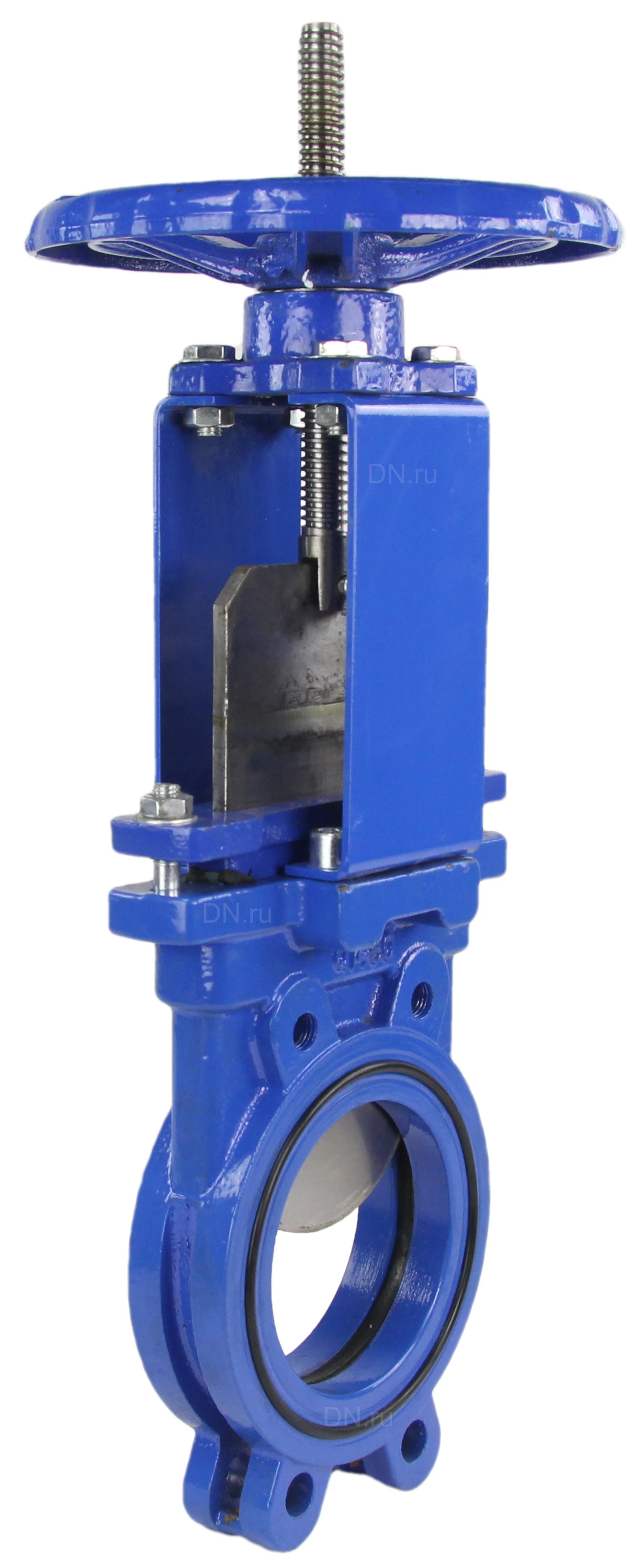

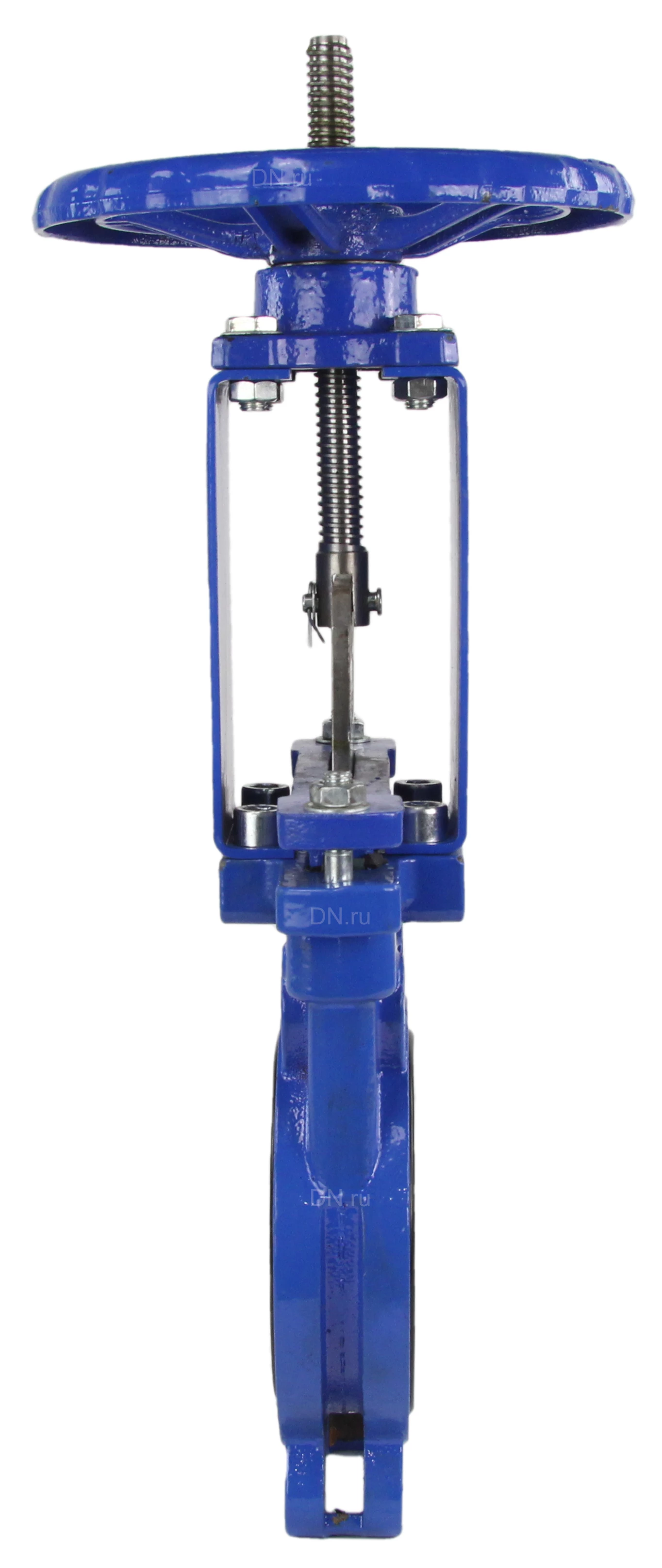

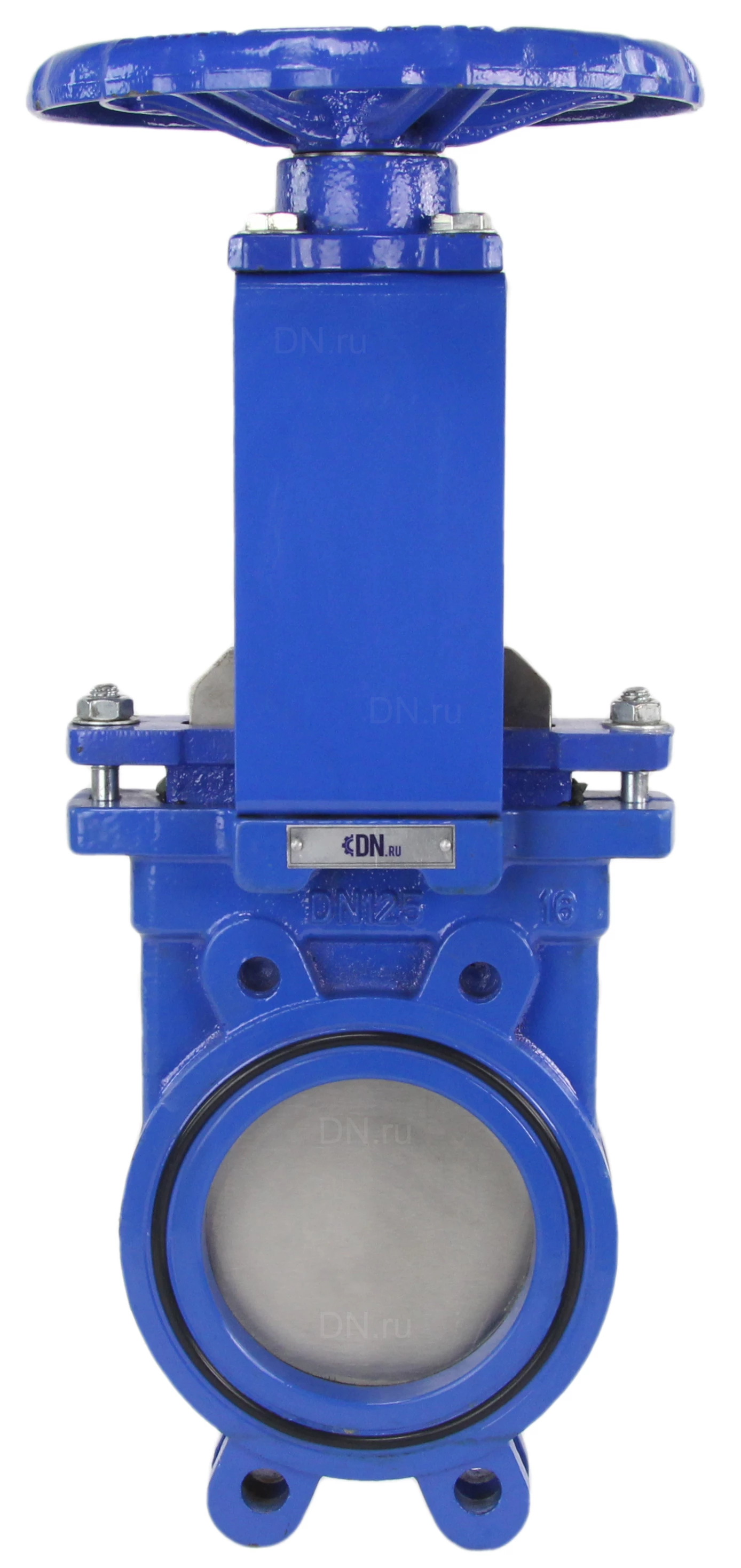

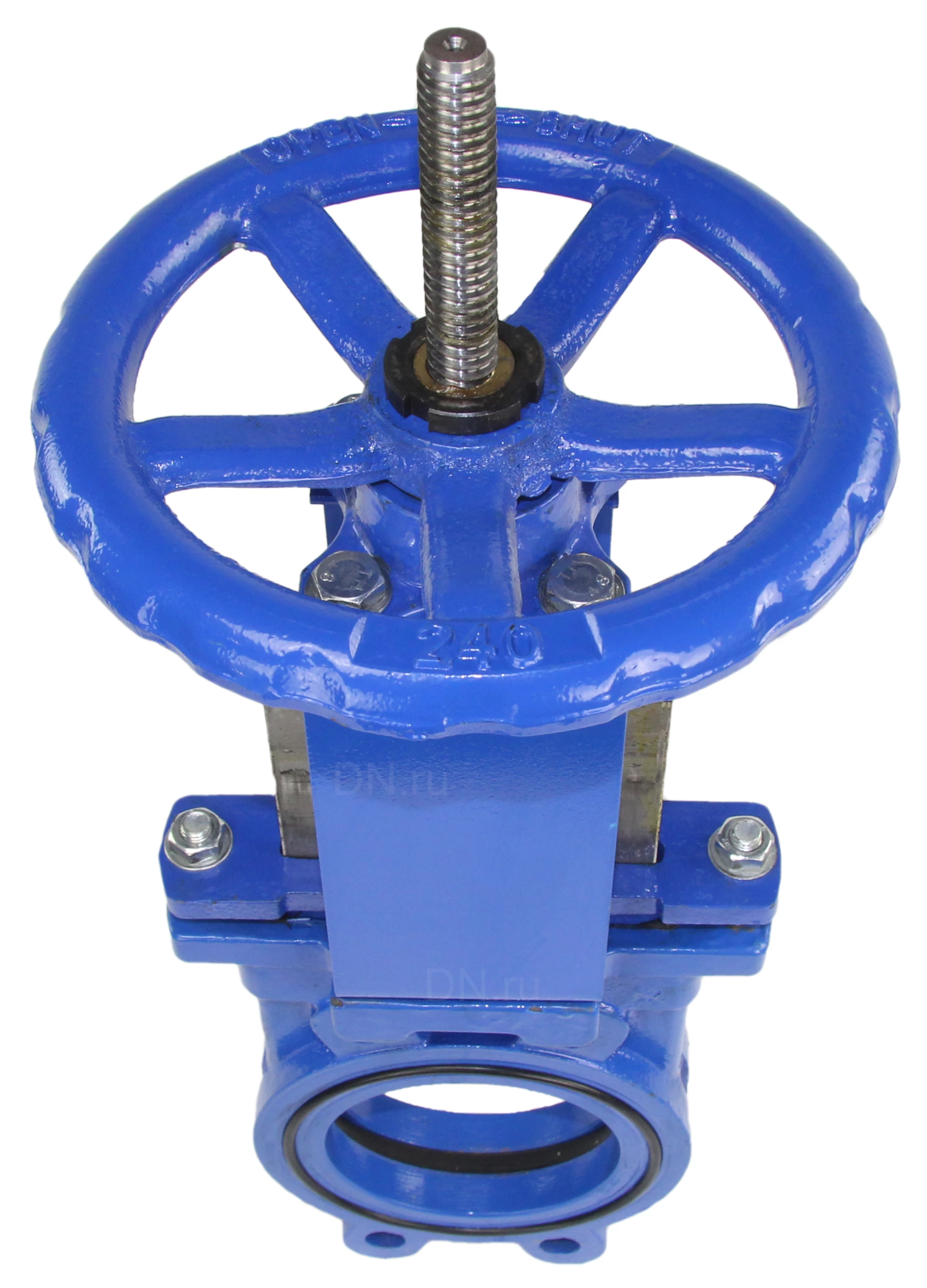

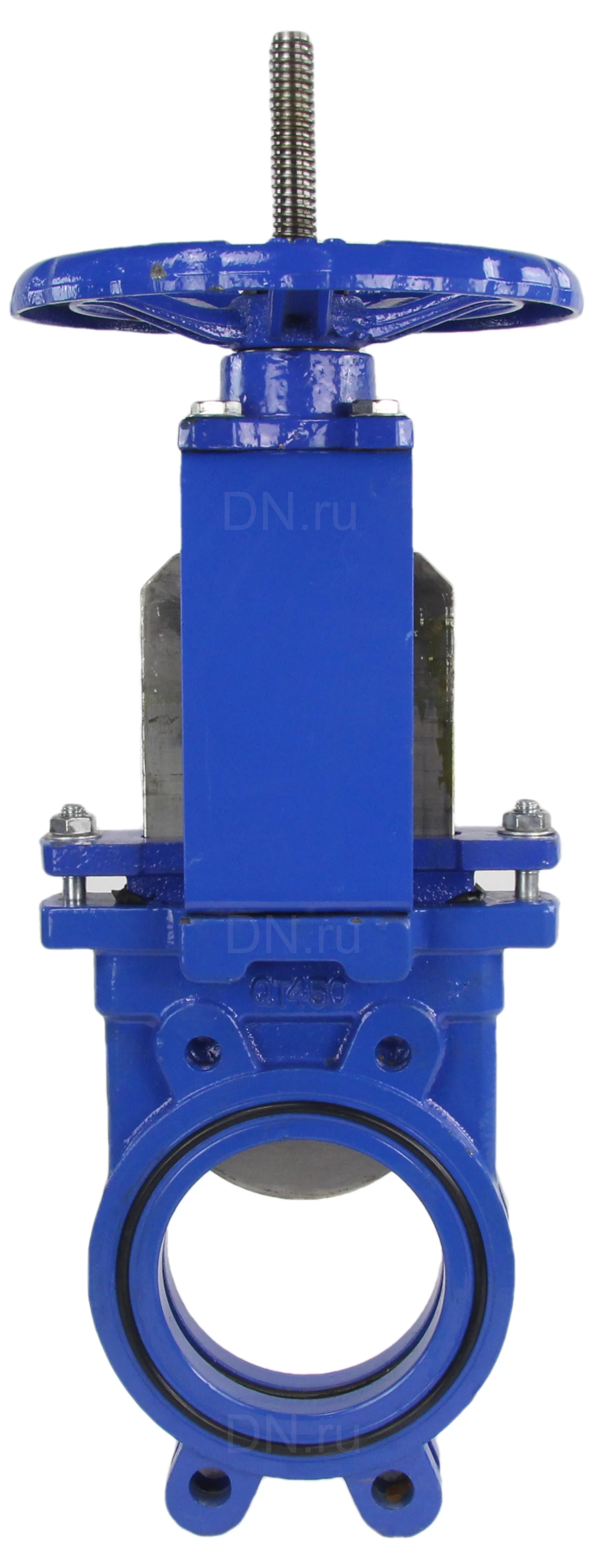

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Основные технические характеристики задвижки шиберной DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ Тип задвижки - Шиберная Диаметр номинальный DN - 150 мм Давление номинальное PN - 10 бар Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - нержавеющая сталь Строительная длина - 57 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Тип уплотнения - EPDM Вес - 18 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - штурвал Габаритно-установочные размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ DN - 150 мм L - 57 мм D - 285 мм D1 - 240 мм D2 - 211 мм D0 - 280 мм H1 - 490 мм N-Th - 8-M20 T - 14 мм ⌀d - 23 мм ⚫ - 2 шт ⊕ - 6 шт Эскиз задвижки шиберной DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ Спецификация материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ № Наименование детали Материал 1 Корпус чугун GGG40 2 Седловое уплотнение EPDM 3 Шибер нержавеющая сталь SS304 4 Уплотнение направляющей PTFE 5 Набивка PTFE 6 Сальник сталь WCB 7 Штифт сталь 45 8 Патрон сталь WCB 9 Шток сталь 2Cí13 10 Стойка сталь Q235 11 Верхняя пластина стойки чугун HT200 12 Подшипник сталь GCr15 13 Гайка латунь 14 Крышка сталь Q235 15 Штурвал чугун GGG40 Эскиз материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-S Ду150 Ру10 WENZ Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Испытание задвижек шиберных DN.ru GVKR1331E-2W-Fb-S-WENZ PN10
