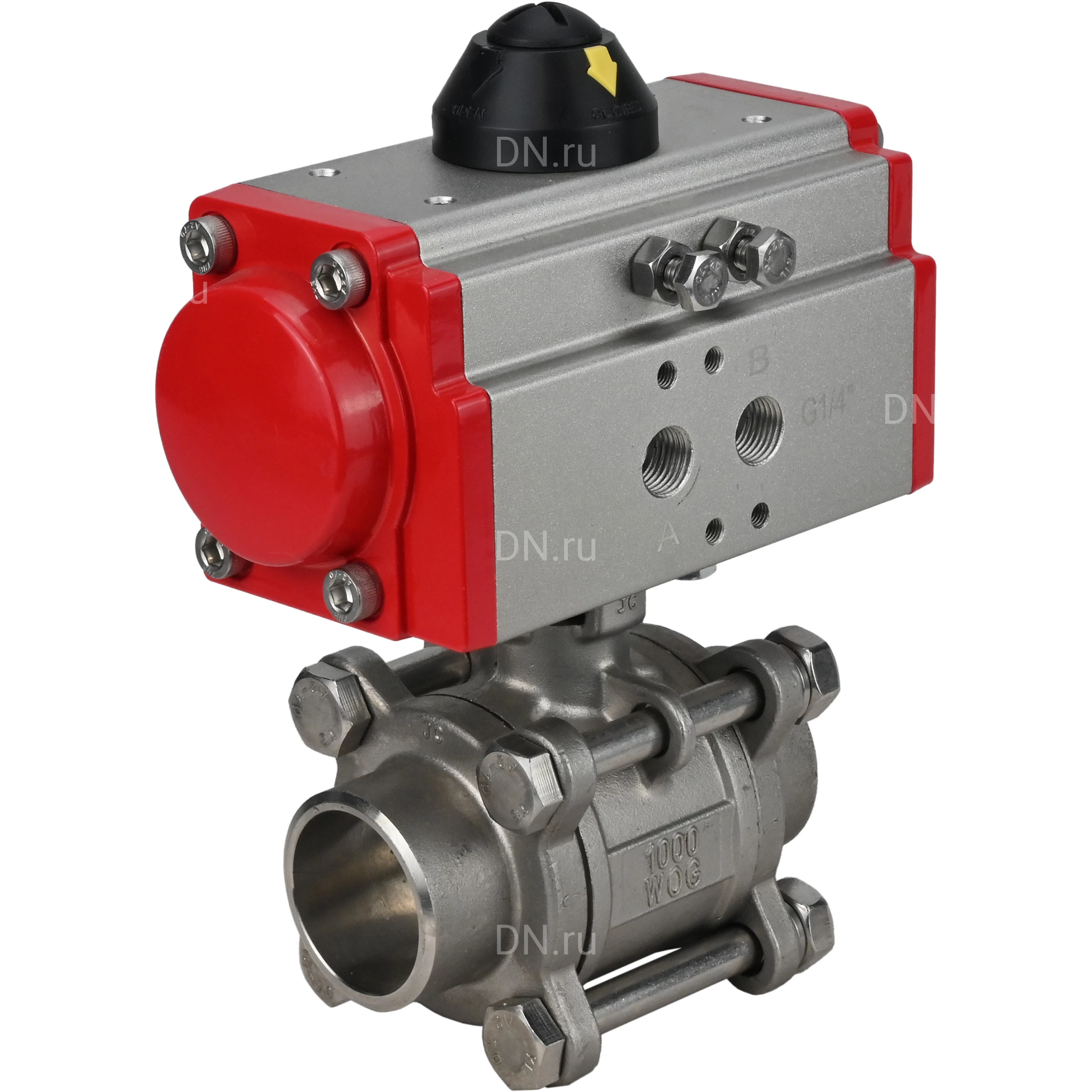

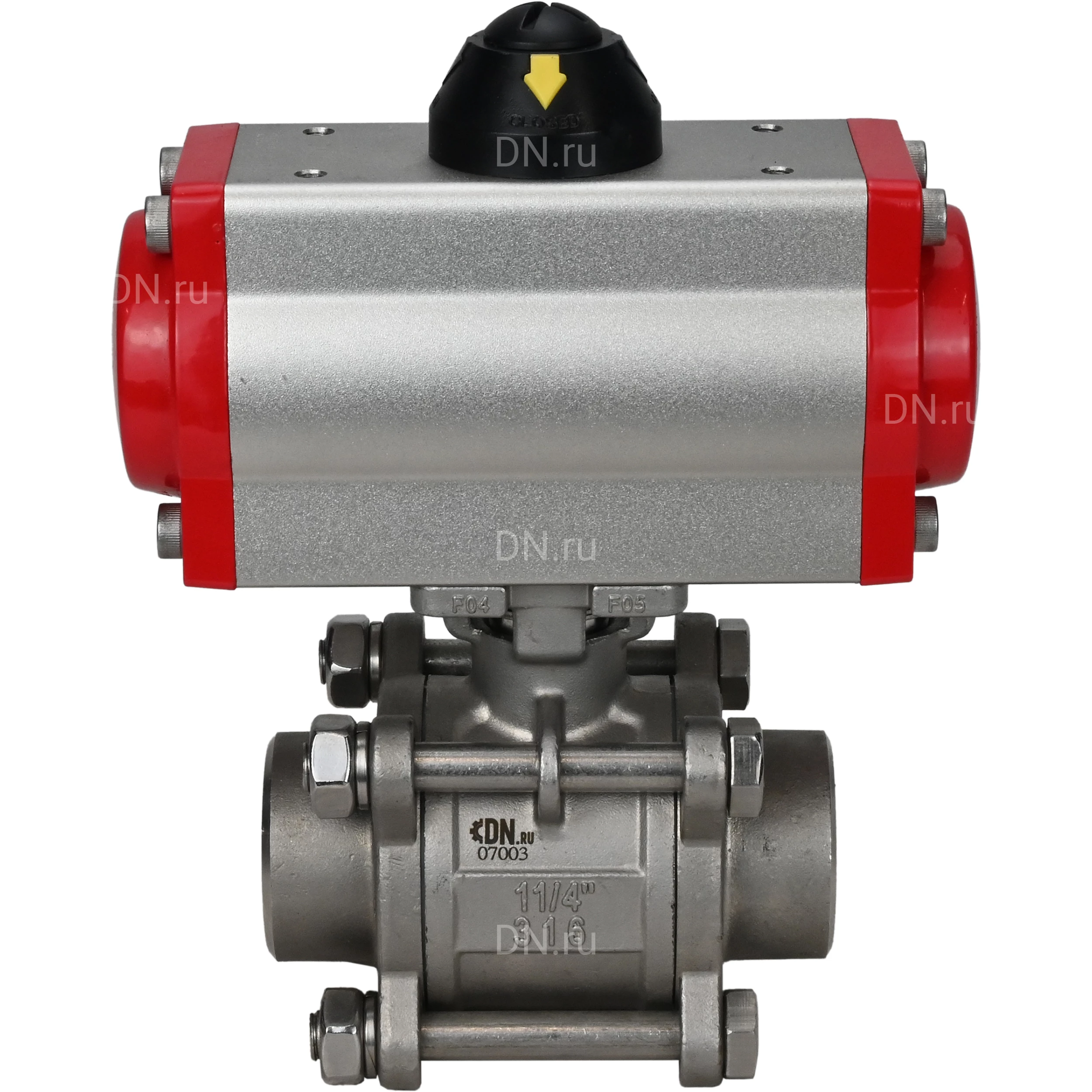

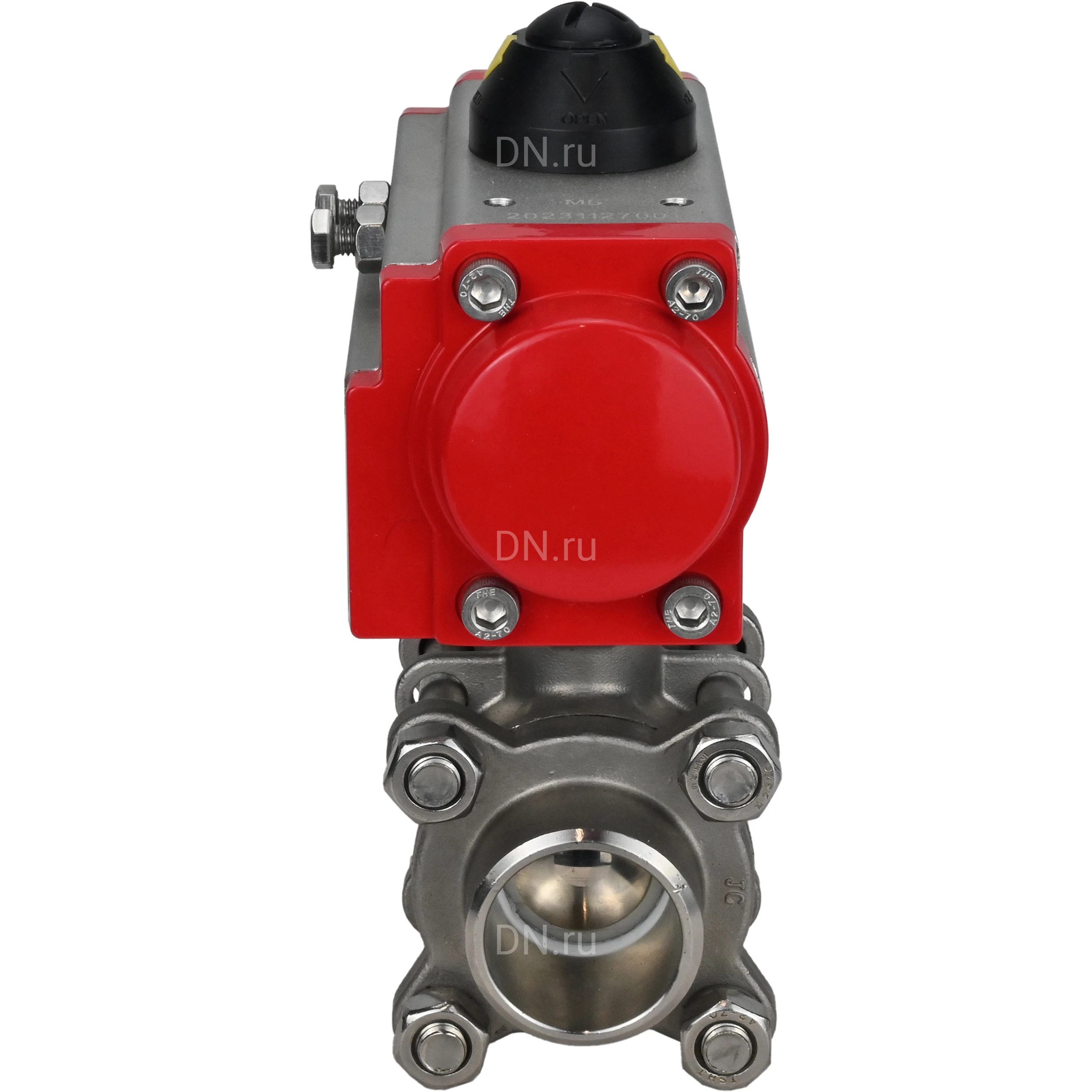

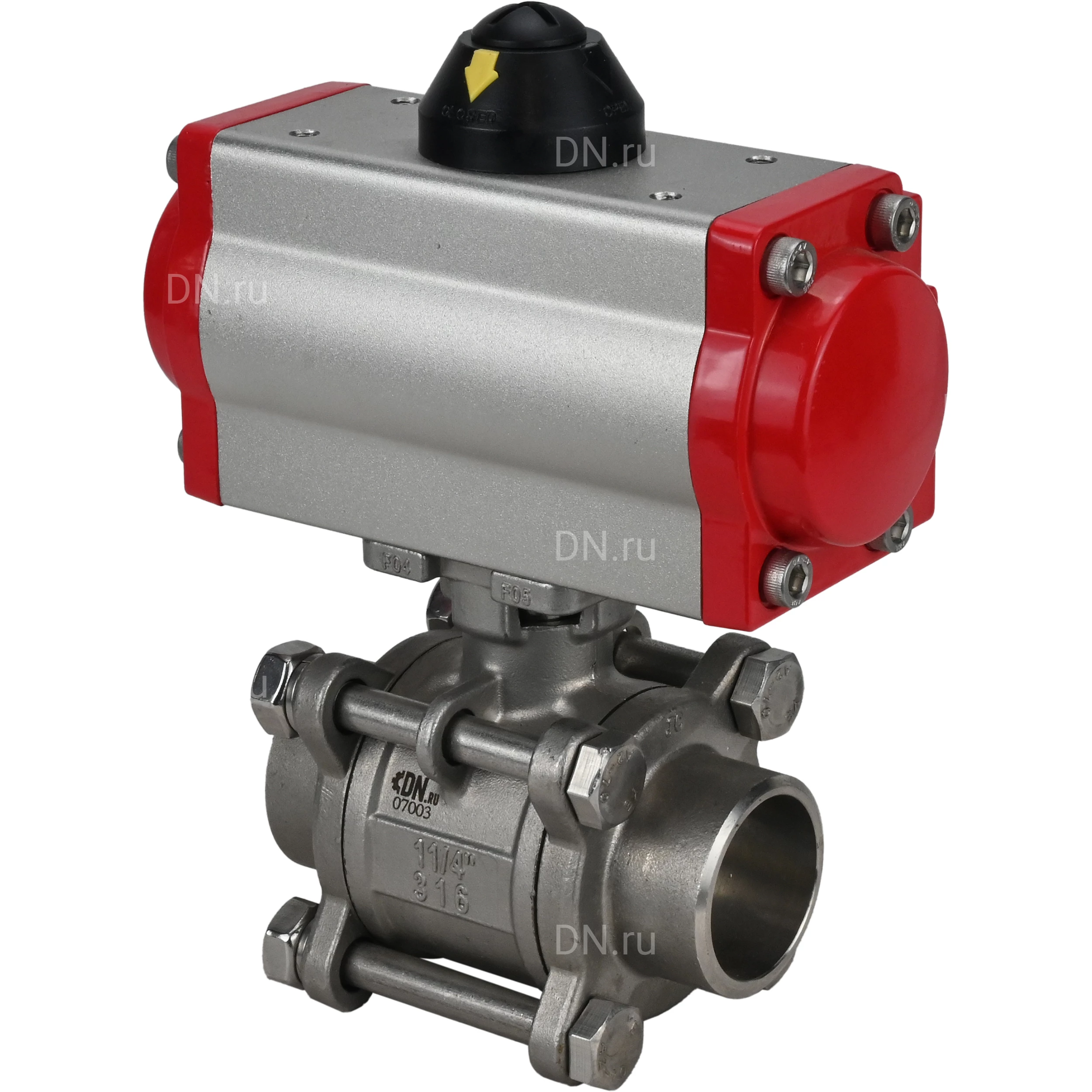

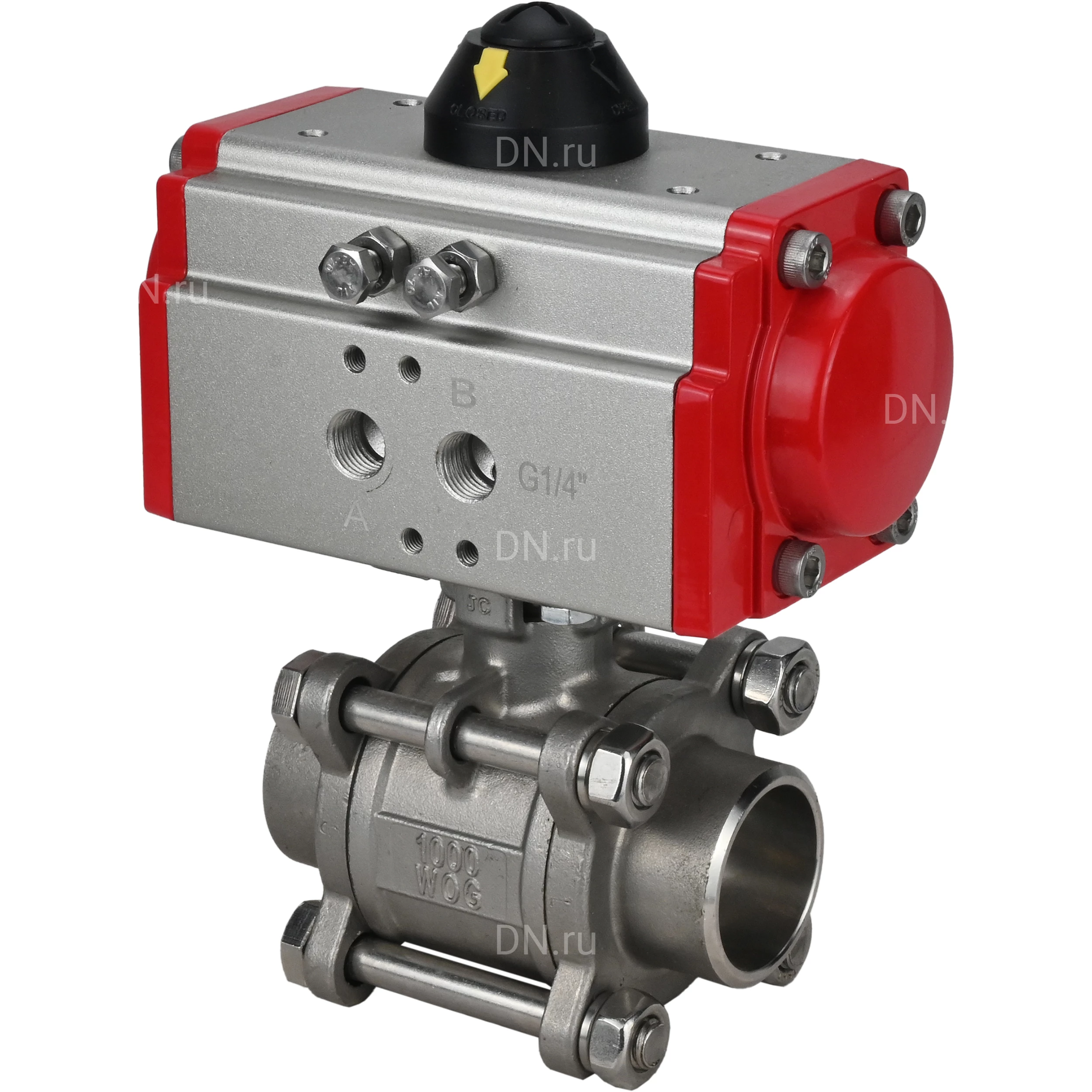

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-52 двойного действия

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 с PA-DA-052 Диаметр номинальный DN - 10 мм Давление номинальное PN - 63 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип ISO-фланца арматуры - F03, F04 Размер вала арматуры (квадрат) - 9х9 мм Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - пневмопривод двойного действия Наличие пневмораспределителя - нет Температура рабочей среды: от -20 до +200 °C Среда - вода, пар, нефтепродукты, нейтральные среды Срок службы - 10 лет Область применения - водоснабжение, теплоснабжение, пароснабжение Вес запорной арматуры- 0.578 кг Вес привода- 1.4 кг Общий вес - 1.978 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-52 двойного действия Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H № п/п Наименование детали Материал 1 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Уплотнительное седло PTFE 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное кольцо PTFE 6 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Уплотнение PTFE 8 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) Деталировка крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 с PA-DA-052 D - 10 мм L1 - 147 мм C - 72 мм L - 66 мм Эскиз размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 с PA-DA-052 Пневмопривод PA-DA-052 - характеристики Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Рабочее давление пневмопривода - 8 Угол поворота привода - 90° Диапазон регулировки привода - 5° Взрывозащита корпуса - нет Длина пневмопривода - 147 мм Ширина пневмопривода - 71.5 мм Высота пневмопривода - 92 мм Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Датчик обратной связи - нет Страна производитель - Китай Эскиз присоединения пневмопривода PA-DA-052 Параметры пневмопривода DN.ru PA-DA-052: Наименование Значение Тип пневмопривода SA - c возвратными пружинами Номинальное давление PN, бар 12 Рабочее давление, бар 2…8 Рабочая среда фильтрованный сжатый воздух Температура окружающей среды, ⁰C от –20 до +80 Угол поворота, ° 0 - 90 Регулировка угла поворота, % ±5 Индикатор положения открыто/закрыто Стандарт верхнего соединения NAMUR Стандарт соединения подачи воздуха NAMUR Средний ресурс, циклов закрытие/открытие 70 000 (при неагрессивной среде и средних значениях давления и температуры)
