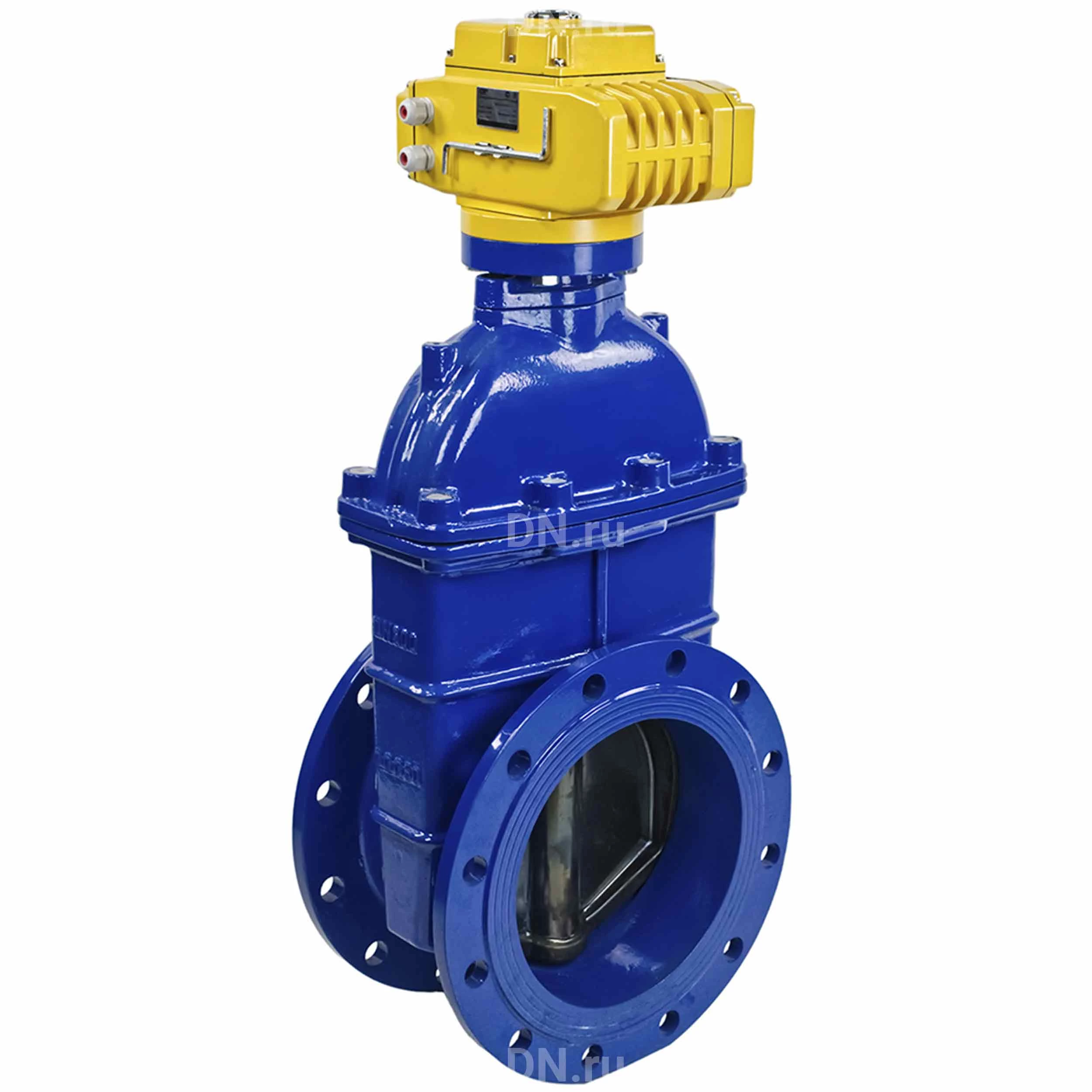

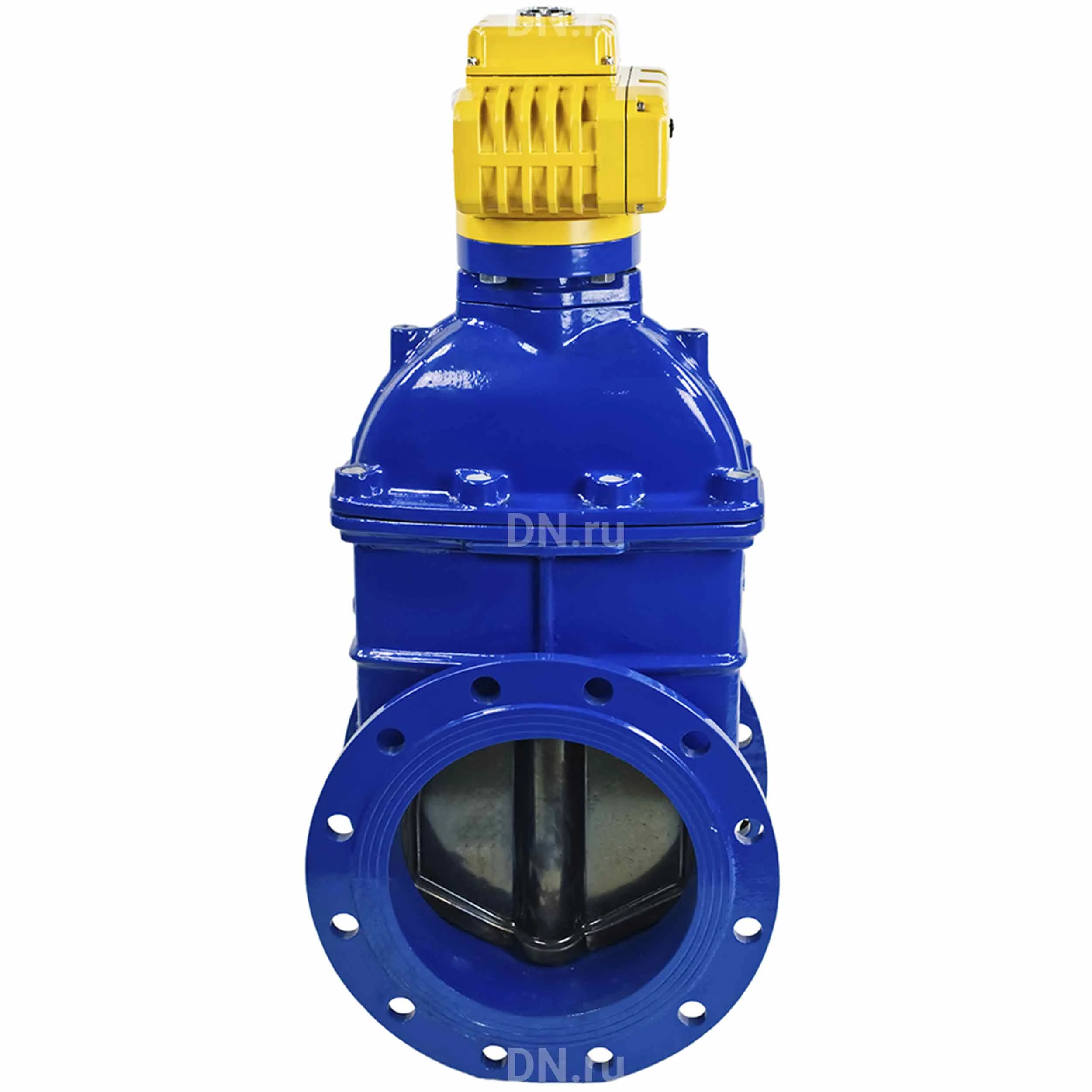

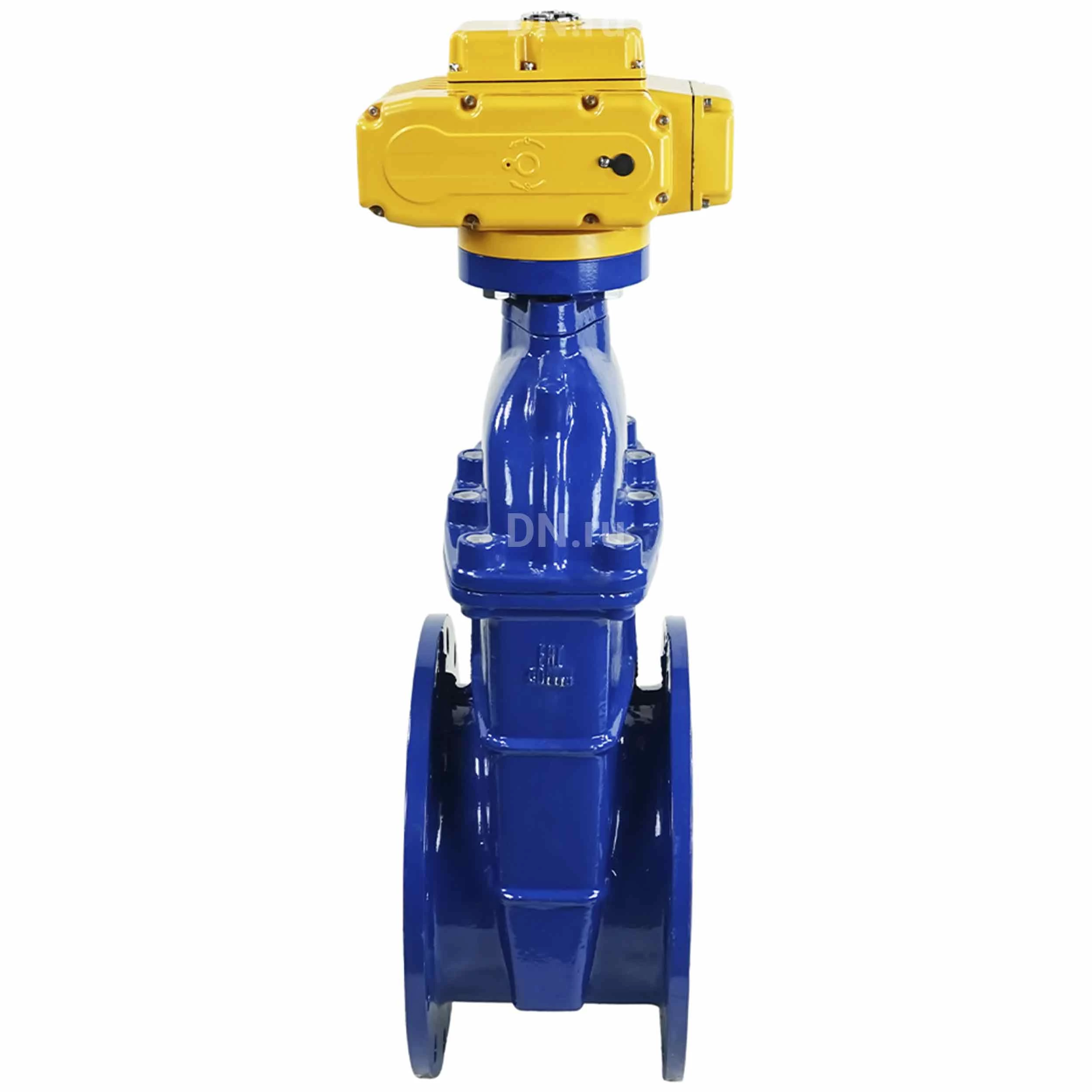

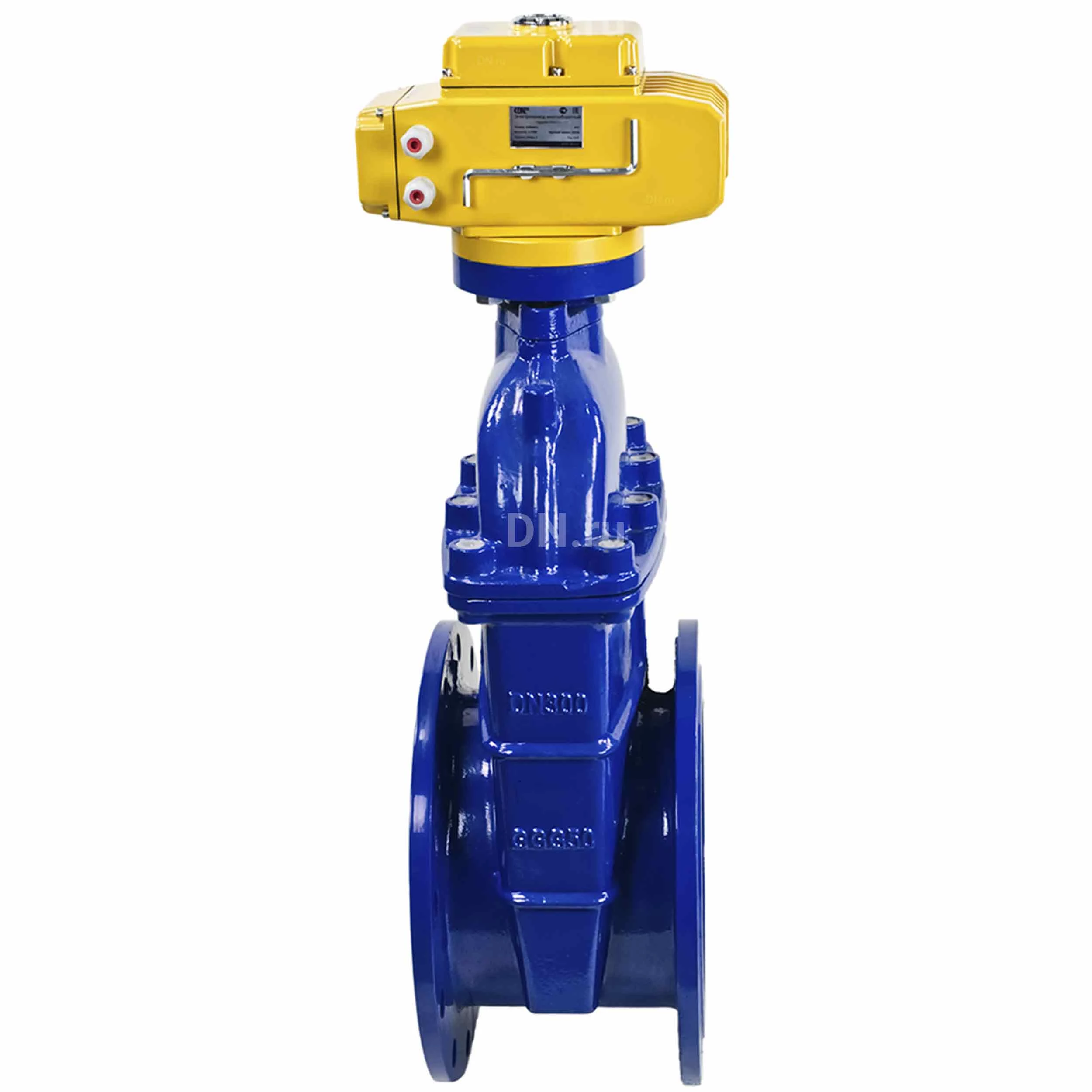

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru Ду300 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, с электроприводом DN.ru MT-N-030EM-О1-220VAC-У1, цвет- синий (GVWN1414E-2W-F)

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду300 с электроприводом MT-300-220 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 220В 50 Гц. Параметры задвижки клиновой DN.ru 30ч939р Ду300 Ру10: Тип задвижки - Клиновая Диаметр номинальный DN - 300 мм Давление условное PN - 10 бар ISO фланца арматуры - F14 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - чугун + EPDM Таблица фигур - 30ч939р (МЗВ) Строительная длина - 270 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 220В Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Крутящий момент - 300 Нм Цвет задвижки - Синий Вес - 139 кг Страна производитель - Россия Страна производитель привода - Китай Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru Ду300 Ру10 фланцевая,клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун GGG-50, уплотнение - EPDM, с электроприводом DN.ru MT-N-030EM-О1-220VAC-У1, цвет- синий (GVWN1414E-2W-F) Габаритные и установочные размеры задвижки клиновой DN.ru 30ч939р Ду300 Ру10 с электроприводом MT-300-220: DN - 300 L (строительная длина) - 270 мм H (строительная высота) - 830 мм D - 460 мм B - 370 мм C - 400 мм M - 316 мм n-⌀d - 12-23 мм Эскиз задвижки клиновой DN.ru 30ч939р Ду300 Ру10 Конструкция и материалы задвижки клиновой DN.ru 30ч939р Ду300 Ру10: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Клин чугун GGG50 (аналог ВЧ50) + EPDM 3 Гайка шпинделя латунь 4 Шпиндель сталь углеродистая или нержавеющая сталь AISI 420/2Cr13 (аналог ст.20Х13) 5 Прокладка EPDM 6 Крышка чугун GGG50 (аналог ВЧ50) 7 Кольцо углеродистая сталь 8 Уплотнительное кольцо EPDM 9 ISO-фланец чугун GGG50 (аналог ВЧ50) 10 Сальник чугун GGG50 (аналог ВЧ50) 11 Уплотнительное кольцо EPDM 12 Болты углеродистая сталь Эскиз материалов задвижки клиновой DN.ru 30ч939р Ду300 Ру10 Параметры электропривода DN.ru MT-300-220: Тип электропривода - Многооборотный Крутящий момент - 300 Нм Напряжение питания - 220В Номинальный потребляемый ток - 2 А Скорость - 24 об./мин. Степень защиты корпуса - IP67 Взрывозащита - нет Тепловая защита - есть Страна производитель - Китай Тип ISO-фланца - F10/F12 Вес привода - 15 кг Электропривод DN.ru MT-300-220
