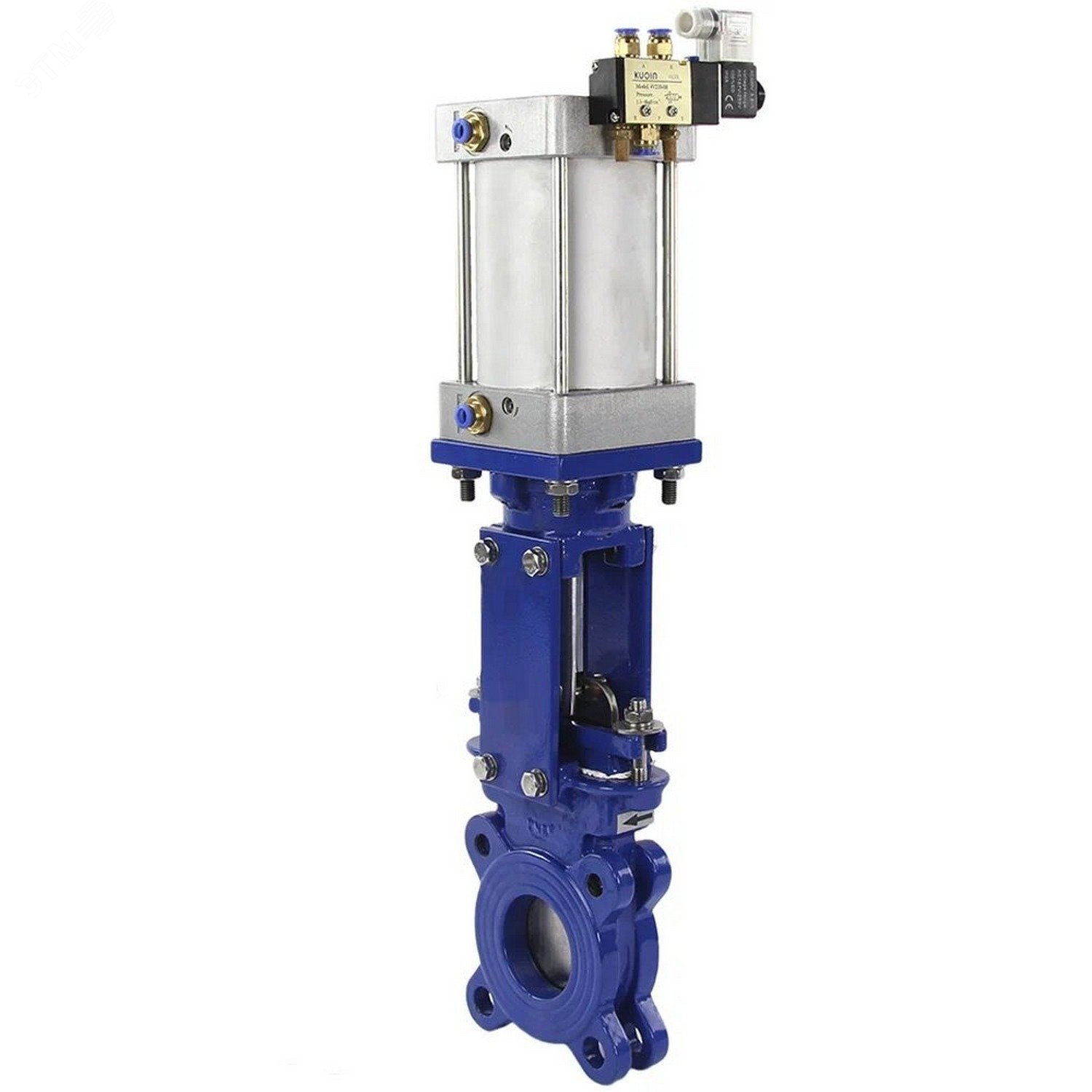

Задвижка шиберная ножевая Tecofi VG6400-03E Ду300 Ру10 односторонняя, межфланцевая, корпус - нержавеющая сталь, уплотнение - EPDM, с пневмоприводом 2-стороннего действия

Задвижки Tecofi VG6400-03E предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора. Параметры задвижки Tecofi VG6400-03E Ду300 Тип задвижки - Шиберная Диаметр номинальный DN - 300 мм Давление номинальное PN - 10 бар Рабочее давление - 7 бар Температура рабочей среды - от -10 до + 130 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь GX5CrNiMo 19-11-2/07Х18Н10Г2С2М2Л Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Строительная длина - 70 мм Класс материала корпуса - нержавеющая сталь Управление - С пневмоприводом Тип уплотнения - EPDM Вес - 72 кг Страна производитель - Франция Задвижка шиберная ножевая Tecofi VG6400-03E Ду300 Ру10 односторонняя, межфланцевая, корпус - нержавеющая сталь, уплотнение - EPDM, с пневмоприводом 2-стороннего действия Размеры задвижки Tecofi VG6400-03E Ду300 Диаметр DN - 300 мм Строительная длина, A - 70 мм H - 1164 мм B - 732 мм C - 380 мм D - 108 мм ØF - 1/4” ØP - 200 мм ØK - 400 мм n - 12 шт ØM - 8-M20 Эскиз задвижки Tecofi VG6400-03E Ду300 Таблица деталей и материалов задвижки Tecofi VG6400-03E Ду300 № п/п Наименование Материал 1 Корпус Нержавеющая сталь GX5CrNiMo 19-11-2 2 Набивка сальника PTFE 3 Нож Нержавеющая сталь X5CrNiMo 17-12-2 4 Шток Нержавеющая сталь AISI 410 5* Бугель Сталь с эпоксидным покрытием 6 Пневматический привод Алюминий 7 Сальник Нержавеющая сталь 8 Седловое уплотнение EPDM 9 Опорное кольцо Нержавеющая сталь 316 10 Кольцевая прокладка EPDM 11 Боковая защитная пластина Нержавеющая сталь 304 *Пластины с заранее просверленными отверстиями до Ду 300.
