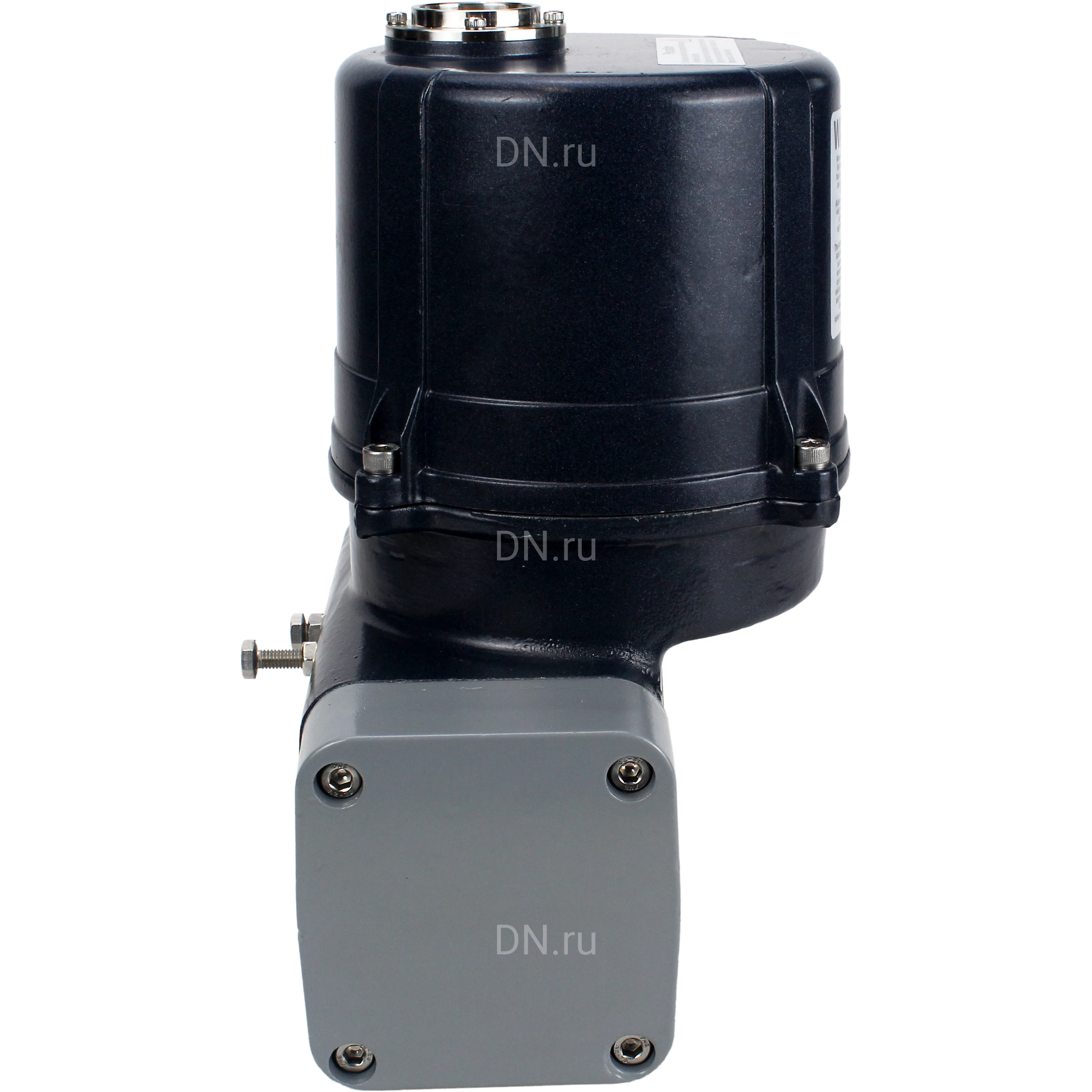

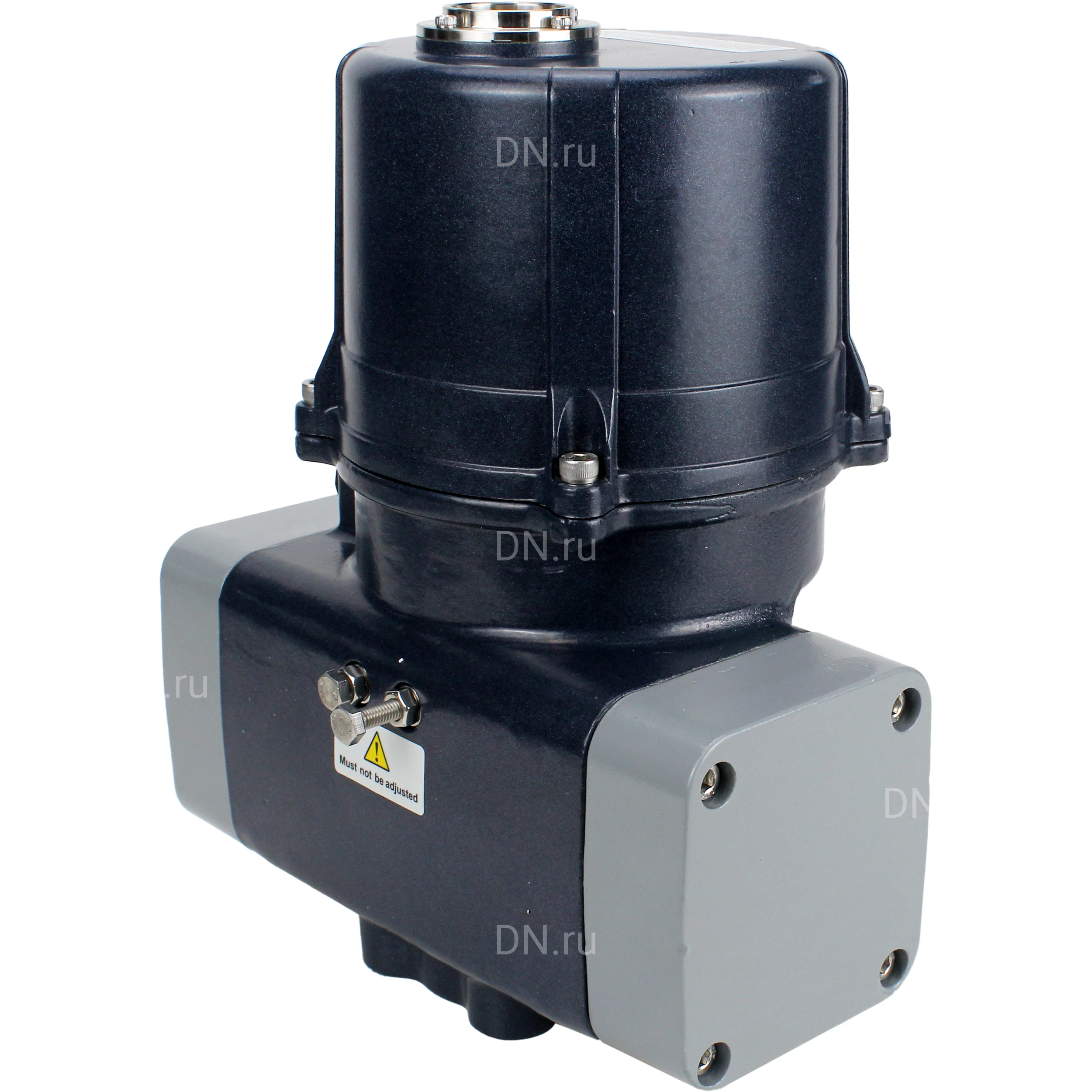

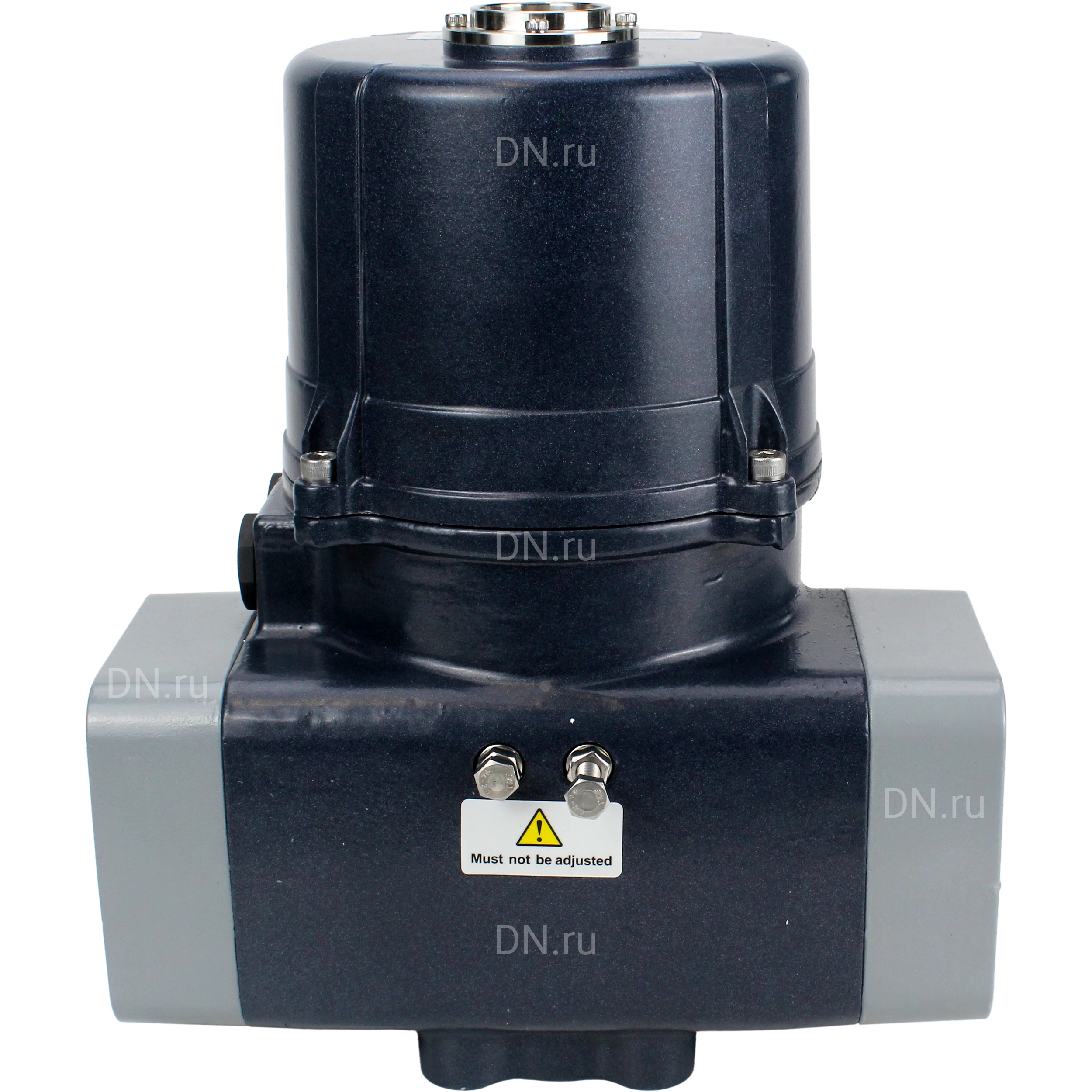

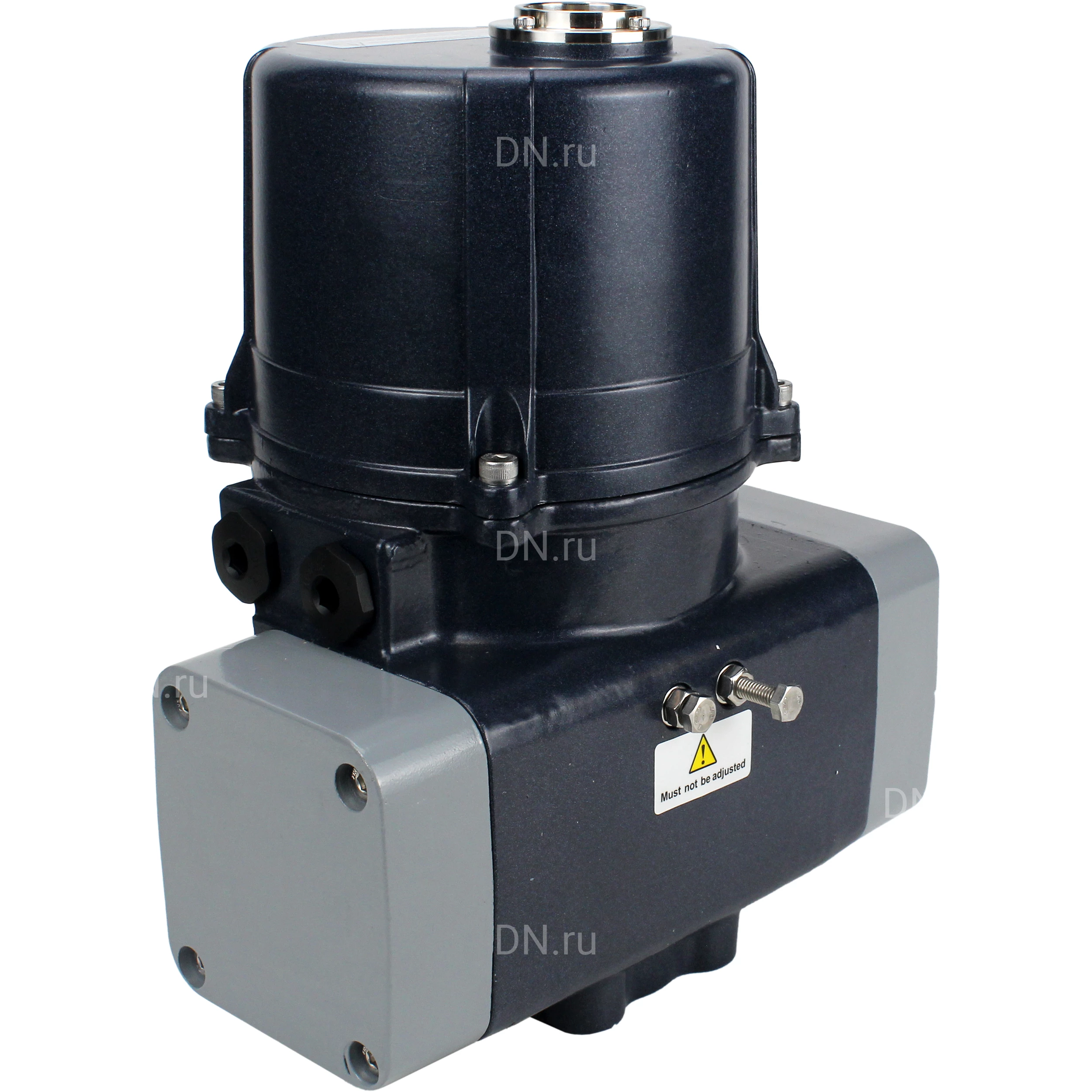

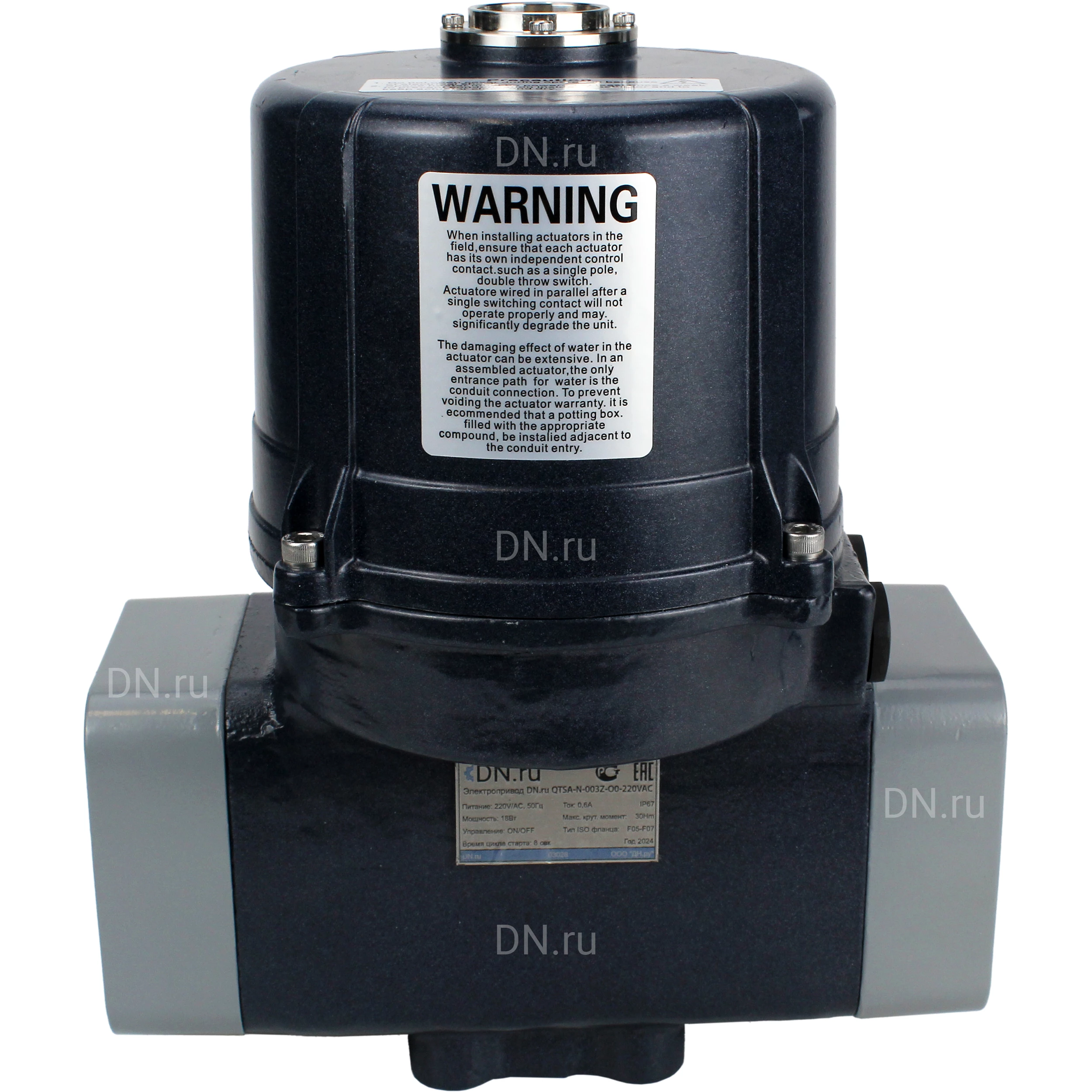

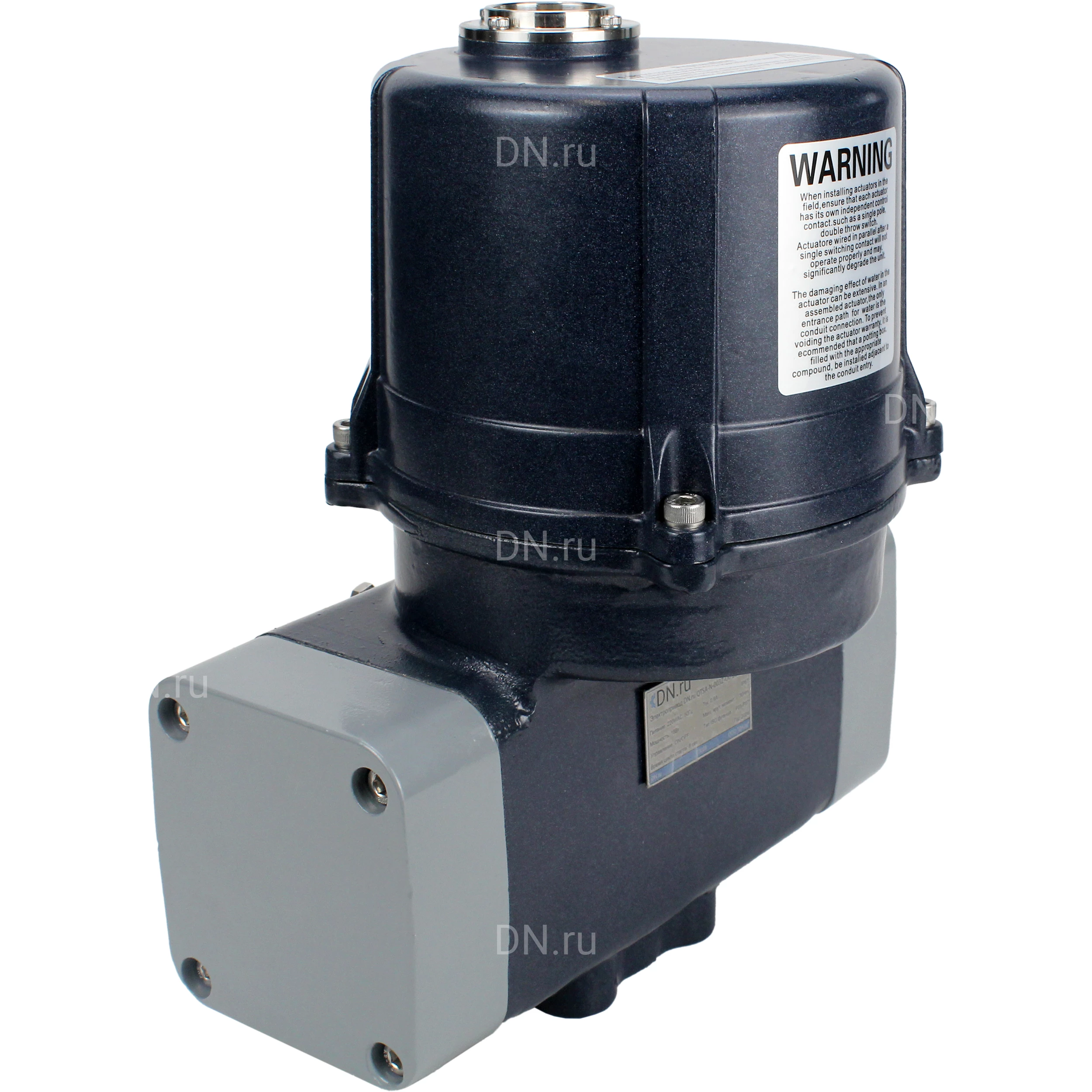

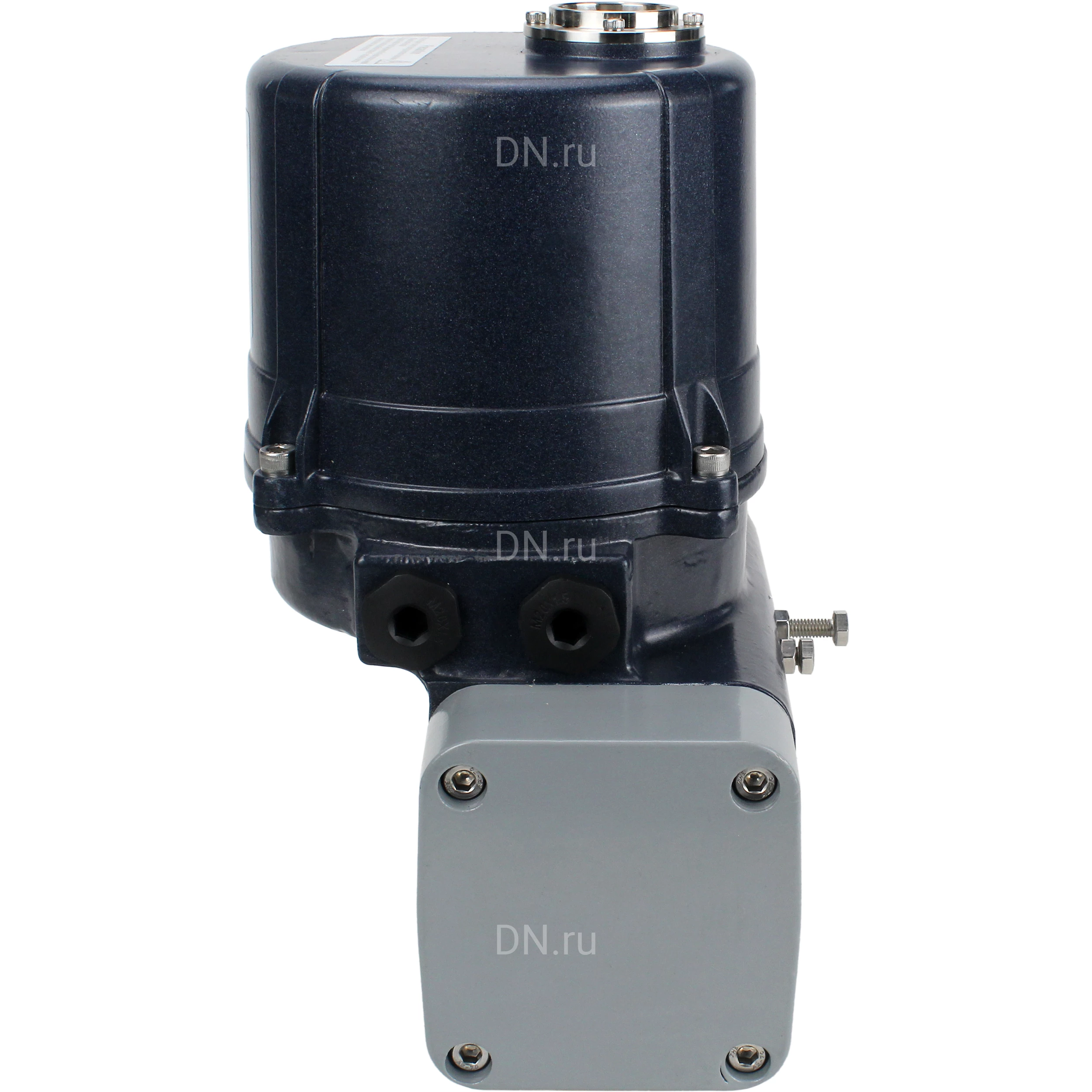

Электропривод четвертьоборотный DN.ru QTSA-N-005EM-O0-220VAC с пружинным возвратом, квадрат 17х17, F07/10, крутящий момент 50Нм

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Технические параметры электропривода четвертьоборотного DN.ru QTSA-N-005EM-O0-220VAC Тип привода - электроприводы Тип электропривода - Четвертьоборотный Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Напряжение питания - 220В Степень защиты корпуса - IP67 Наличие ручного дублера - нет Потребляемая мощность - 40 Вт Крутящий момент привода - 50 Нм Номинальный потребляемый ток - 0.7 А Взрывозащита - нет Тип ISO-фланца привода - F07/F10 Размер штока арматуры квадрат для привода - 17х17 мм Время цикла старта - 10 сек. Присоединительные болты - M8/M10 Средний ресурс - 100000 циклов открытия/закрытия Время пружинного возврата - 8 сек. Температура окружающей среды - от -25°C до +65°C Модель привода - QTSA-N-EM-O0-220VAC Угол поворота привода - 90° Кабельный ввод - 2xM20*1.5 Гарантия - 1 г. Частота - 50 Гц Страна производитель - Китай Вес - 18 кг Электропривод четвертьоборотный DN.ru QTSA-N-005EM-O0-220VAC с пружинным возвратом, квадрат 17х17, F07/10, крутящий момент 50Нм Габариты и размеры электропривода четвертьоборотного DN.ru QTSA-N-005EM-O0-220VAC: A - 266 мм C - 199 мм B - 380 мм D - 177 мм E - 96 мм H - 19 мм Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QTSA-N-005EM-O0-220VAC Таблица деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-005EM-O0-220VAC: № п/п Детали Материал 1 Верхняя крышка алюминиевый слав ADC12 2 Корпус алюминиевый слав AL104 3 Боковая крышка алюминиевый слав ADC12 4 Кабельный ввод нейлон 5 Возвратные пружины пружинная сталь 6 Поршень алюминиевый слав ADC12 7 Разделительный блок углеродистая сталь 45 8 Механизм привода легированная сталь 40Cr 9 Смотровое окно закаленное стекло 10 Кабельный ввод огнестойкий нейлон 11 Обогреватель керамика 12 Электродвигатель интегрированный набор 13 Регулировочный кулачок алюминиевый слав ADC12 14 Концевые микропереключатели интегрированная сборка 15 Монтажная пластина углеродистая сталь Q235 16 Выходной вал углеродистая сталь 45 17 Подшипник нержавеющая сталь 18 Индикатор положения нейлон 19 Конденсатор композитный материал 20 Колодка интегрированный набор Эскиз деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-005EM-O0-220VAC
