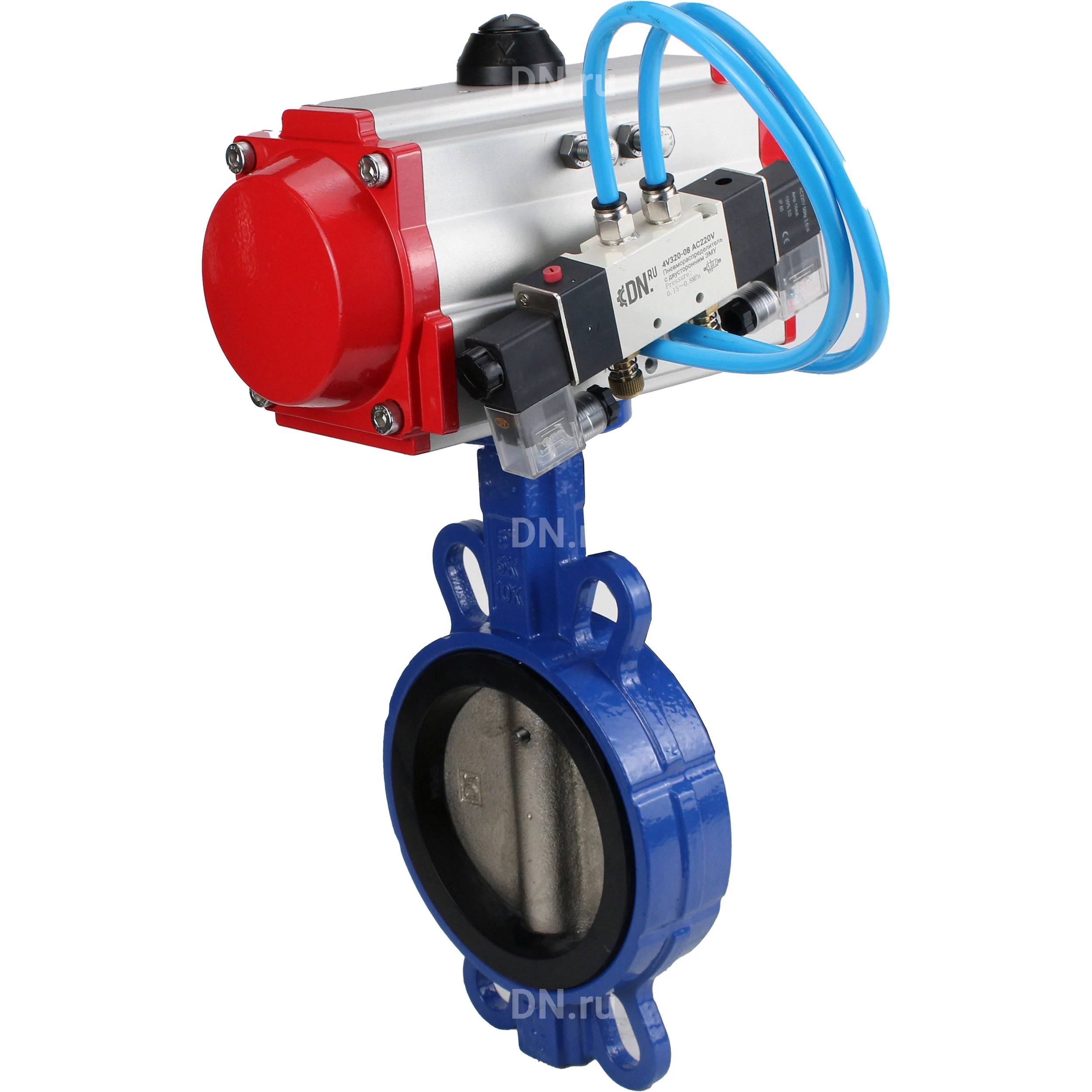

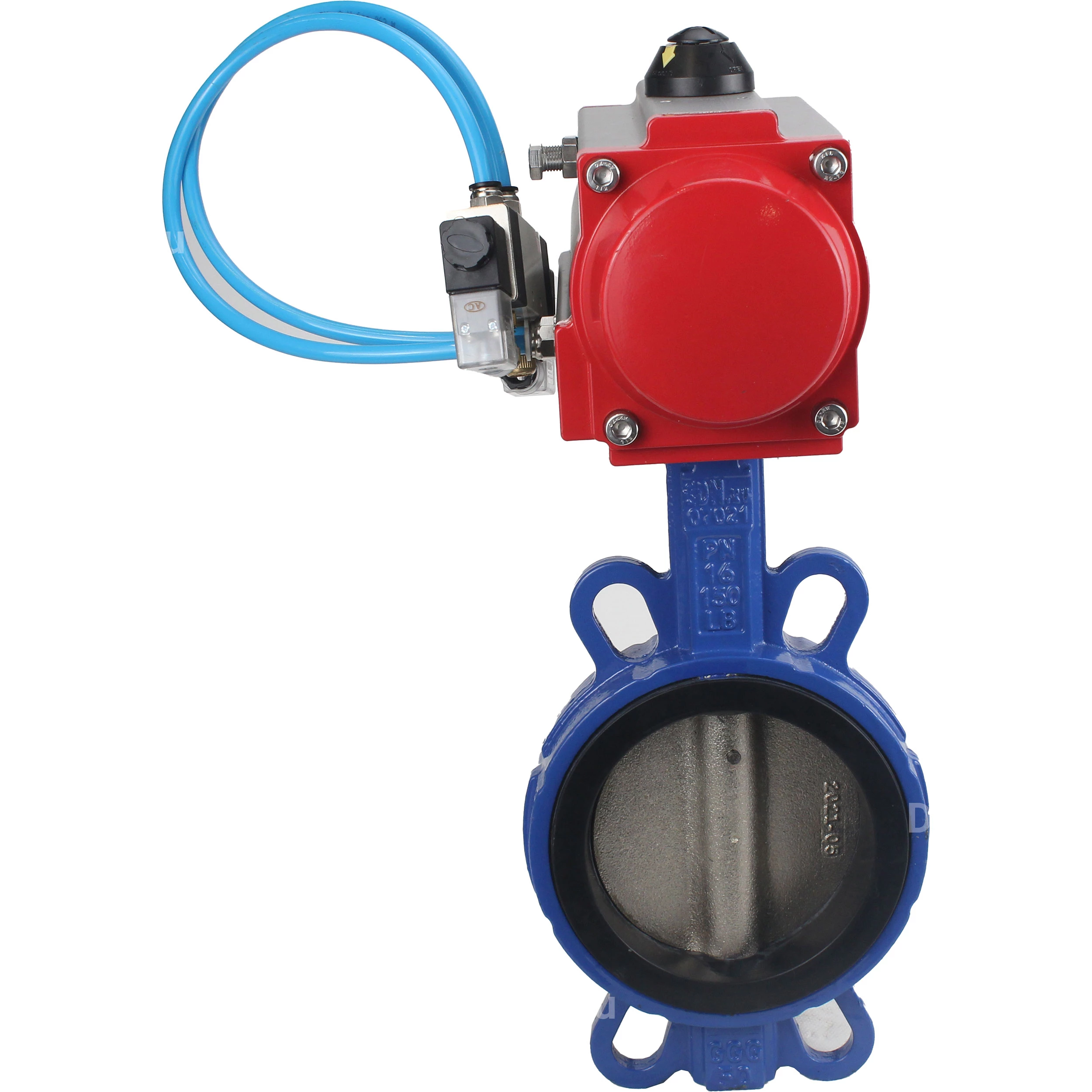

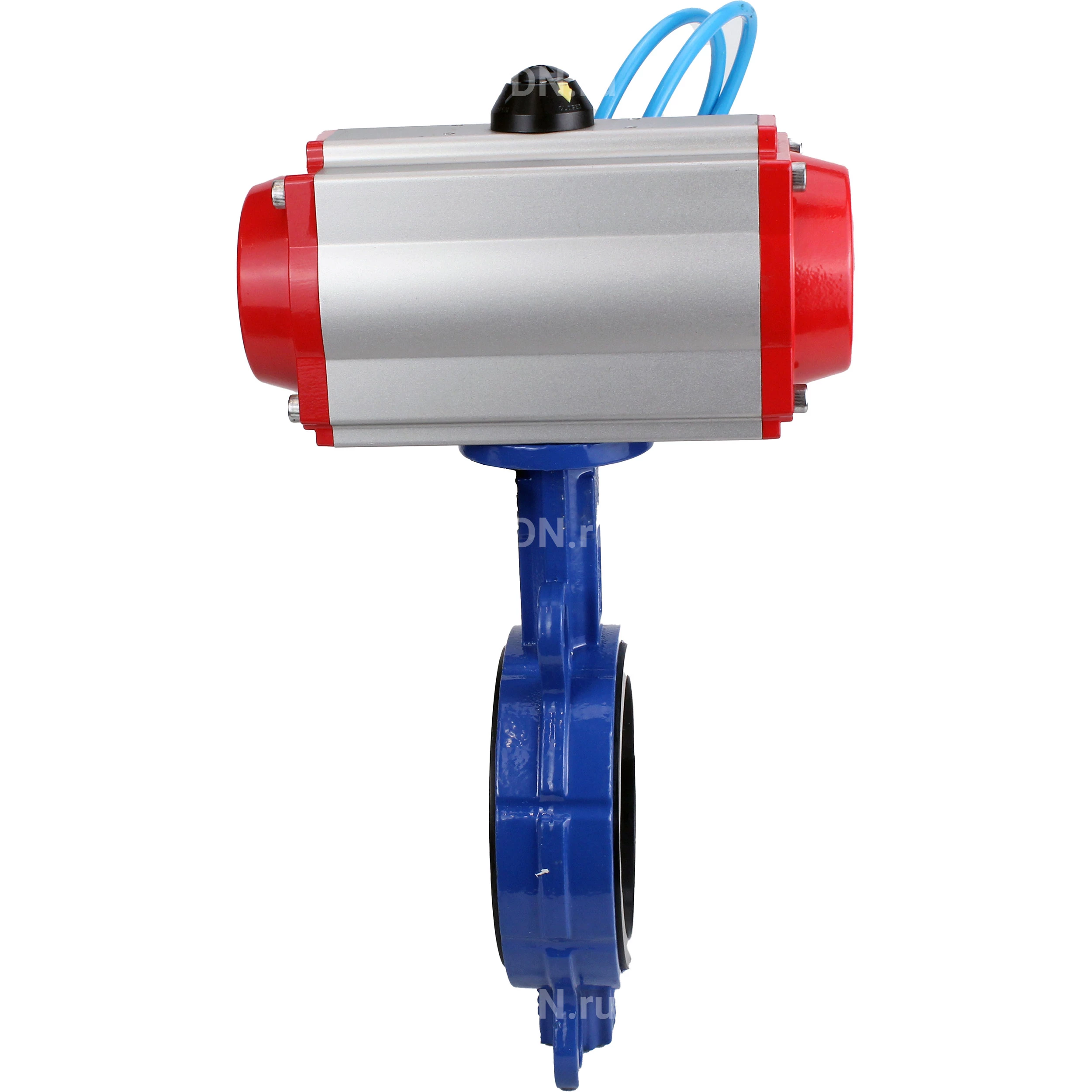

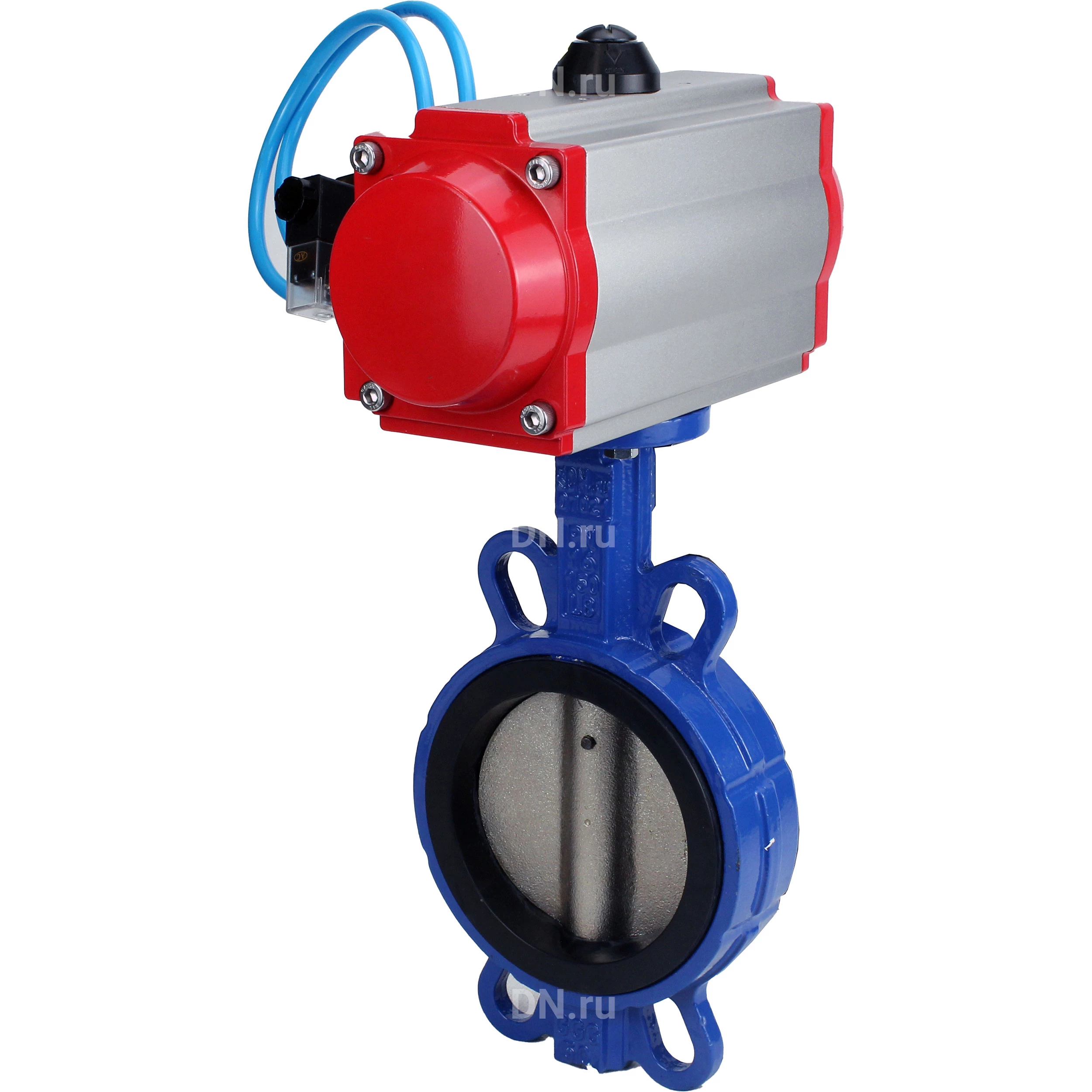

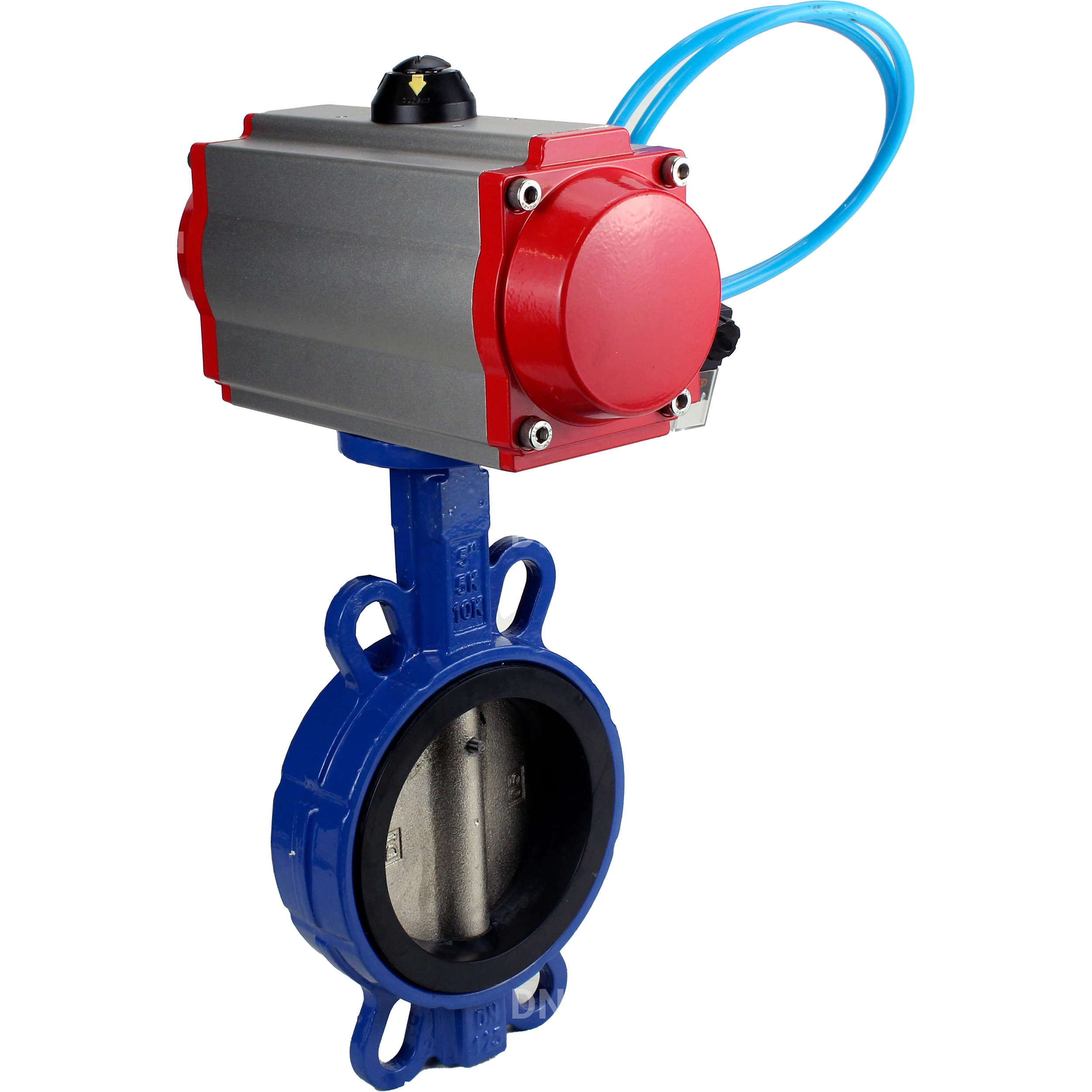

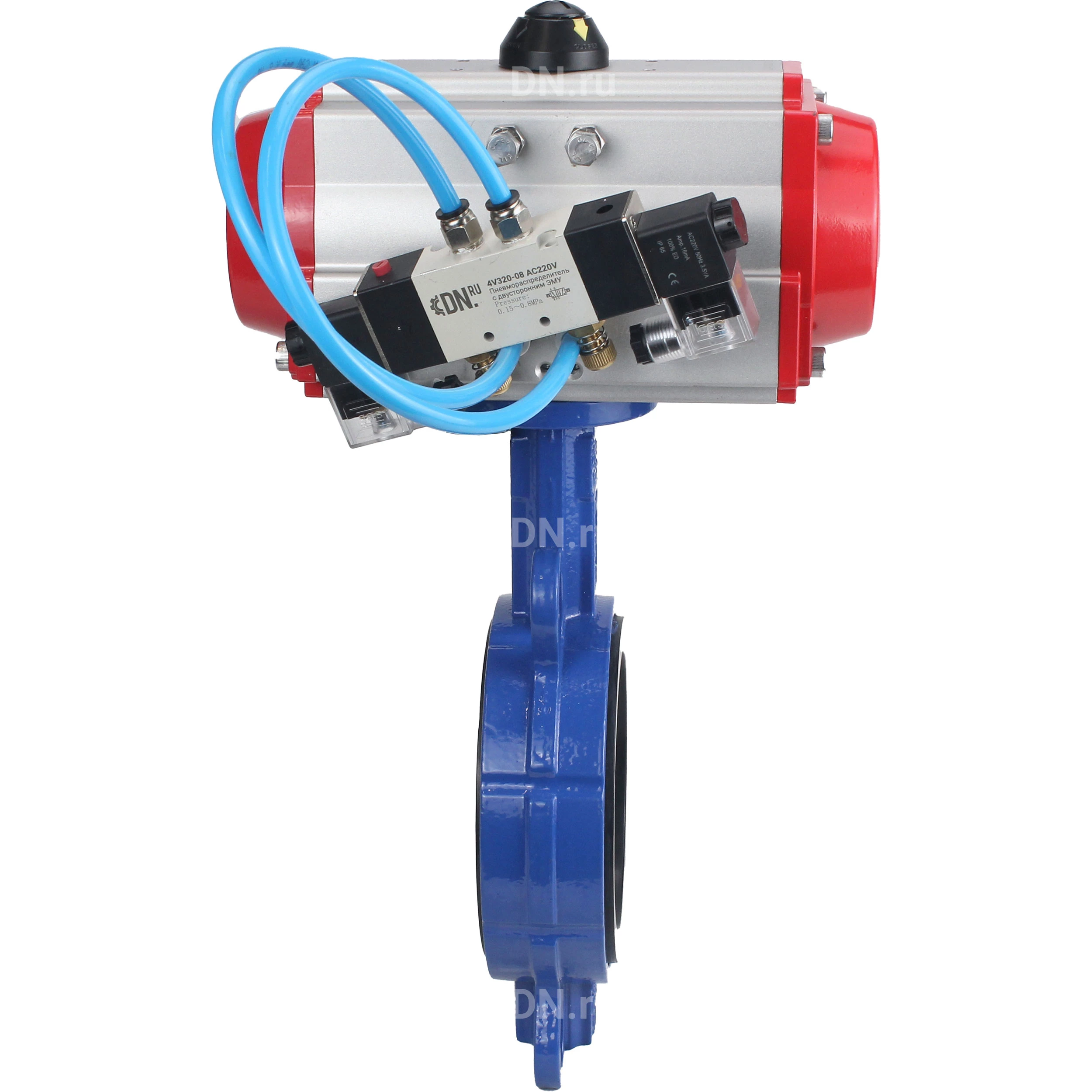

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140 двойного действия, с пневмораспределителем 4V320-10 AC220V

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумаж Технические параметры затвора DN.ru WBV1413E-2W-Fb-H Ду250: Рабочее давление PN - 16 бар Номинальный диаметр DN - 250 мм Применение - водоснабжение, теплоснабжение Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Присоединение к трубопроводу - межфланцевый Тип запорного органа - однодисковый Тип затвора - поворотный дисковый Класс герметичности шарового затвора - A по ГОСТ 9544 Тип управления - пневмопривод Крутящий момент на валу арматуры - 285 Нм Управление - С пневмоприводом Серия крана шарового - WBV1413E-2W-Fb-H Цвет затвора - Синий Количество болтовых отверстий на одном фланце - 4 Диаметр болтовых отверстий на одном фланце - 12 Наличие пневмораспределителя - есть Наличие концевых выключателей - нет Средний срок службы - 5 лет Гарантия - 1 г. Страна производитель - Россия Вес набора - 33.1 кг Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду250 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-140 двойного действия, с пневмораспределителем 4V320-10 AC220V Габариты и размеры затвора DN.ru WBV1413E-2W-Fb-H Ду250 с пневмоприводом PA-DA-140 и пневмораспределителем 4V320-10 AC220V (подключение со шлангом): D - 250 мм L - 68 мм Н2 - 280 B - 203 B1 - 390 мм E - 202 мм Эскиз затвора DN.ru WBV1413E-2W-Fb-H Ду250 с пневмоприводом PA-DA-140 и пневмораспределителем 4V320-10 AC220V (подключение со шлангом) Таблица деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду250: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду250 Технические параметры пневмопривода DN.ru PA-DA-140: Конструкция - двойного действия Рабочее давление - 6 бар Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Диапазон регулировки привода - 5° Крутящий момент привода - 513 Нм Наличие ручного дублера - нет Угол поворота привода - 90° Тип ISO-фланца привода - F10, F12 Размер штока - 27х27 мм Резьба подача воздуха - G1/4" Датчик обратной связи - нет Страна производитель - Китай Вес пневмопривода - 13 кг Пневмопривод DN.ru PA-DA-140 Технические параметры пневмораспределителя DN.ru 4V320-10 AC220V (подключение со шлангом): Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-10 AC220V (подключение со шлангом) Рабочее давление - 1.5 ÷ 8 бар Напряжение питания - 220В Полная мощность - 4.5 Ва Управление - двустороннее электромагнитное Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 1.2 кг Пневмораспределитель DN.ru 4V320-10 AC220V (подключение со шлангом)
