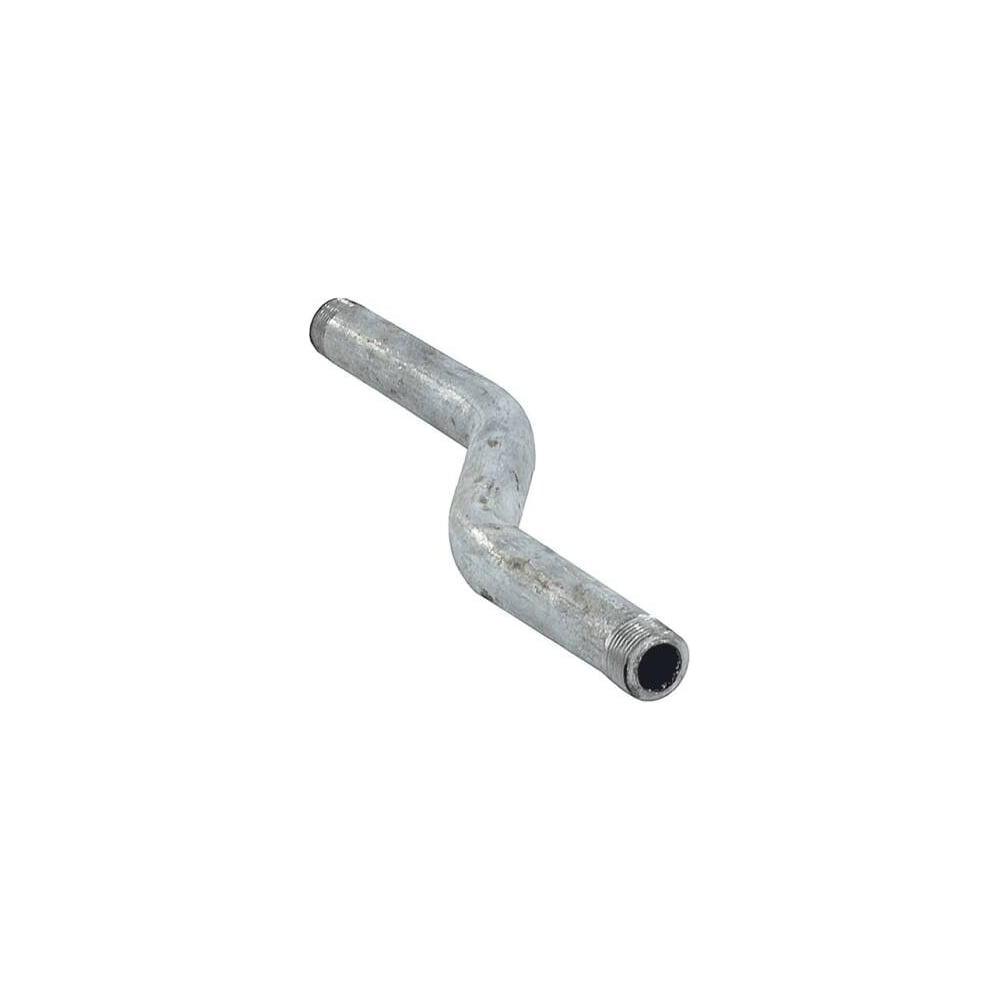

Отступ стальной КАЗ 1/2″ Ду15 Ру16 L=340мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ

Отступ стальной КАЗ 1/2″ Ду15 Ру16 L=340мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ - это соединительный элемент трубопровода. Изготавливаются из труб по ГОСТ 3262-75, используются при монтаже систем отопления, водоснабжения, вентиляции, холодоснабжения. Отводы и скобы предназначены для обвода трубопровода в местах пересечения, с применением соединительных частей (муфты, гайки), либо под приварку, в условиях неагрессивных сред (вода, водяной пар, горючий газ и др.) при температуре проводимой среды 150 °С и давлении Р=1,6МПа. (16 Бар). Параметры стальных отступов Отступ цинк с резьбой Ду15: Диаметр номинальный DN - 15 мм Давление номинальное PN - 16 бар Температура - 150 С° Тип скобы - обводная Материал корпуса - сталь Класс материала корпуса - сталь Тип присоединения - муфтовый (резьбовой) Присоединение - наружная / наружная резьба Условия производства - ТУ 4923-001-00218182-2004 Вес - 0.466 кг Страна производитель - Россия Отступ стальной КАЗ 1/2″ Ду15 Ру16 L=340мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ Габаритные и установочные размеры отступа стального Отступ цинк с резьбой Ду15: Тип резьбы - трубная цилиндрическая Диаметр, Dn - 15 мм Диаметр наружный, d - 21.3 мм Толщина стенки, T - 2.8 мм Строительная длина, L - 340 мм Длина резьбы, L1 - 40 мм Радиус гиба, R - 55мм Высота центров, Н - 60 мм Эскиз отступа Отступ цинк с резьбой Ду15 Предельные отклонения по размерам труб для отступов: Размеры труб Предельное отклонение для труб точности изготовления Наружный диаметр с условным проходом: до 40 мм включительно +-0.4-0.5мм Наружный диаметр с условным проходом: св. 40 мм +-0.8-0.1% Размеры труб Предельное отклонение для труб точности изготовления Толщина стенки +-10-15% Для резьбы изг. методом накатки допускается уменьшение внутреннего диаметра до 10%
