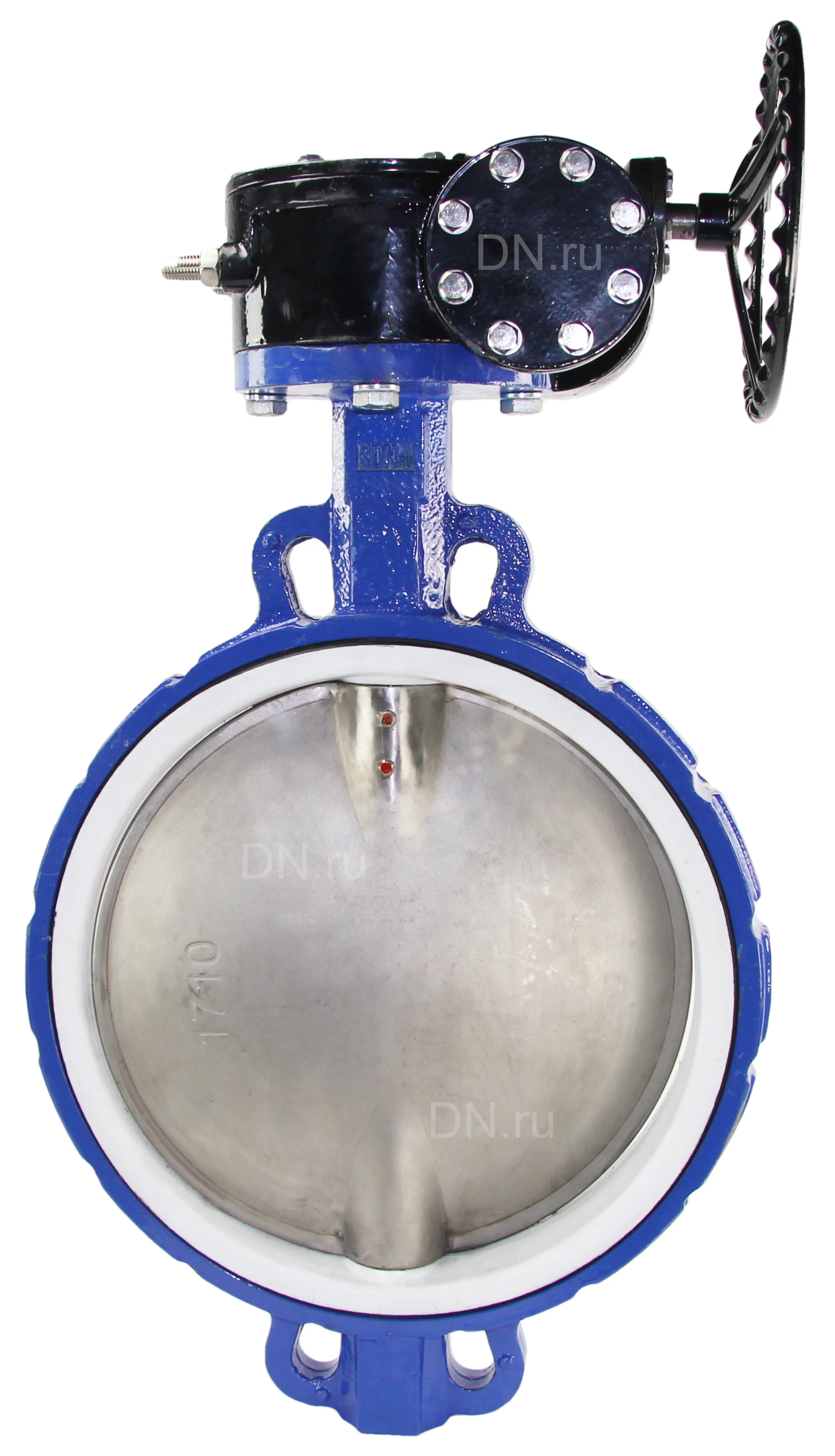

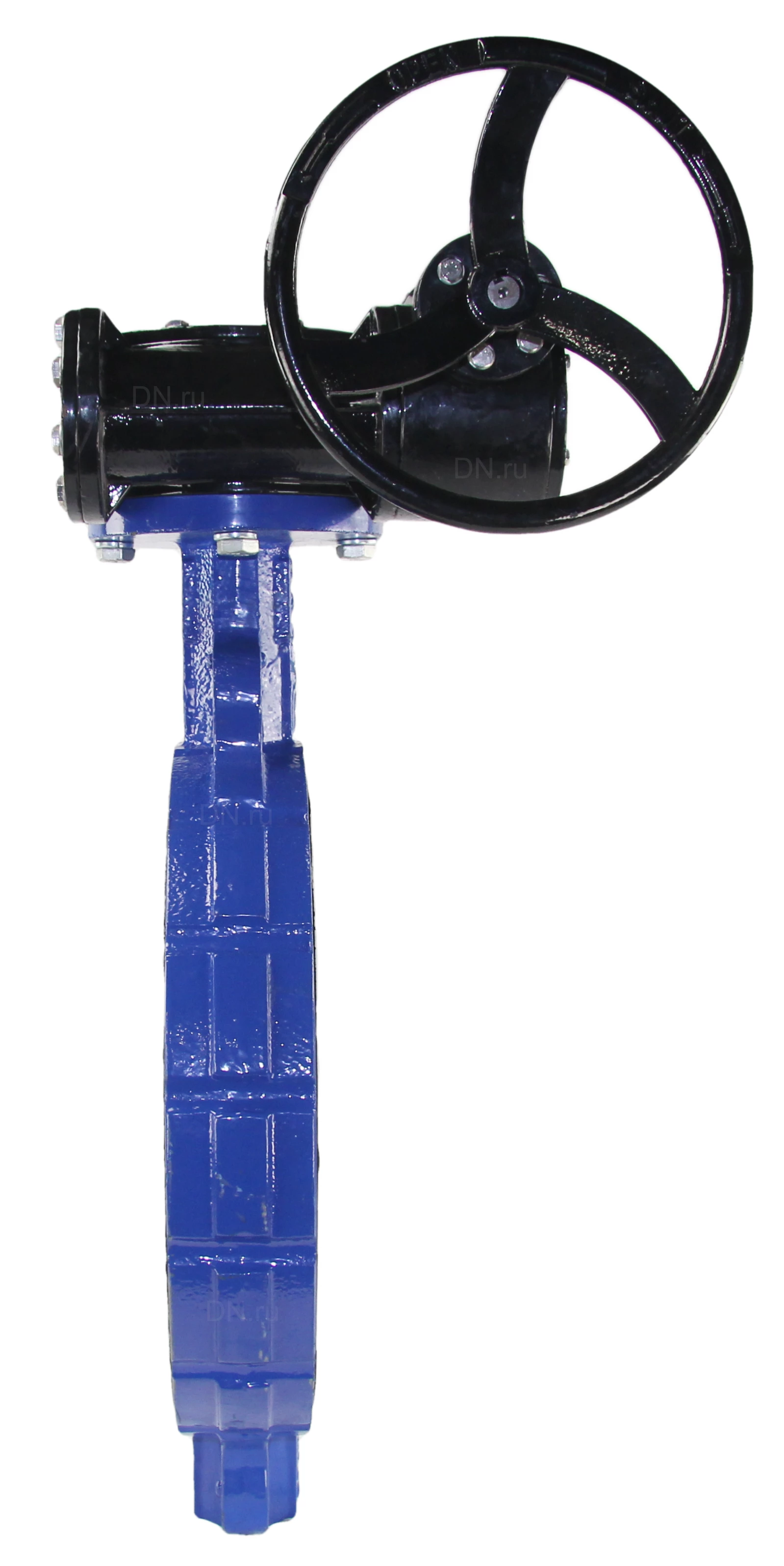

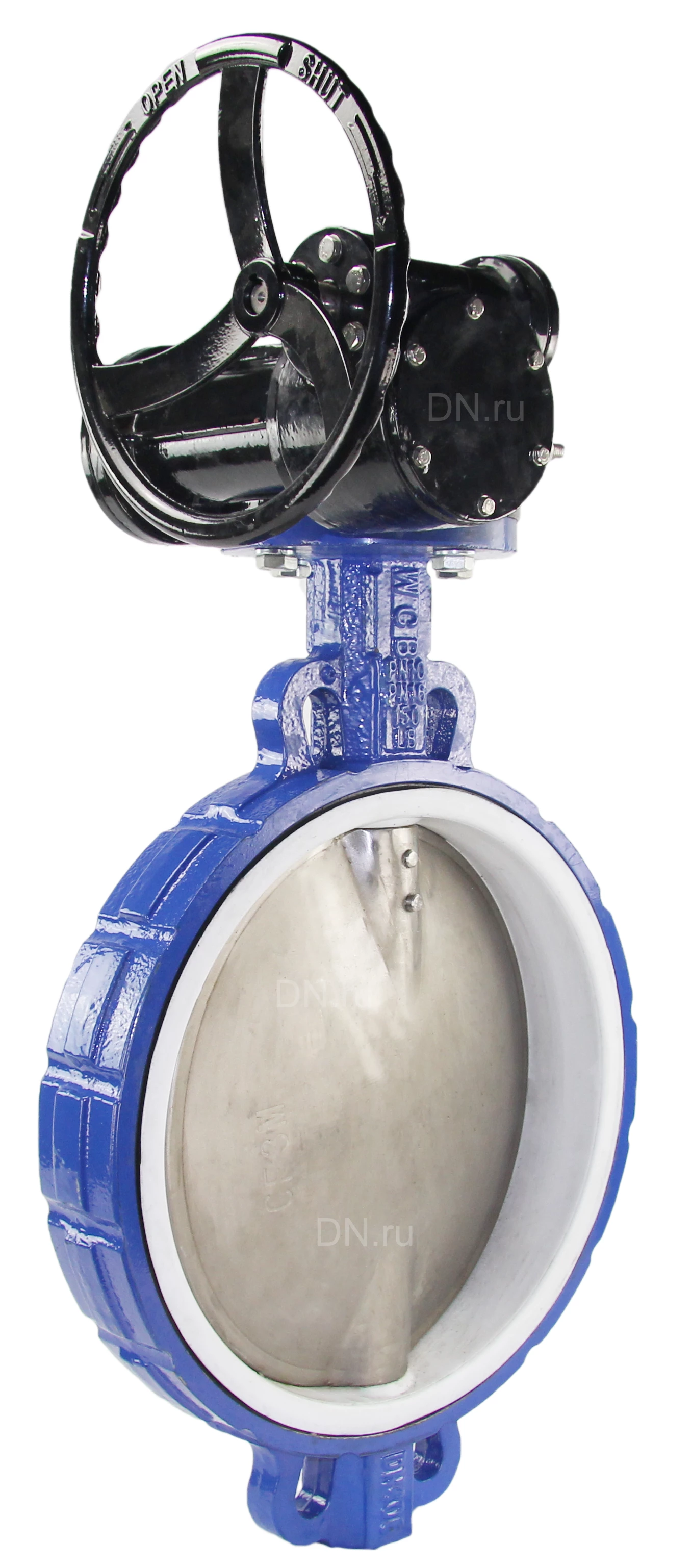

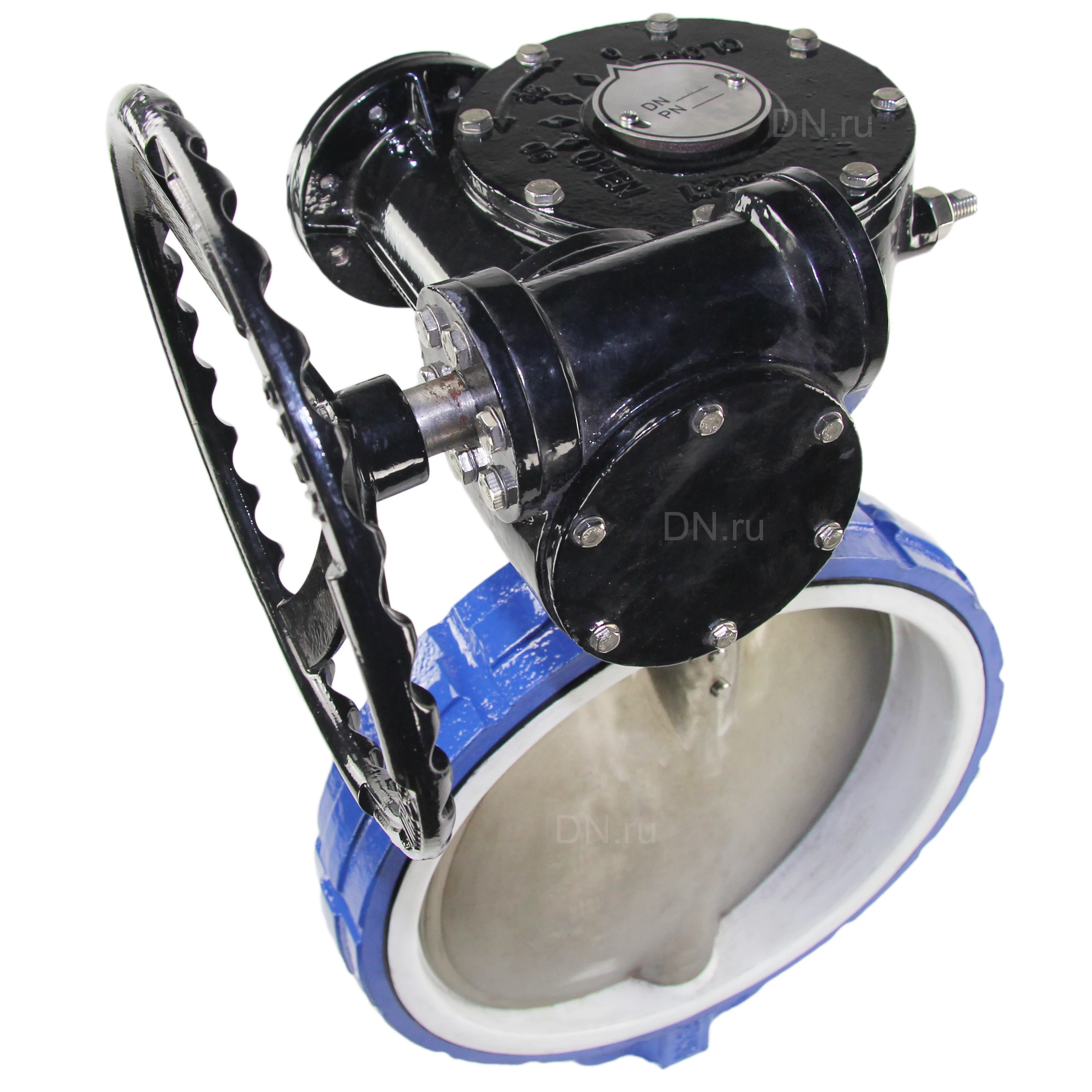

Затвор дисковый поворотный DN.ru Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором (WBV3432P-2W-Fb-R)

Затвор дисковый поворотный DN.ru Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором (WBV3432P-2W-Fb-R) предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259). Параметры затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16: Диаметр номинальный DN - 500 мм Давление номинальное PN - 16 бар Тип управления - Ручной (рукоятка, редуктор) Тип присоединения - межфланцевый Выходной крутящий момент - 1400 Нм Размер штока - 27х27 мм Тип ISO-фланца - F14 Температура рабочей среды - от -10℃ до 180℃ Цвет затвора - Синий Наличие блока концевых выключателей - нет Класс герметичности - "A" Материал корпуса - углеродистая сталь Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3 Тип уплотнения - PTFE / Фторопласт / Тефлон Вес - 104 кг Страна производитель - Россия Климатическое исполнение - УХЛ4 Срок службы - 10 лет Гарантия - 12 мес. Средний ресурс - 10000 циклов открытия/закрытия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором (WBV3432P-2W-Fb-R) Габаритные и установочные размеры затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16: ØQ - 285 мм E - 127 мм 4-Ødo - 4-18 мм A - 440 мм B - 381 мм C - 50 мм L - 255 мм F - 174 мм ØD - 197 мм Ød - 140 мм HxH - 27х27 мм Эскиз затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 Материалы деталей затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16: № Наименование Материал 1,2 Заглушка, Корпус сталь WCB (аналог 25Л) 3 Седловое уплотнение PTFE / Фторопласт / Тефлон 4 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 5 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 6 Шпилька композитный материал 7 Муфта EPDM 8 Уплотнительное кольцо EPDM 9 Редуктор - Эскиз материалов затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Испытание затворов дисковых DN.ru WBV3432P-2W-Fb-H
