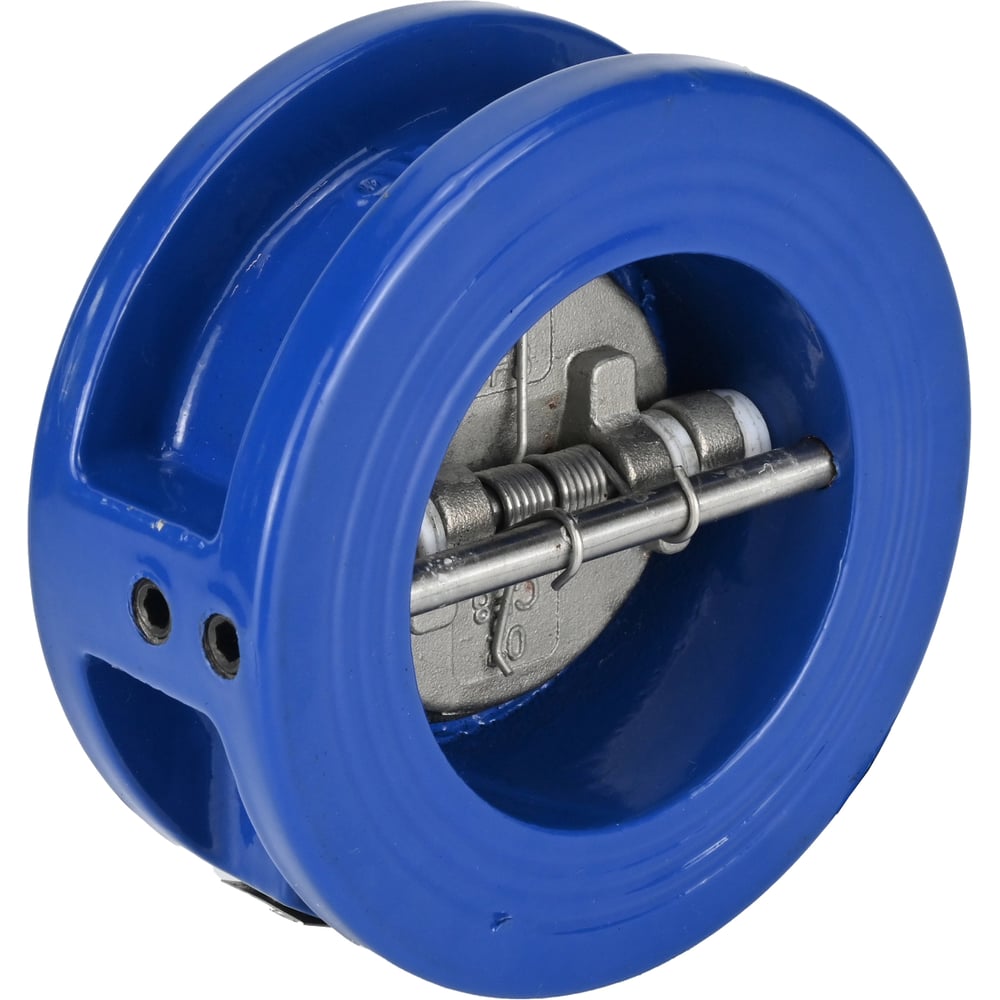

Клапан обратный лепестковый двухстворчатый DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM (опрессовано)
Источник изображений товара: DN.RU
Клапан обратный лепестковый двухстворчатый предназначен для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Под действием прямого потока рабочей среды запирающие створки поднимаются, открывая проходное отверстие. При падении давления сила пружины возвращает створки в исходное положение, закрывая проходное отверстие и не пропуская рабочую среду в обратном направлении. Технические параметры клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM: Давление номинальное PN - 16 бар Диаметр номинальный DN - 65 мм Тип присоединения - межфланцевый Среда - вода Тип клапана - двухстворчатый Применение - Горячее/холодное водоснабжение Климатическое исполнение - УХЛ 4 Температура рабочей среды - от -20°С до +120°С Присоединение - межфланцевое Условная пропускная способность - 78 м3/ч Класс герметичности - A Диаметр в дюймах - 2 1/2″ Принцип действия клапана - обратный Серия - 2S-GG25-304-EPDM-Fb Минимальное давление открытия - 0.5 бар Гарантия - 12 мес. Срок службы - 5 лет Страна производитель - Россия Вес - 2.12 кг Клапан обратный лепестковый двухстворчатый DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM (опрессовано) Габариты и размеры клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM: ØD - 127 мм B - 46 мм Эскиз габаритов и размеров клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM Таблица деталей и материалов клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM: № п/п Наименование детали Материал 1 Корпус чугун GG25 (аналог СЧ25) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шарнирный штифт нержавеющая сталь AISI 416 (аналог 20Х13) 5 Пробка сталь высокоуглеродистая 6 Втулка корпусная PTFE 7 Шайба PTFE 8 Штифт стопорный нержавеющая сталь AISI 416 (аналог 20Х13) 10 Уплотнение EPDM Эскиз деталей и материалов клапана обратного лепесткового двухстворчатого DN.ru 2S-GG25-304-EPDM-Fb Ду65 Ру16 межфланцевого, корпус - чугун GG25, диск - нержавеющая сталь, уплотнение - EPDM
