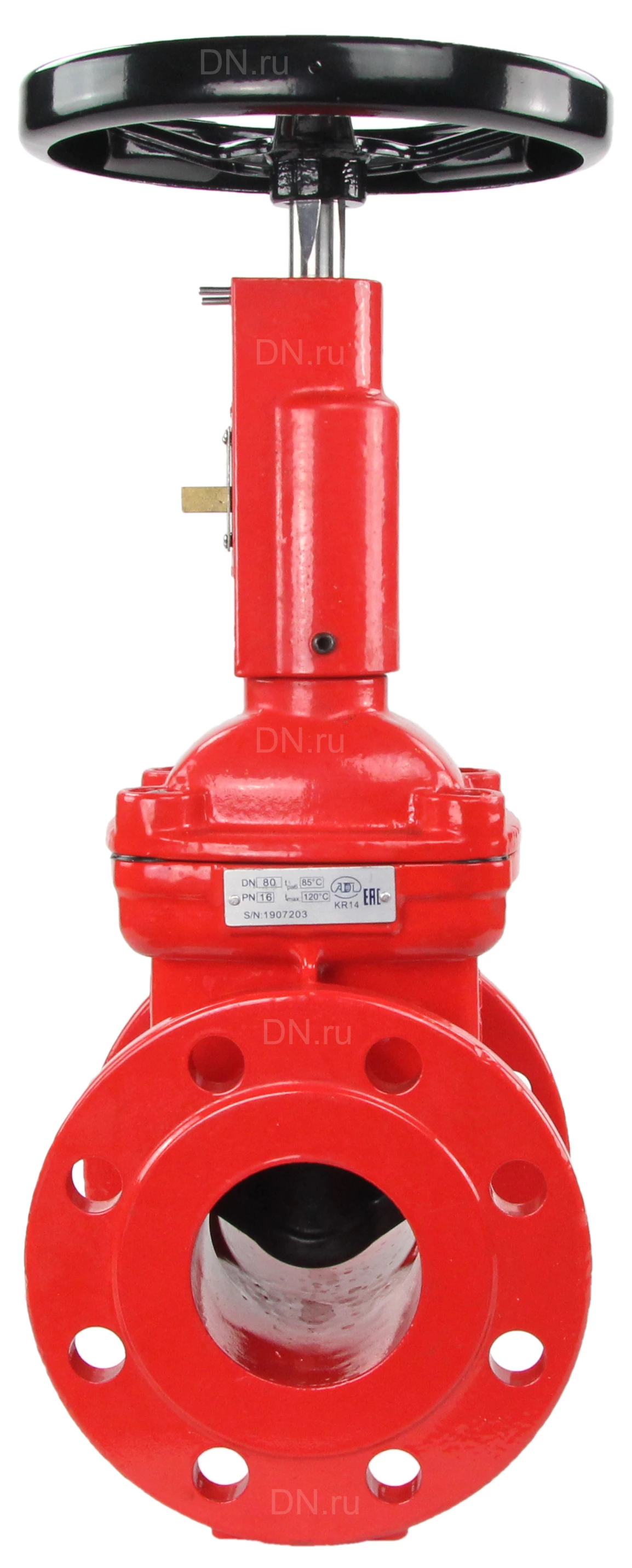

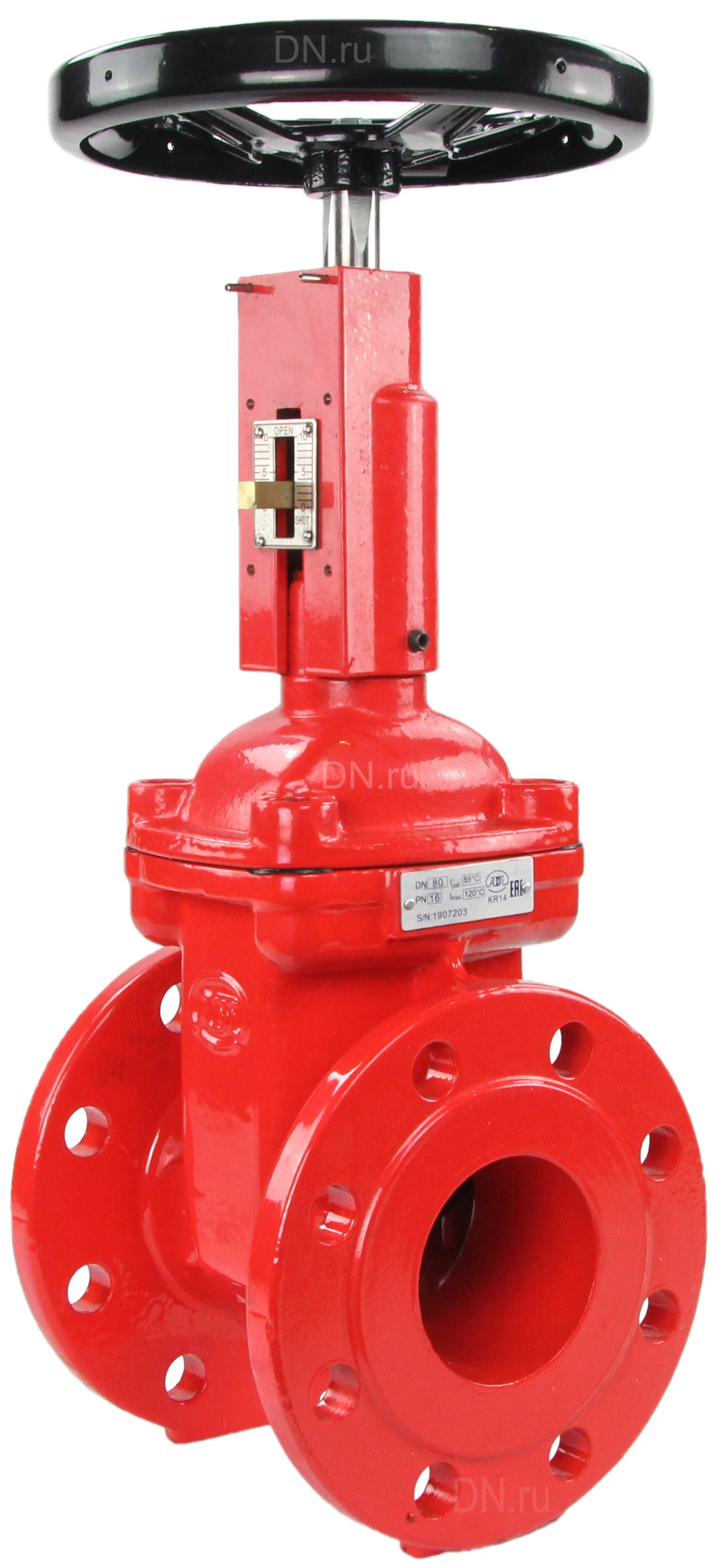

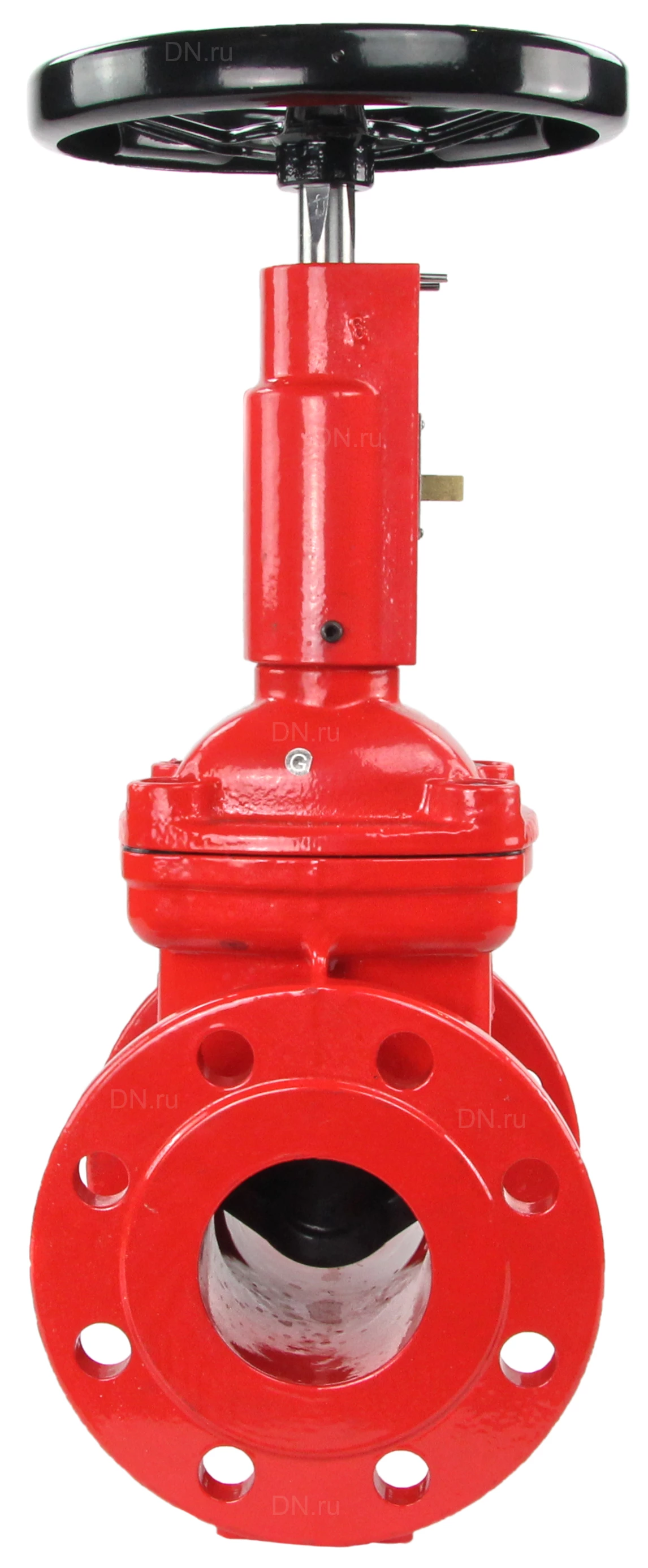

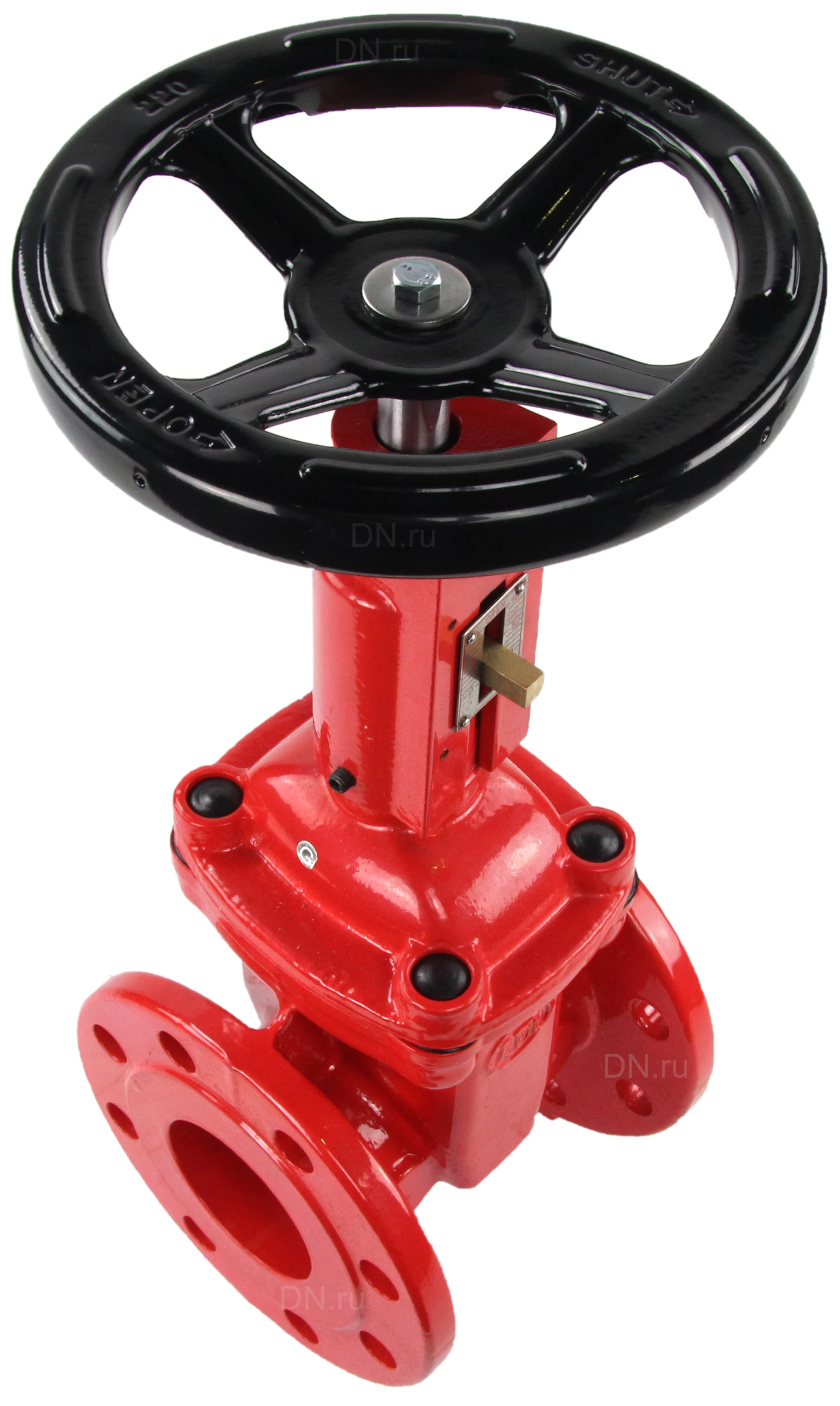

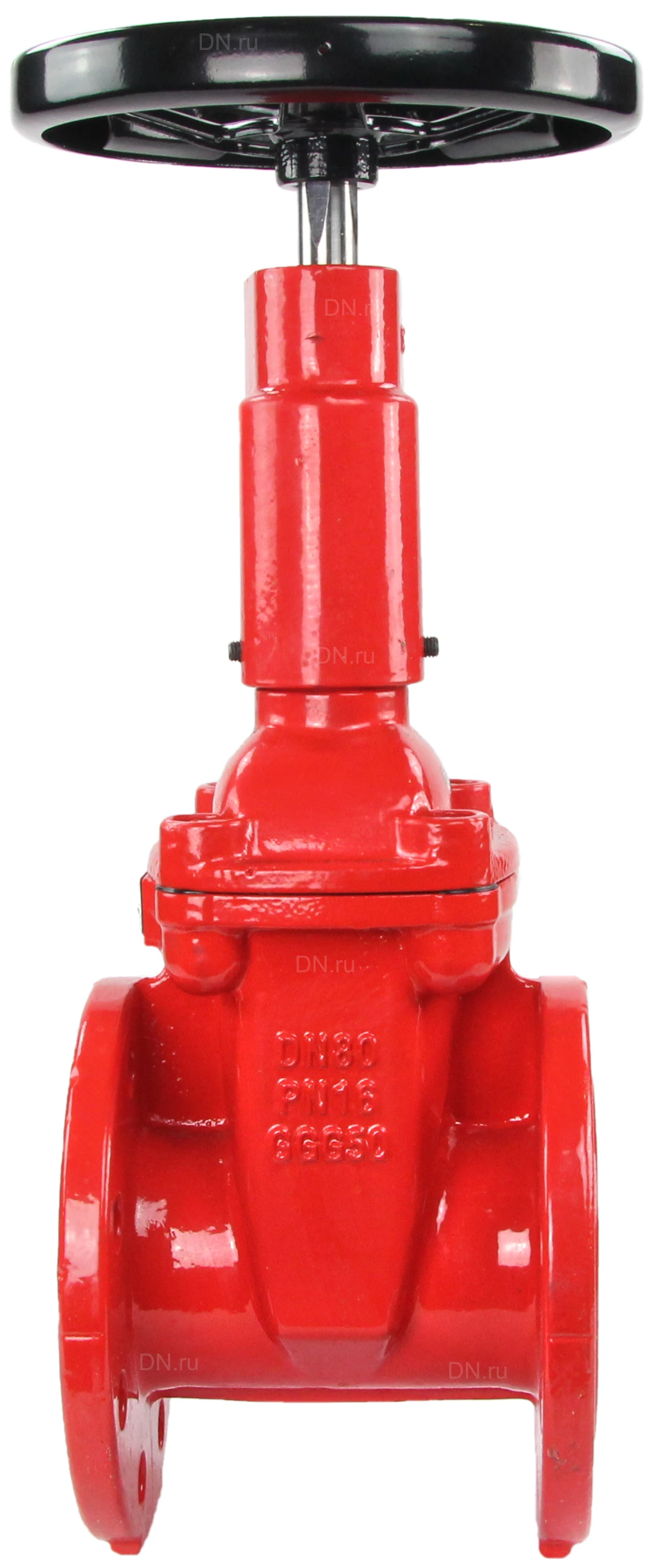

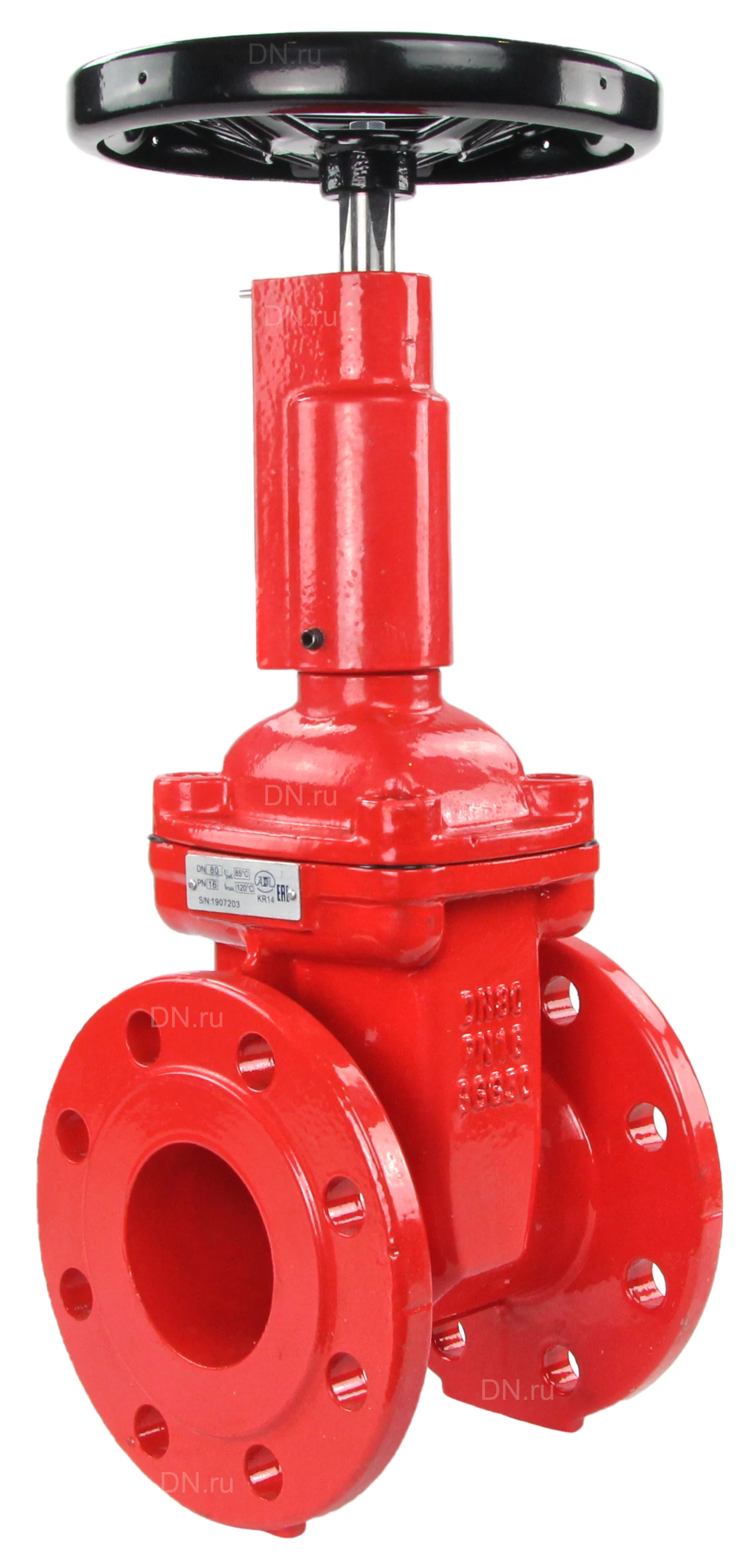

Задвижка клиновая АДЛ Гранар KR14 Ду125 Ру16 фланцевая, клин - обрезиненный, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с визуальным индикатором положения, пожарная

Задвижка клиновая ГРАНАР KR14 Ду125 Ру16 пожарная с обрезиненным клином с визуальным индикатором положения Технические параметры задвижки клиновой Гранар KR14 Ду125 Ру16: Тип задвижки - Клиновая Диаметр номинальный DN - 125 мм Давление условное PN - 16 бар Тип присоединения - Фланцевый Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - высокопрочный чугун GGG40 Строительная длина - 200 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 37.5 кг Страна производитель - Россия Задвижка клиновая АДЛ Гранар KR14 Ду125 Ру16 фланцевая, клин - обрезиненный, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с визуальным индикатором положения, пожарная Габаритные и установочные размеры задвижки клиновой Гранар KR14 Ду125 Ру16: L = 200 мм (строительная длина) n-Ød = 8-Ø19 D = 250 мм Ø = 210 мм d = 183 мм b = 19 мм t = 3 мм H = 529 мм G = 280 мм Эскиз габаритов и материалов деталей задвижки клиновой Гранар KR14 Ду125 Ру16 Материалы деталей задвижки клиновой Гранар KR14 Ду125 Ру16: 1 Корпус Чугун GGG40 2 Клин Чугун GGG40 + EPDM 3 Гайка ходовая БрАЖ9-4 4 Шток Нержавеющая сталь 20Х13 5 Винт Сталь 20 6 Уплотнение крышки EPDM 7 Крышка GGG50 8, 9 Уплотнение EPDM 10 Сальниковая втулка БрАЖ9-4 11 Упорная шайба Нейлон 12 Грязевик EPDM 13 Штурвал Сталь 20 14 Винт Сталь 20 15 Шайба Сталь 20 17 Установочный винт Сталь 20 18 Обойма GGG40 19 Указатель хода БрАЖ9-4 20 Шкала хода AISI304 21 Концевой выключатель* * Поставляется по запросу.
