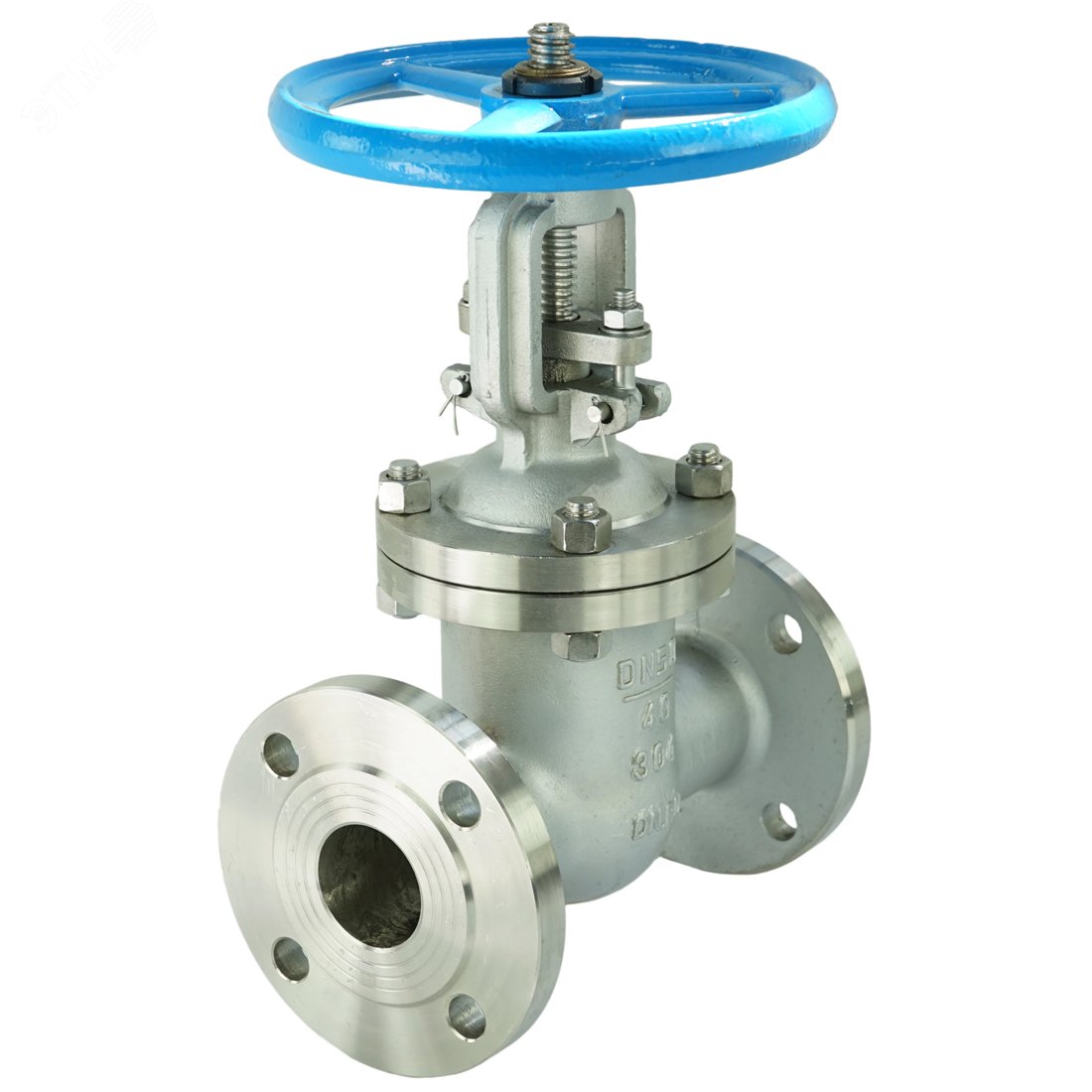

Задвижка клиновая 30нж15нж МЗТА ЗКЛ2-40 Ду100 Ру40 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии. Параметры задвижки клиновой МЗТА 30нж15нж Ду100 Ру40: Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление условное PN - 40 бар Температура рабочей среды - от -60 до + 600 Тип присоединения - фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь 12Х18Н9ТЛ/GX10CrNi18-8 Материал запорного органа - Сталь 12Х18Н9ТЛ Таблица фигур - 30нж15нж Строительная длина - 350 мм Класс материала корпуса - нержавеющая сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Тип покрытия - без покрытия Цвет задвижки - серый Вес - 63 кг Страна производитель - Россия Задвижка клиновая 30нж15нж МЗТА ЗКЛ2-40 Ду100 Ру40 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - металл Габаритные и установочные размеры задвижки клиновой МЗТА 30нж15нж Ду100 Ру40: L = 350 мм D = 230 мм D1 = 190 мм H = 480 мм H1 = 590 мм D0 = 210 мм n отв. d = 8 x 22 мм Эскиз задвижки клиновой МЗТА 30нж15нж Ду100 Ру40 Материалы деталей задвижки клиновой МЗТА 30нж15нж Ду100 Ру40: № п/п Наименование Материал 1 Корпус Нерж. сталь 12Х18Н9ТЛ 2 Крышка Нерж. сталь 12Х18Н9ТЛ 3 Клин (диски) Нерж. сталь 12Х18Н9ТЛ 4 Шпиндель Нерж. сталь 12Х18Н9Т 5 Гайка шпинделя латунь ЛС59-1 6 Гайка Нерж. сталь 12Х18Н9ТЛ № п/п Наименование Материал 7 Шпилька, болт Сталь 45Х14Н14В2М 8 Болт откидной Сталь 45Х14Н14В2М 9 Уплотнение ТРГ 10 Набивка сальника ТРГ 11 Маховик сталь 25Л 13 Наплавка на кольце в корпусе Сталь 04Х19Н9С2
