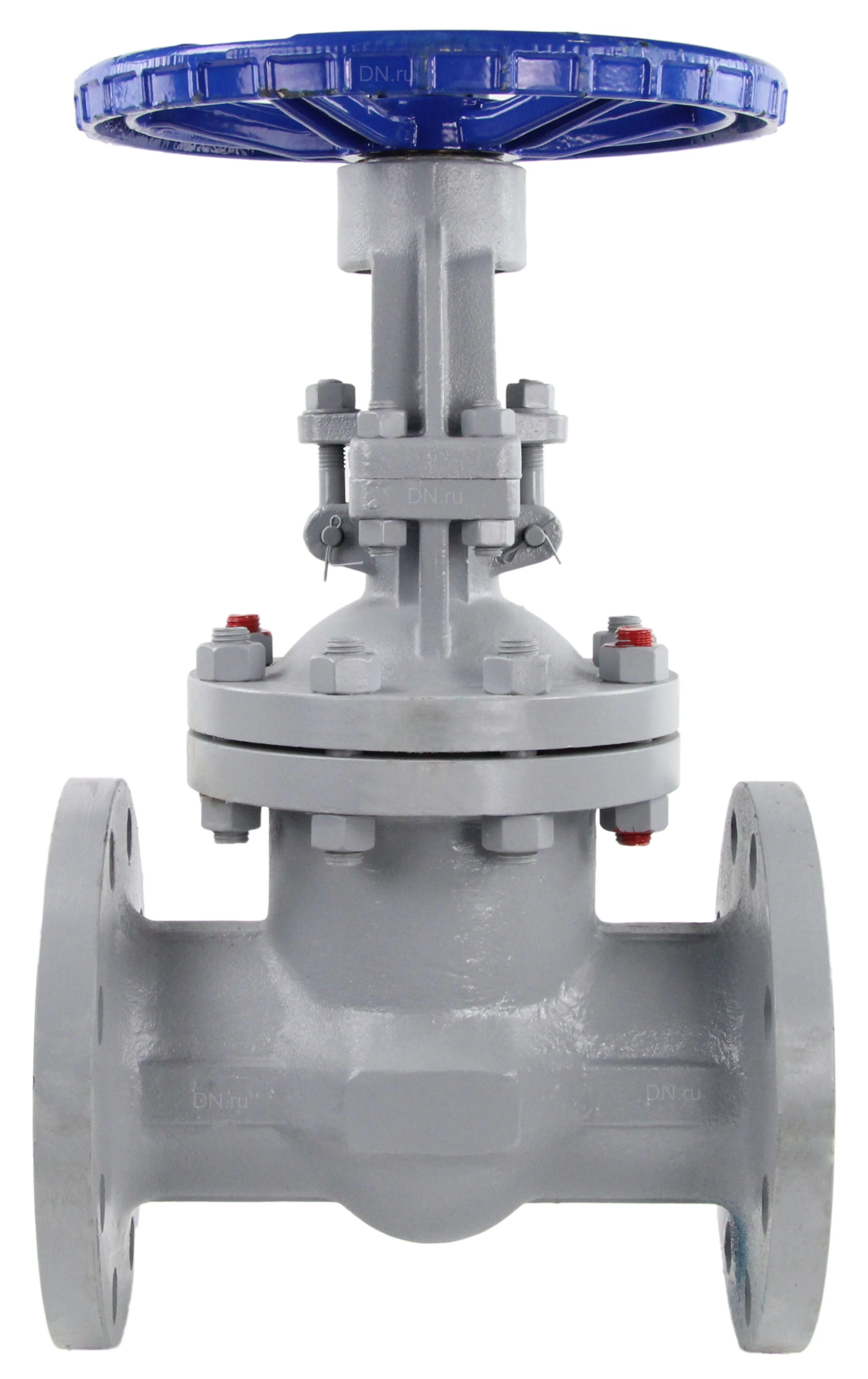

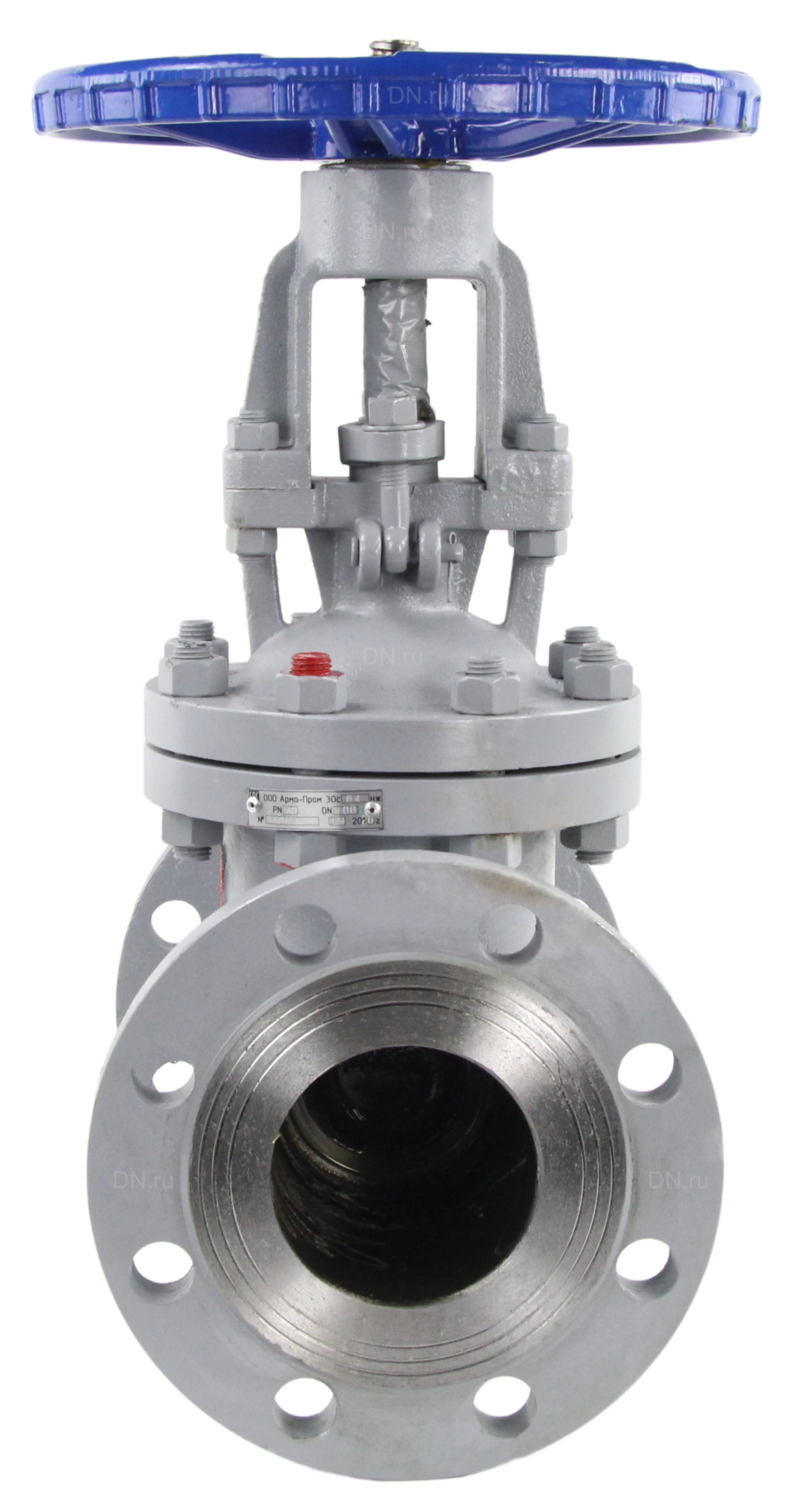

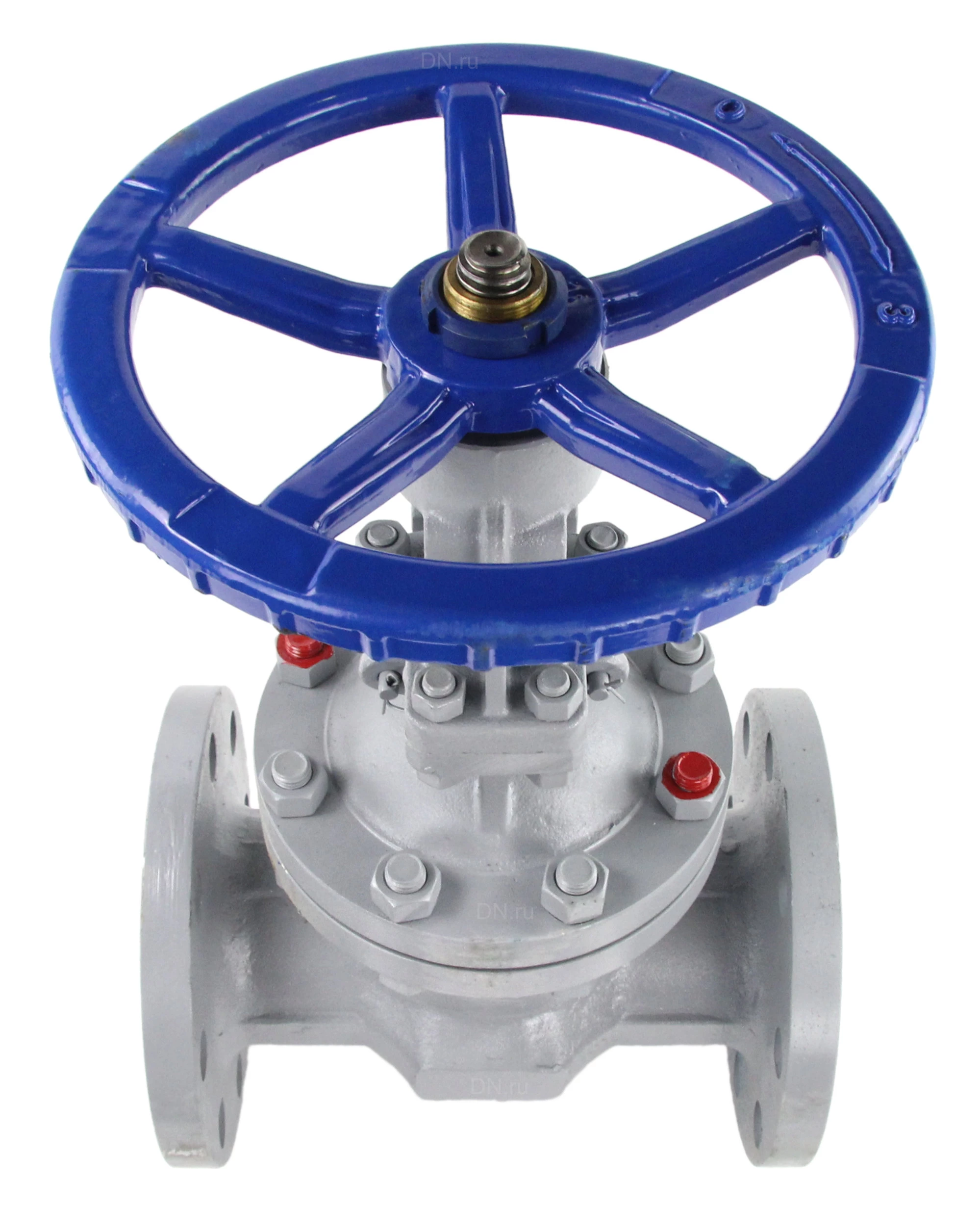

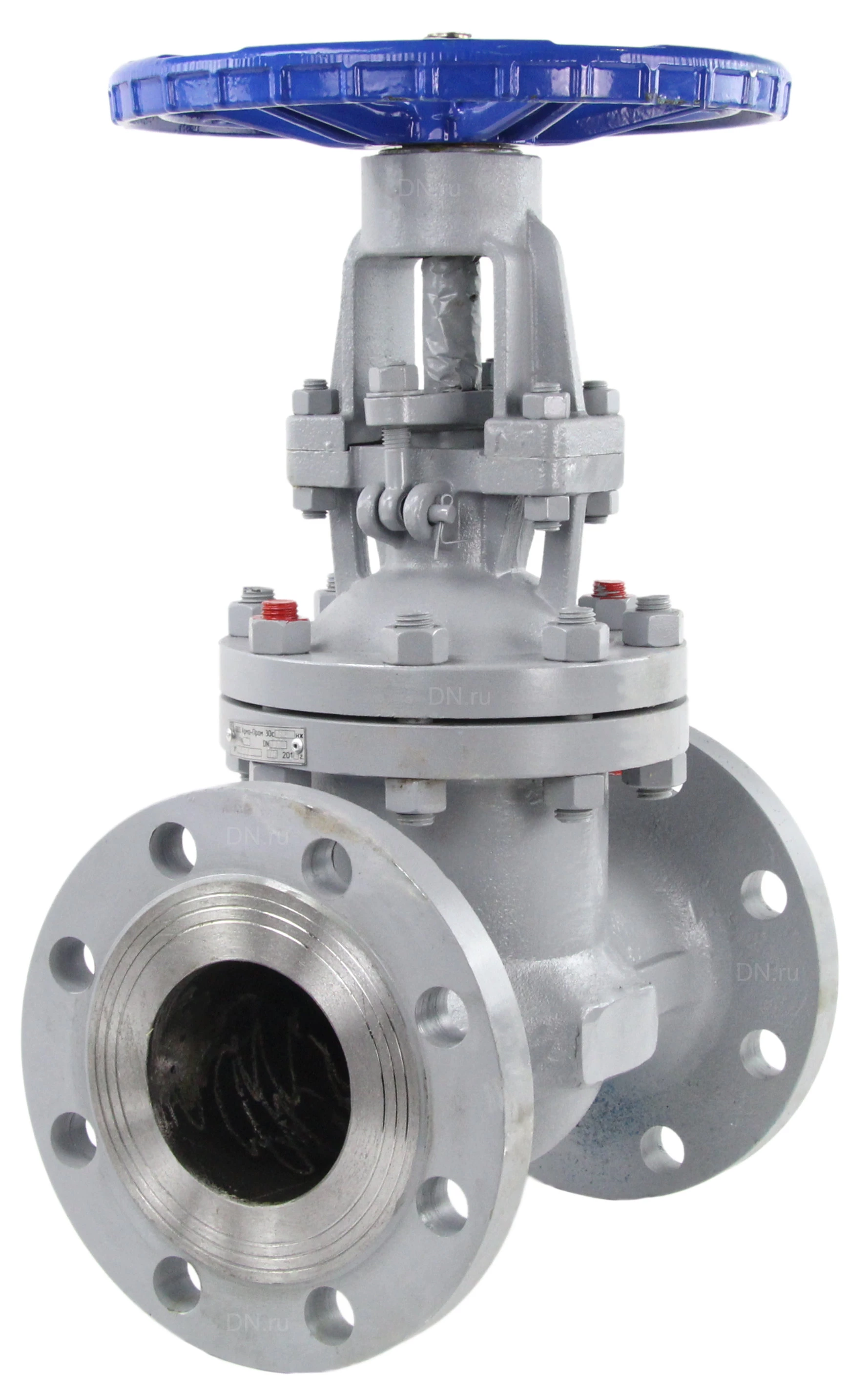

Задвижка клиновая 30с64нж Авангард Ду80 Ру25 фланцевая, клин - необрезиненный, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со штурвалом

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды. Параметры задвижки клиновой Авангард 30с64нж Ду80 Ру25: Тип задвижки - Клиновая Диаметр номинальный DN - 80 мм Давление условное PN - 25 бар Температура рабочей среды - от -40 до + 425 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь 25Л Таблица фигур - 30с64нж Строительная длина - 280 мм Класс материала корпуса - сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - необрезиненный Тип уплотнения - Металл Тип покрытия - без покрытия Цвет задвижки - серый Вес - 26 кг Страна производитель - Россия Задвижка клиновая 30с64нж Авангард Ду80 Ру25 фланцевая, клин - необрезиненный, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со штурвалом Габаритные и установочные размеры задвижки клиновой Авангард 30с64нж Ду80 Ру25: L (строительная длина) = 280 мм H = 530 мм D2 = 195 мм d3 = 160 мм N-D = 8-18 мм Эскиз задвижки клиновой Авангард 30с64нж Ду80 Ру25 Материалы деталей задвижки клиновой Авангард 30с64нж Ду80 Ру25 № п/п Наименование Материал 1 Корпус Сталь 25Л 2 Клин Сталь 25Л 3 Шпиндель Нерж. сталь 20Х13 4 Прокладка ТРГ 5 Крышка Сталь 25Л 6, 10 Гайка Сталь 25 7 Шпилька Сталь 35 8 Ось Сталь 25 9 Болт Сталь 35 11 Сальниковое уплотнение ТРГ 12 Втулка сальника Сталь 20 13 Гайка ходовая ЛС59-1 14 Маховик Сталь 25Л 15 Гайка шлицевая Сталь 35 Детальный эскиз задвижки клиновой Авангард 30с64нж Ду80 Ру25 Подержать задвижку клиновую 30с64нж САЗ в руках!
