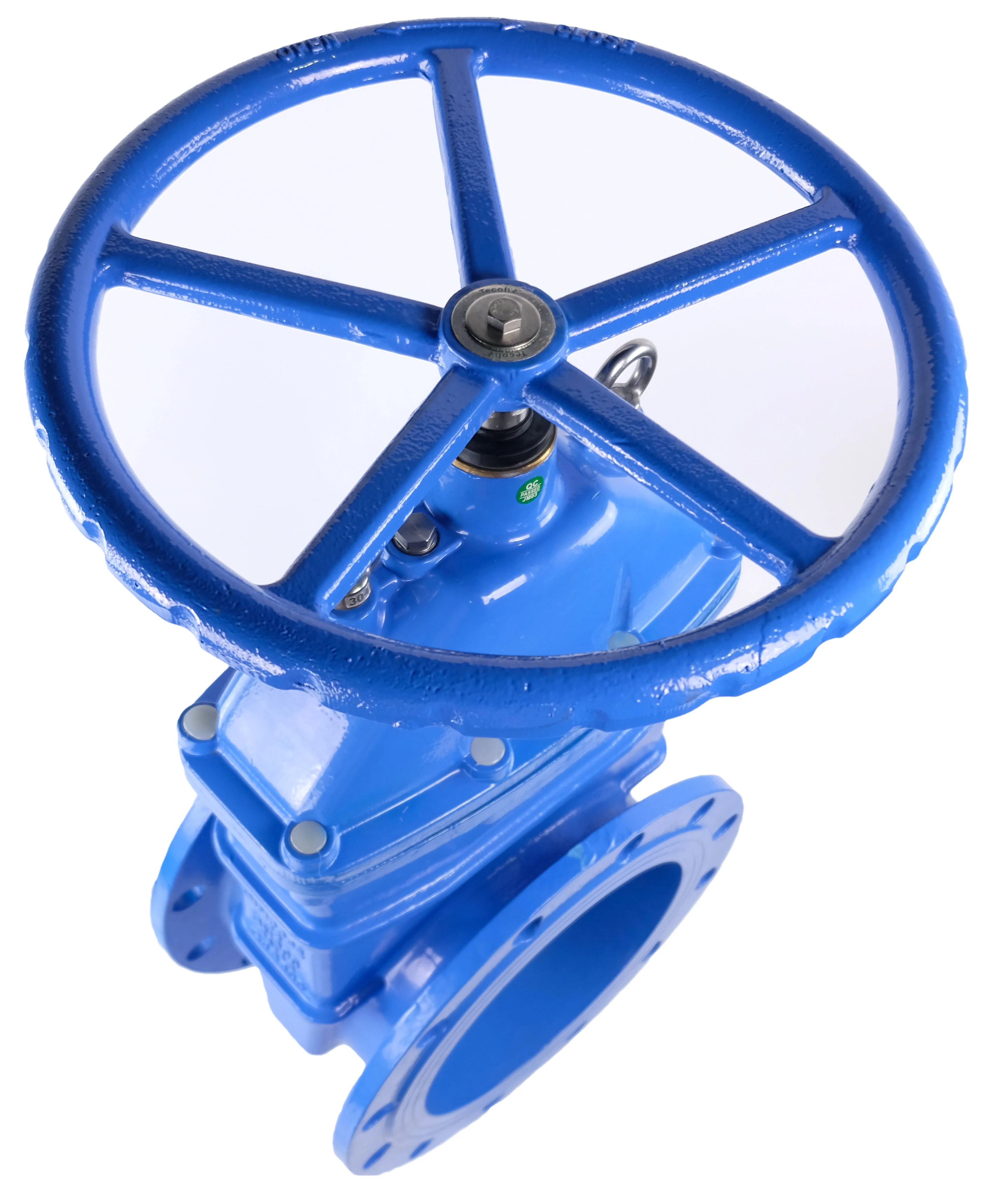

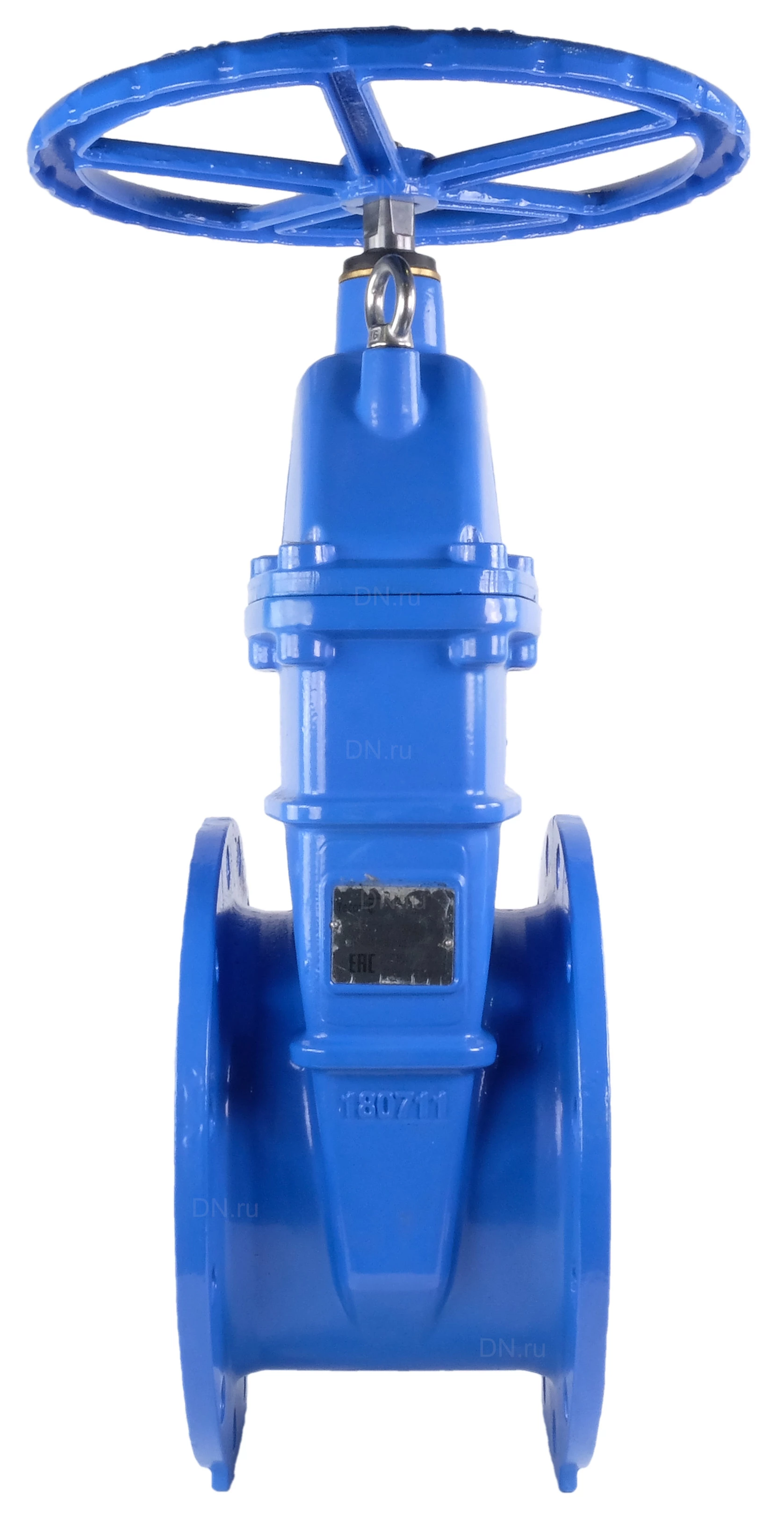

Задвижка клиновая Tecofi VOC4241C Ду200 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом

Задвижка применяется в качестве запорно-регулирующей арматуры для различных систем транспортировки жидкостей, содержащих твердые включения, вязких, гранулированных и порошкообразных сред. Используется в системах водоочистки и водоподготовки, канализации ливнёвых и хозяйственнобытовых стоков, целлюлозно-бумажной и лесоперерабатывающей промышленности, химической, горнодобывающей и горнообогатительной промышленности, цементных заводах и других технологических трубопроводах, транспортирующих среды, неагрессивные к материалам изделия. Параметры задвижки клиновой Tecofi VOC4241C Ду200 Ру10/16: Тип задвижки - Клиновая Диаметр номинальный DN - 200 мм Давление условное PN - 10/16 бар Температура рабочей среды - от -10 до + 110 Тип присоединения - Фланцевый Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - высокопрочный чугун GGG50 Строительная длина - 230 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Цвет задвижки - Синий Вес - 60 кг Страна производитель - Франция Задвижка клиновая Tecofi VOC4241C Ду200 Ру10/16 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, со штурвалом Габаритные и установочные размеры задвижки клиновой Tecofi VOC4241C Ду200 Ру10/16: L (строительная длина) = 230 мм H = 510 мм A = 340 мм B= 295 мм c = 266 мм E = 17 мм S = 3 мм W = 300 мм N-D = 12 x 23 мм Эскиз задвижки клиновой Tecofi VOC4241C Ду200 Ру10/16 Материалы деталей задвижки клиновой Tecofi VOC4241C Ду200 Ру10/16: № п/п Наименование Материал 1 Корпус Ковкий чугун GGG50 2 Клин Ковкий чугун GGG50 + EPDM 3 Гайка штока Латунь 4 Шток Нерж. сталь SS420 5 Прокладка EPDM 6 Крышка Ковкий чугун GGG50 7, 9, 11 Кольцевая прокладка EPDM 8 Прокладка штока PTFE 10 Кольцевая прокладка Нитрил 12 Пыльник Нитрил 13 Гайка Латунь 14 Винт Нерж. сталь 304 15 Винт Нерж. сталь 16 Штурвал Ковкий чугун GGG50 Детальный эскиз задвижки клиновой Tecofi VOC4241C Ду200 Ру10/16
