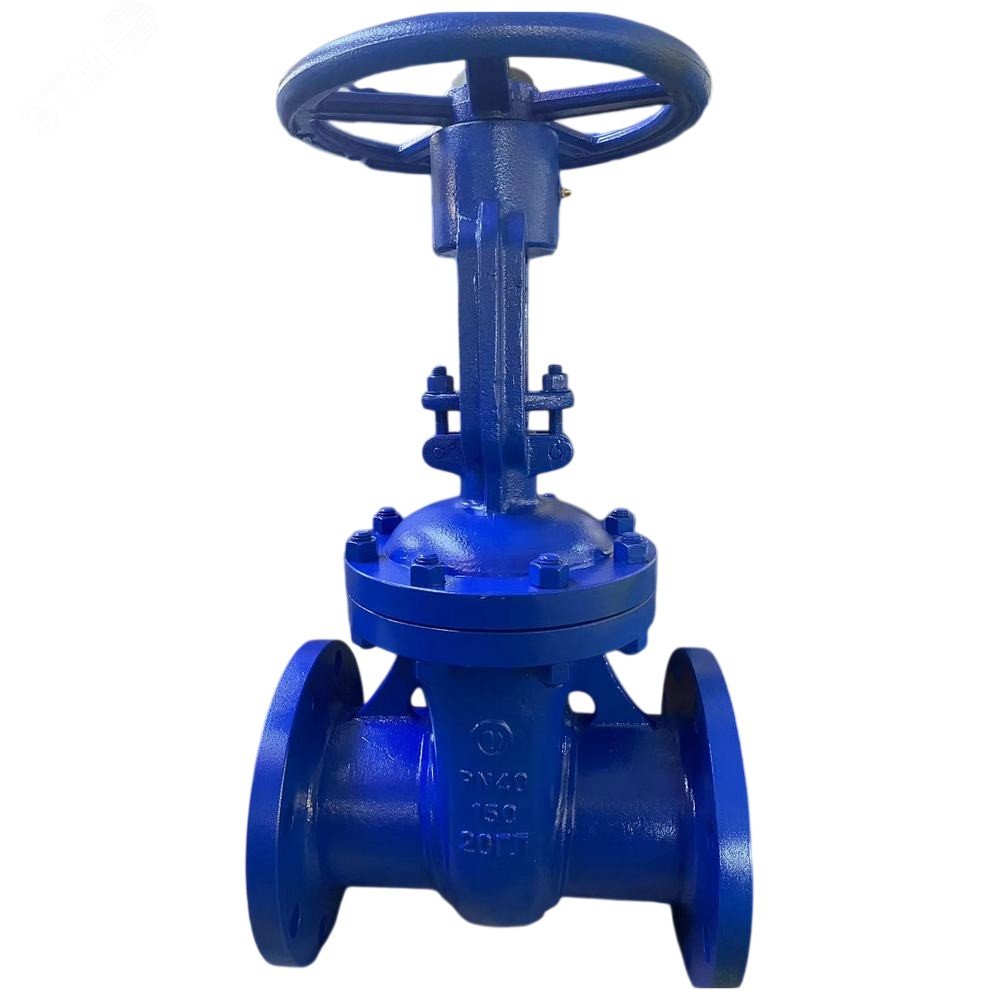

Задвижка клиновая 30лс41нж ЧАЗ ЗКЛ2-16ХЛ Ду100 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, со штурвалом, укороченная

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды. Параметры задвижки клиновой ЧАЗ 30лс41нж укороченной Ду100 Ру16: Тип задвижки - Клиновая Конструкция шпинделя - выдвижной Диаметр номинальный DN - 100 мм Давление условное PN - 16 бар Таблица фигур - 30лс41нж Тип управления - ручной Температура рабочей среды min - от -60 °C Температура рабочей среды max - до + 450 °C Температура окружающей среды min - от -60°C Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Легированная сталь Материал запорного органа - Сталь 20ГЛ, 20ГМЛ, 30ХМЛ Тип уплотнения - ТРГ Вес - 43 кг Страна производитель - Россия Задвижка клиновая 30лс41нж ЧАЗ ЗКЛ2-16ХЛ Ду100 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - ТРГ, со штурвалом, укороченная Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс41нж укороченной Ду100 Ру16: L (строительная длина) = 230 мм H = 565 мм D1 = 215 мм D = 180 мм D0 = 210 мм n отв. d = 8-18 мм Эскиз задвижки клиновой ЧАЗ 30лс41нж укороченной Ду100 Ру16 Материалы деталей задвижки клиновой ЧАЗ 30лс41нж укороченной Ду100 Ру16: № п/п Наименование Материал 1, 2 Корпус, крышка Сталь 30ХМЛ, 20ГЛ, 20ГМЛ 3 Клин (диски) Сталь 30ХМЛ, 20ГЛ с наплавкой 08Х20Н9Г7Т 4 Шпиндель Сталь 20Х13 5 Втулка резьбовая Бронза БрАЖ 9-4 6 Гайка ГОСТ 7805 ГОСТ 9064 № п/п Наименование Материал 7 Болт, шпилька ГОСТ Р ИСО ГОСТ 8 Болт откидной Сталь 35, 40X 9 Прокладка Паронит ПОН-Б, ПМБ, ПУТГ, СНП 10 Набивка сальника Кольца ТРГ 11 Маховик Сталь 20ГЛ, ВЧ 50
