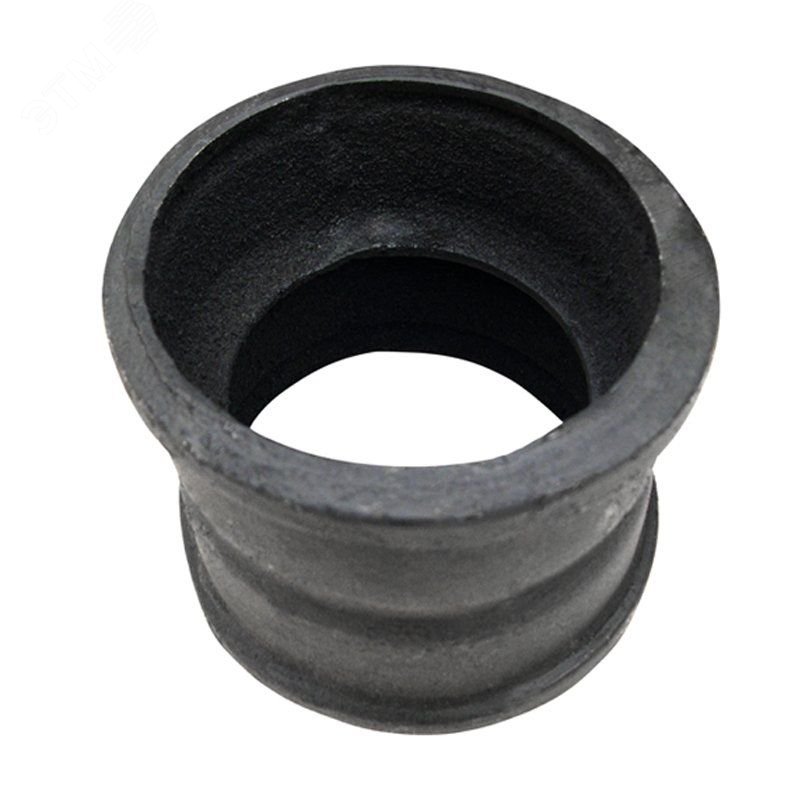

Муфта чугунная соединительная Benarmo ПФРК Ду50 Ру10/16, наружный диаметр 59-72 мм

Муфта соединительная торговой марки "Benarmo" ПФРК (патрубок фланцевый раструб компенсирующий) применяется для перехода с трубы из любого материала (сталь, чугун, полиэтилен, асбоцемент) на фланцевое соединение. Муфта одевается на трубу, и соединение происходит компрессионным методом за счет затягивания болтов и придавливания уплотнения раструба муфты к наружной поверхности трубы. Параметры муфты соединительной Чугун Ру10/16 Ду50: Уплотнение - EPDM Диаметр, DN - 50 мм Наружный диаметр трубы - Дн59 мм Наружный диаметр трубы 2 - Дн72 мм Давление номинальное, PN - 10 бар Материал корпуса - чугун Тип присоединения - фланцевый Среда - вода техническая Температура рабочей среды - до +110 °C Вес - 3.3 кг Страна производитель - Китай Муфта чугунная соединительная Benarmo ПФРК Ду50 Ру10/16, наружный диаметр 59-72 мм Конструкция и материалы муфты соединительной Чугун Ру10/16 Ду50: 1 Корпус Ковкий чугун GGG50 2 Прижимное кольцо Ковкий чугун GGG50 3 Манжета EPDM 4 Болт Оцинкованная сталь 5 Шайба Оцинкованная сталь 6 Гайка Оцинкованная сталь 7 Колпачок Пластик Деталировка муфты Чугун Ру10/16 Ду50 Габаритные и установочные размеры муфты соединительной Чугун Ру10/16 Ду50: Диаметр номинальный, Dn - 50 мм Строительная длина, L1 - 82 мм Дн min - 59 мм Дн max - 72 мм Диаметр D - 165 мм Диаметр D2 - 99 мм Диаметр D3 - 77 мм Количество болтов - резьба = 2 x М12х125
