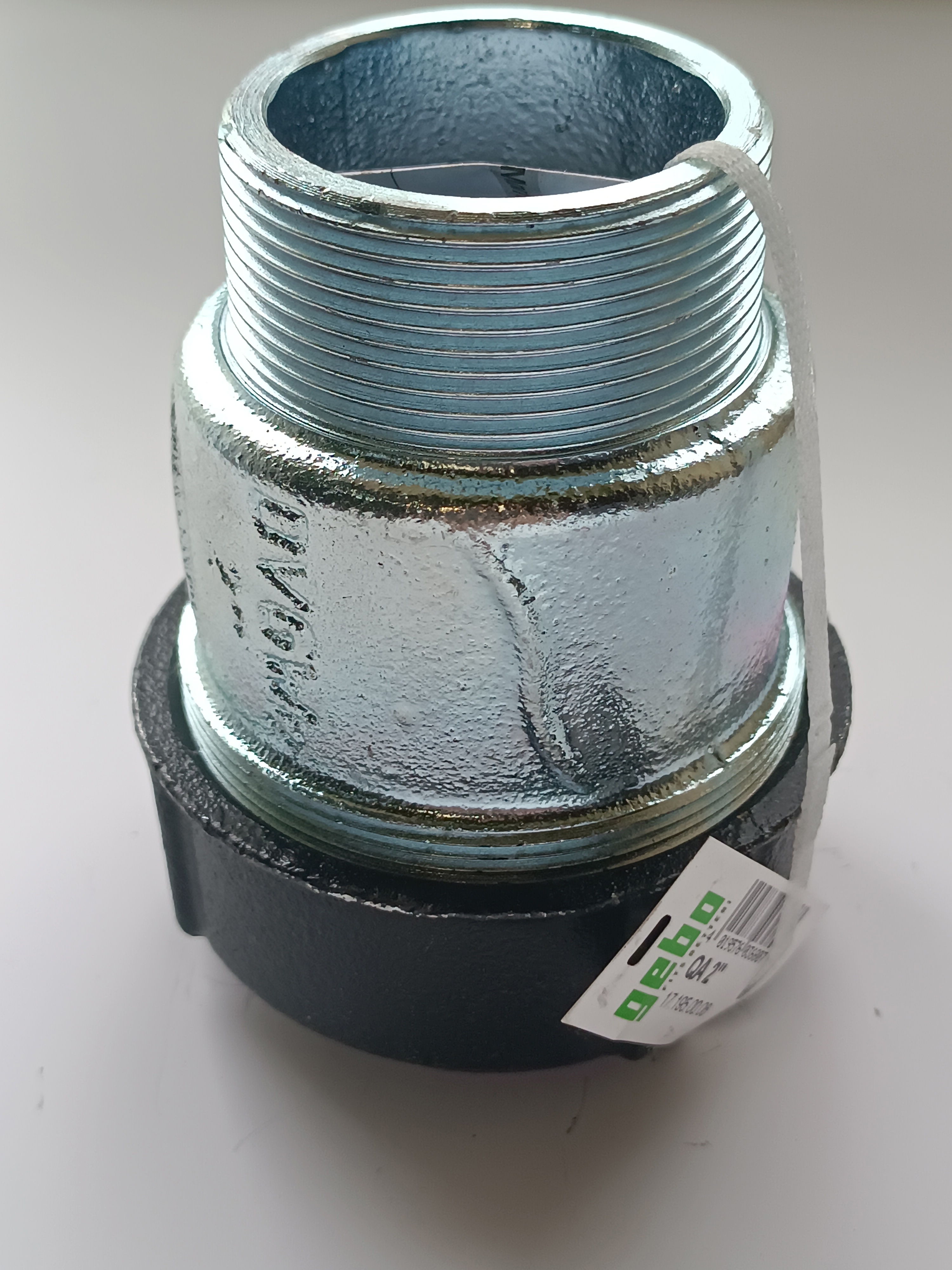

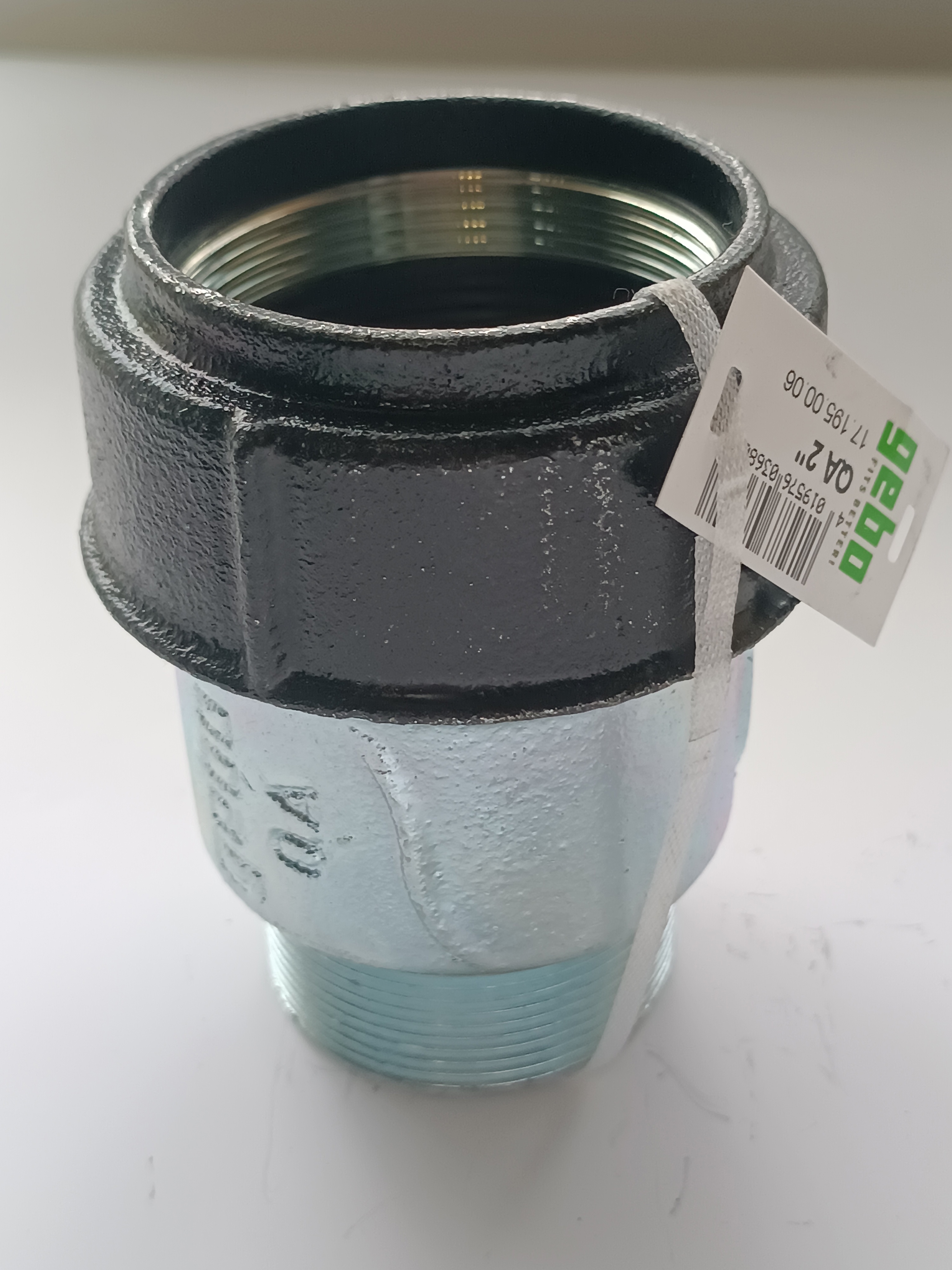

Соединитель Gebo Quick 2" НР-ВР чугун AK 2

Муфта обжимная оцинкованная Gebo Quick AK 2" (59,7 - 63,6 мм) нар. р. Тип товара: Муфта обжимная Тип соединения: обжимной Размер: 2" (59,7 - 63,6 мм) Код товара: (17.195.00.06) Диаметр наружный, мм: 59,7 - 63,6 Номинальный диаметр резьбы: 2" Тип резьбы: Наружная резьба Газ температура (°C): от –20°С до +60°С Питьевое водоснабжение температура (°C): 25°C Хозяйственно-бытовое водоснабжение темпе: 80°C Давление газ: 4 кг/см2 Давления вода: 10 кг/см2 Материал: Чугун (оцинкованный) Среда применения: Вода, газ, нефтепродукты и топливо Инструкция по монтажу GEBO Quick 1. Участок трубы должен быть отрезан вертикально. Убедитесь в том, что на краях трубы нет мусора, неровностей, искажений, резьбы, краски и т.д. 2. При монтаже муфты, детали должны быть установлены поверх трубы в следующей последовательности: конусовидная гайка, обжимное кольцо, распорное кольцо, и уплотнительное кольцо (резиновое). 3. Натяните уплотнительное кольцо по крайней мере на 10 мм от конца трубы. 4. Вставьте конец трубы с отдельными деталями в уплотнительную камеру самого корпуса, убедитесь, что детали посажены точно. 5. Затяните конусовидную гайку на корпус. Держите трубу ровно, убедитесь в том, что труба не крутится пока Вы затягиваете гайку. 6. При использовании динамометрического ключа действуют следующие крутящие моменты, в качестве нормативных показателей: 1/2"– 1" = 120 Нм; 1 1/4"– 2" = 150 Нм
