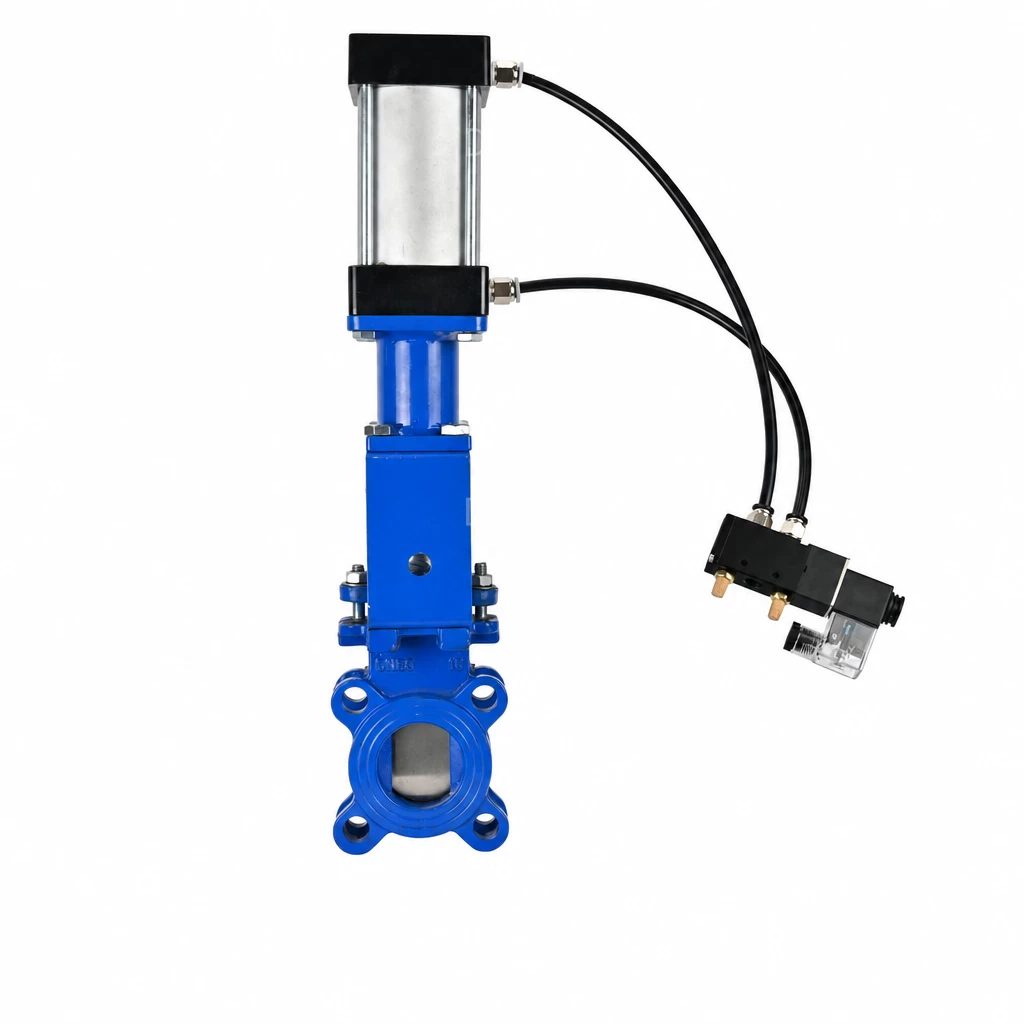

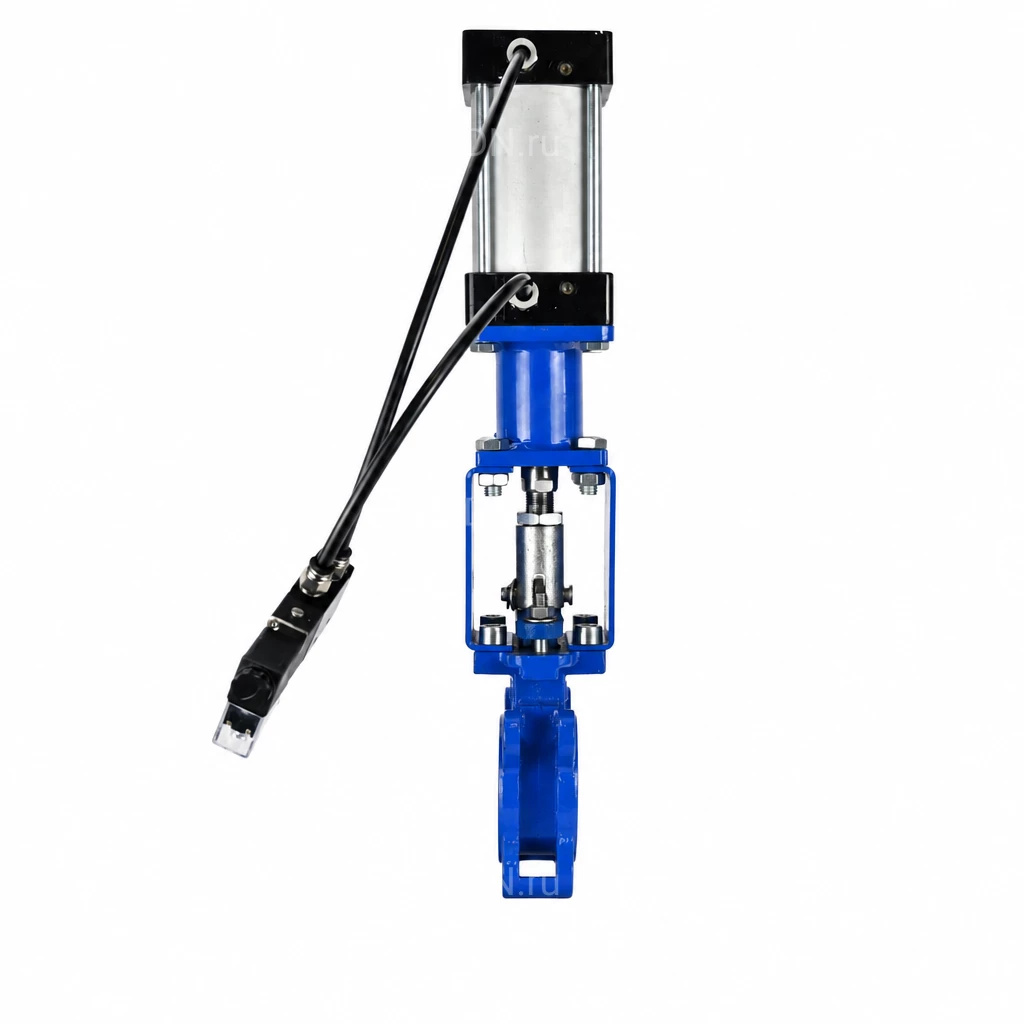

Задвижка шиберная ножевая DN.ru Ду50 Ру10/16 Pp10 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом и пневмораспределителем 4V210-08 DC24V (GVKR1331E-2W-Fb-2P)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Параметры задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V Ду50: Тип задвижки - Шиберная Диаметр номинальный DN - 50 мм Давление номинальное - 10/16 бар Максимальное рабочее давление Рр - 10 бар Температура рабочей среды - от -15 до + 90 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 48 мм Класс материала корпуса - чугун Управление - С пневмоприводом Конструкция шпинделя - выдвижной Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 9 кг Страна производитель - Россия Параметры пневмораспределителя 4V210-08 DC24V: Конструкция - золотникового типа Модель пневмораспределителя - 4V210-08 DC24V Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 16 мм2 Температура эксплуатации - от -20°С до +70°С Максимальная частота срабатывания - 8 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - через пневматические шланги Крепление к поверхности - через сквозные отверстия в корпусе Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″ Размер порта подвода воздуха (в пневмораспределитель) - G1/8″ Время отклика - 0.05 сек Вес - 0.22 кг Средний ресурс - 10 000 000 циклов Видео задвижки шиберной ножевой DN.ru GVKR1331E-2W-Fb-2P Ду50 Ру10/16 Pp10 Габаритные и установочные размеры задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V Ду50: DN - 50 мм L - 48 мм D - 165 мм D1 - 125 мм D2 - 99 мм H - 455 мм Th - М16 Ød - 18 мм N (количество глухих и сквозных отверстий для присоединения одной стороны) - 4 шт Эскиз габаритных размеров задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V Ду50 Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V Ду50: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение EPDM 3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Уплотнение направляющей PTFE 5 Сальник углеродистая сталь WCB (аналог 25Л) 6, 13 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 7–8 Шпилька–Гайка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 9 Шток нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 10 Разъемный штифт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) или углеродистая сталь WCB (аналог 25Л) (DN150-300) 11 Стойка сталь A3 (аналог Ст3) 12 Пластина опорная углеродистая сталь WCB (аналог 25Л) 14 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 15 Пневмоцилиндр - 16 Уплотнение штока NBR Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 4V210-08 DC24V Ду50
