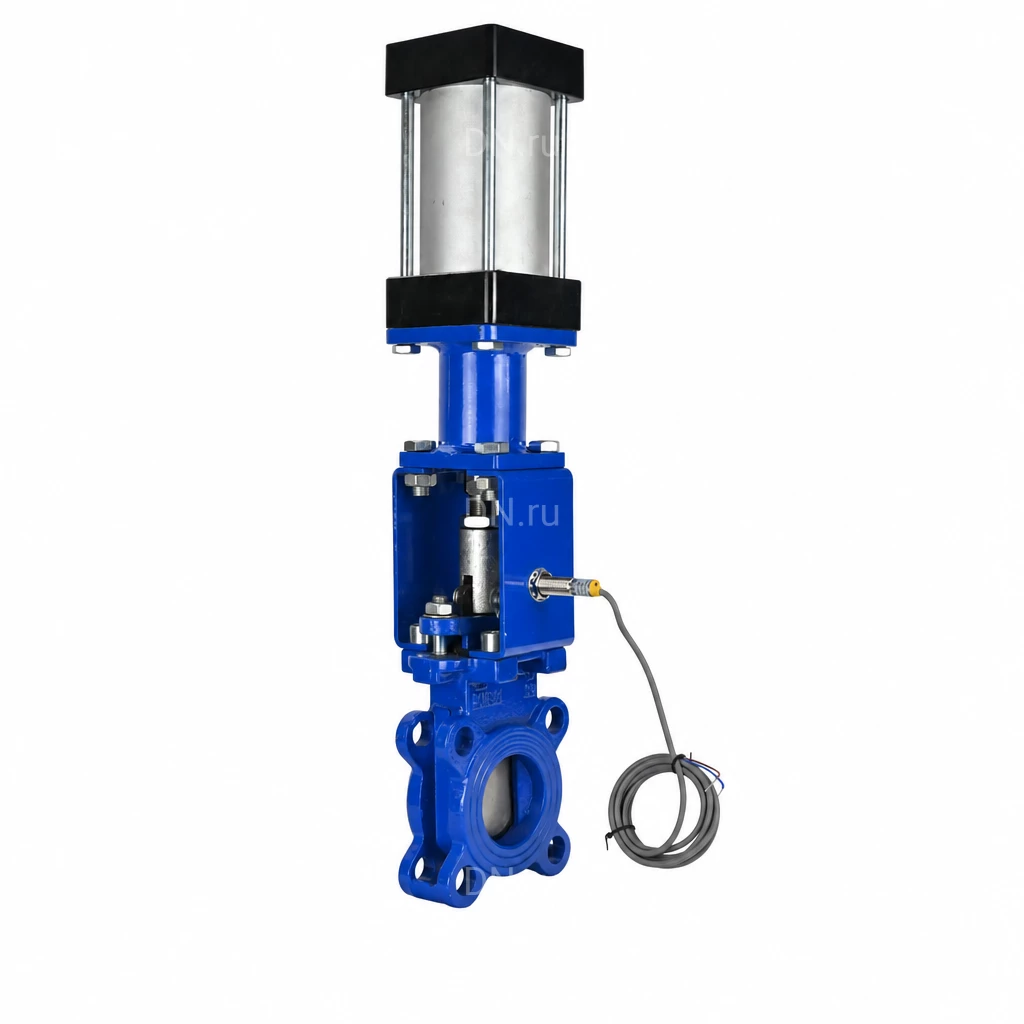

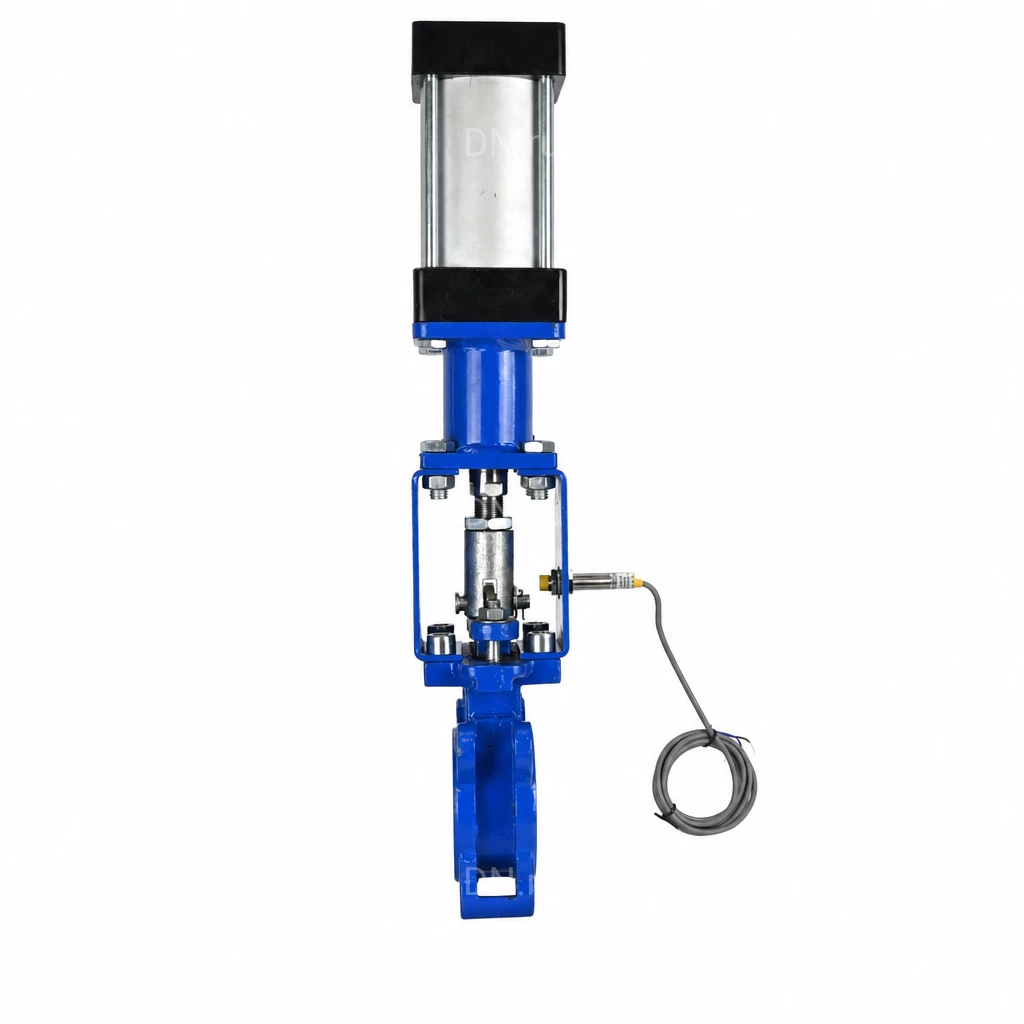

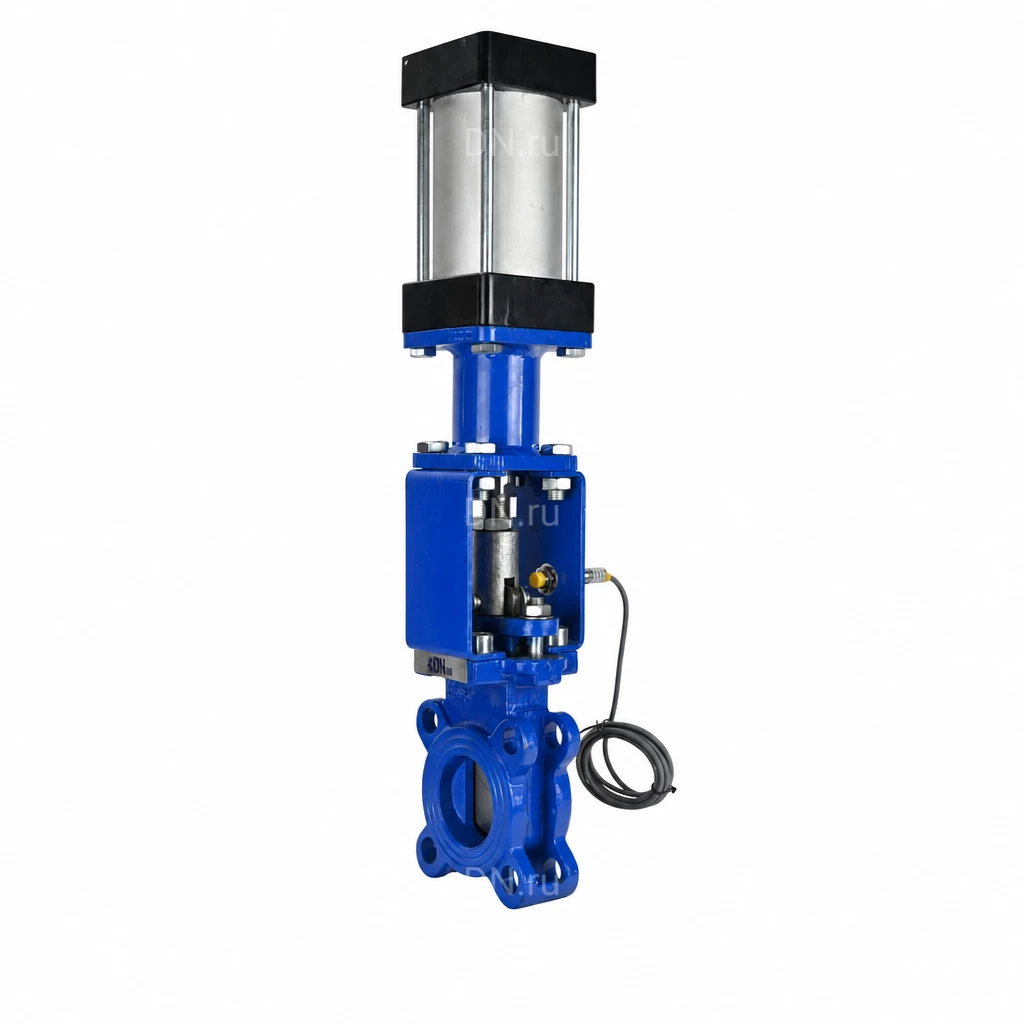

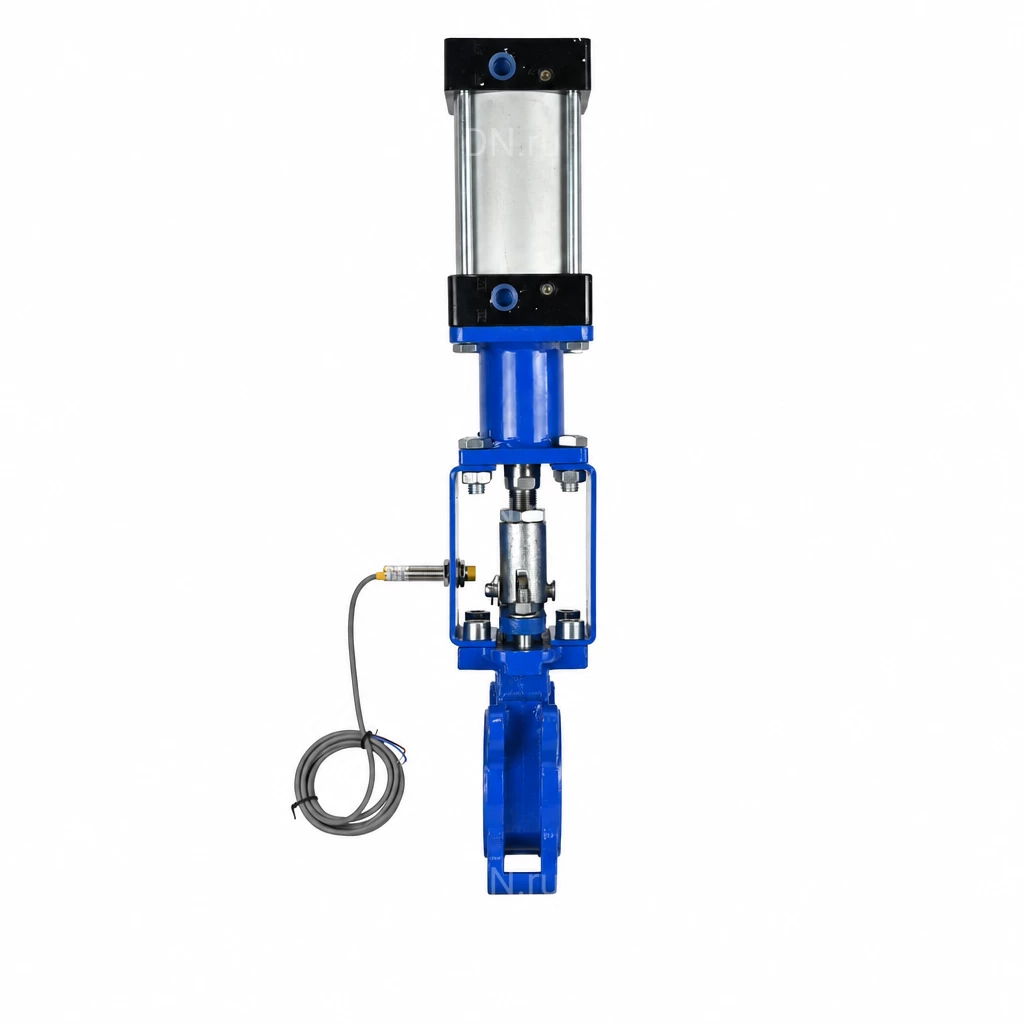

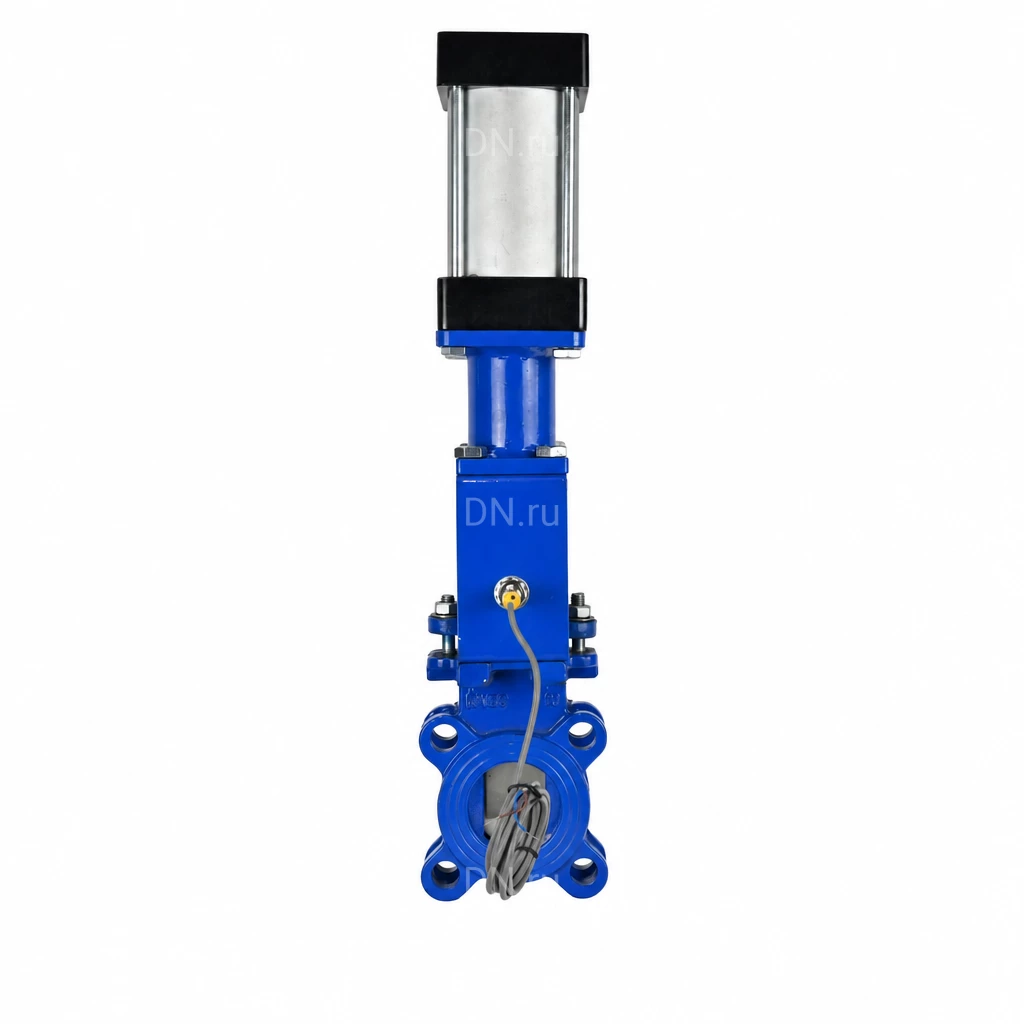

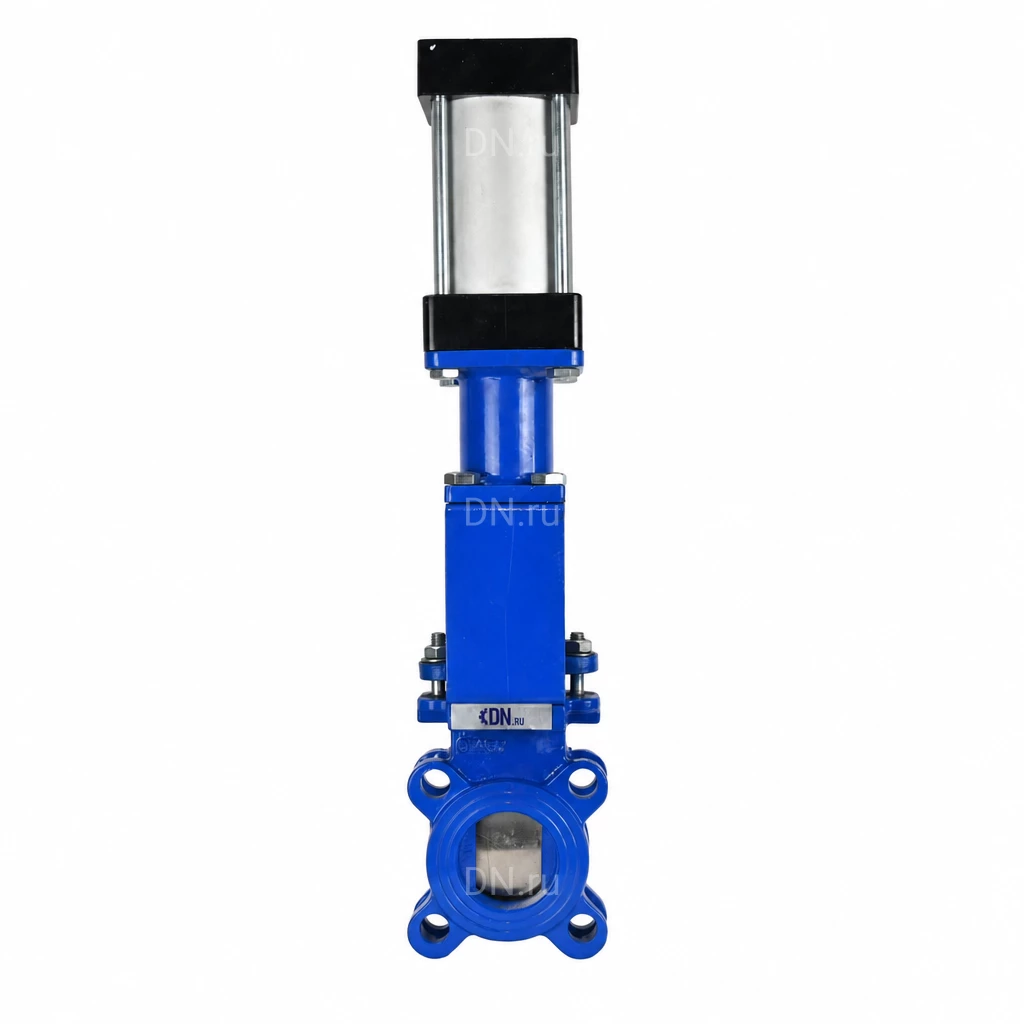

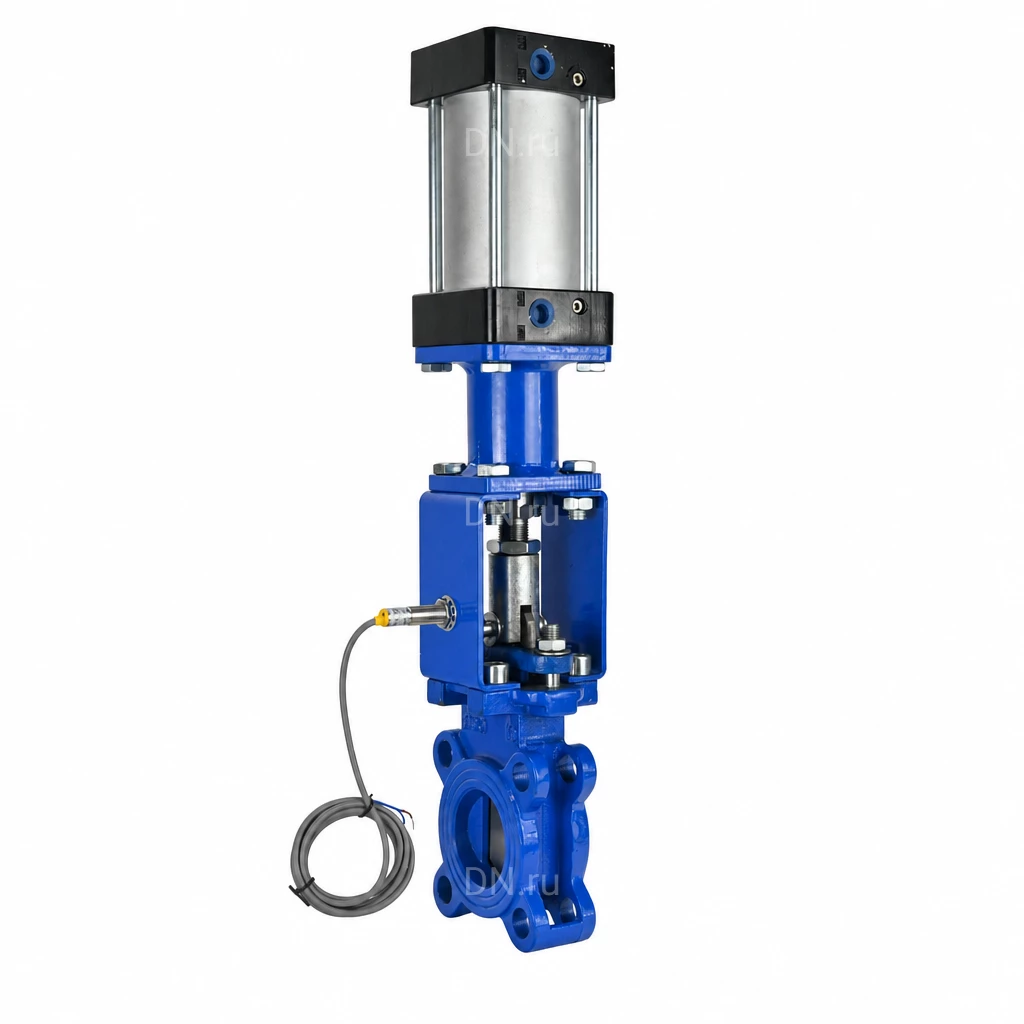

Задвижка шиберная ножевая DN.ru Ду80 Ру10/16 Pp10 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J (GVKR1331E-2W-Fb-2P)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. Параметры задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 LJ12A3-4-J/EZ 220B Ду80: Тип задвижки - Шиберная Диаметр номинальный DN - 80 мм Давление номинальное - 10/16 бар Максимальное рабочее давление Рр - 10 бар Температура рабочей среды - от -15 до + 90 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 51 мм Класс материала корпуса - чугун Управление - С пневмоприводом Конструкция шпинделя - выдвижной Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 14 кг Страна производитель - Россия Видео задвижки шиберной ножевой DN.ru GVKR1331E-2W-Fb-2P Ду80 Ру10/16 Pp10 Параметры индукционного датчика LJ12A3-4-J/EZ: Модель - LJ12A3-4-Z/EX Тип датчика - индукционный Тип конструкции - цилиндрический Напряжение питания - 12-250 Вольт Ток - 300 мА Состояние выхода - нормально разомкнутый Дистанция срабатывания - 4 мм Индикация срабатывания - есть Схема подключения индукционного датчика LJ12A3-4-J/EZ Габаритные и установочные размеры задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 LJ12A3-4-J/EZ 220B Ду80: DN - 80 мм L - 51 мм D - 200 мм D1 - 160 мм D2 - 132 мм H - 530 мм Th - М16 Ød - 18 мм N (количество глухих и сквозных отверстий для присоединения одной стороны) - 8 шт Эскиз габаритных размеров задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 LJ12A3-4-J/EZ 220B Ду80 Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 LJ12A3-4-J/EZ 220B Ду80: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение EPDM 3 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Уплотнение направляющей PTFE 5 Сальник углеродистая сталь WCB (аналог 25Л) 6, 13 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 7–8 Шпилька–Гайка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 9 Шток нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 10 Разъемный штифт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) или углеродистая сталь WCB (аналог 25Л) (DN150-300) 11 Стойка сталь A3 (аналог Ст3) 12 Пластина опорная углеродистая сталь WCB (аналог 25Л) 14 Болт нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 15 Пневмоцилиндр - 16 Уплотнение штока NBR Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P PN16/10/6 Рр10/6 LJ12A3-4-J/EZ 220B Ду80
