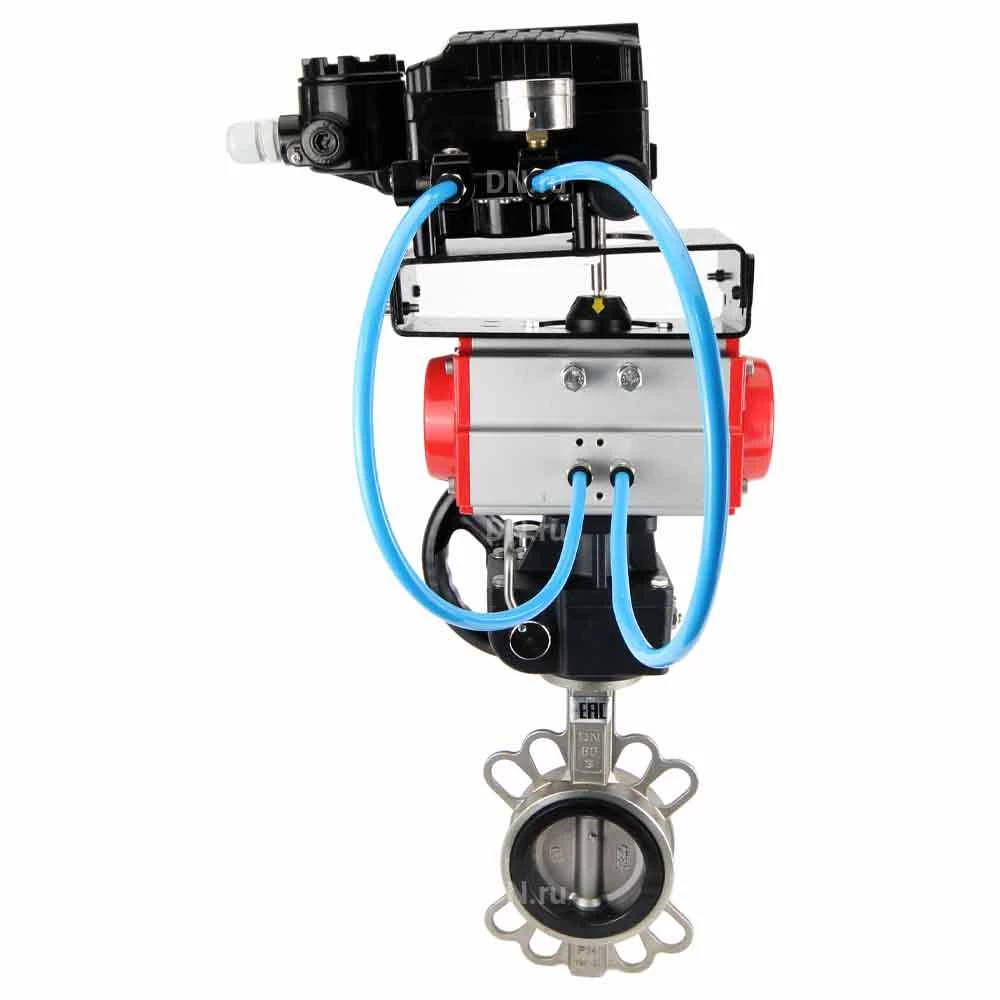

Затвор дисковый поворотный DN.ru Ду300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с пневмоприводом DN.ru PA-DA-140, пневмораспределителем 4M310-08 DC24V и БКВ APL-410N EX (WBV3232V-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16: Тип затвора - поворотный дисковый Модель арматуры - WBV3232V-2W-Fb-H Диаметр - 300 мм Давление номинальное - 16 бар Среда - воздух, масла, топливо, пластичные смазки, животные жиры Температура рабочей среды - от -20 до +200°C Применение - водоснабжение, теплоснабжение Тип присоединения - межфланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 420 Нм Тип ISO-фланца арматуры - F10 Квадрат штока - 22х22 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 27.8 кг Общий вес - 42.12 кг Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru Ду300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с пневмоприводом DN.ru PA-DA-140, пневмораспределителем 4M310-08 DC24V и БКВ APL-410N EX (WBV3232V-2W-Fb-H) Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16: H1 - 240 мм H2 - 315 мм DN - 300 мм Dm - 340 мм Dk - 375 мм L - 78 мм ØC - 75 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16 Материалы деталей затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета Viton 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду300 Ру16 Технические характеристики пневмопривода DN.ru PA-DA-140: Модель привода - PA-DA-140 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 513 Нм Тип ISO-фланца - F10, F12 Квадрат штока - 27х27 мм Вес привода - 13 кг Страна производитель привода - Китай пневмопривод DN.ru PA-DA-140 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-140: A - 75 мм B - 77 мм C - 161 мм D - 172 мм E - 202 мм F - 137.5 мм G - 30 мм H - 130 мм I - 102 мм J - 125 мм M - 27х27 мм N - 31 мм Z - 390 мм d - 55 мм K - M10x16 L - M12x20 Эскиз габаритов пневмопривода DN.ru PA-DA-140 Конструкция пневмопривода DN.ru PA-DA-140: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз пневмопривода DN.ru PA-DA-140 Технические характеристики пневмораспределителя DN.ru 4M310-08 24В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4M310-08 24В Габаритные и установочные размеры пневмораспределителя DN.ru 4M310-08 24В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4M310-08 24В Технические характеристики блока концевых выключателей APL-410N EX взрывозащищенного: Модель блока концевых выключателей - APL-410N EX Защита - всепогодный IP65, взрывозащищенный Exd IIB T6 Температура окружающей среды - от -25°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.05-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 10 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Срок службы - 10 лет Вес - 1.1 кг Блок концевых выключателей APL-410N EX взрывозащищенный Габаритные и установочные размеры блока концевых выключателей APL-410N EX взрывозащищенного: A - 177 мм B - 174 мм C - 178 мм D - 101 мм E - 76 мм F - 57 мм G - 55 мм H - 23 мм I - 27 мм J - 3 мм K - 4 мм d1 - 5 мм d2 - 9.5 мм Эскиз габаритов блока концевых выключателей APL-410N EX взрывозащищенного Материалы деталей блока концевых выключателей APL-410N EX взрывозащищенного: № п/п Деталь Материал 1 Визуальный индикатор ABS пластик / поликарбонат 2 Крышка визуального индикатора поликарбонат 3 Этикетка - 4 Винты крышки нержавеющая сталь 5 Крышка корпуса БКВ литье алюминия под давлением 6 Вал нержавеющая сталь 7 Концевые выключатели - 8 Кулачки (эксцентрики) поликарбонат 9 Корпус БКВ литье алюминия под давлением 10 Клеммник 11 Клемма заземления нержавеющая сталь 12 Отверстие (резьба) для кабельного ввода - 13 Кронштейн нержавеющая сталь Эскиз блока концевых выключателей APL-410N EX взрывозащищенного
