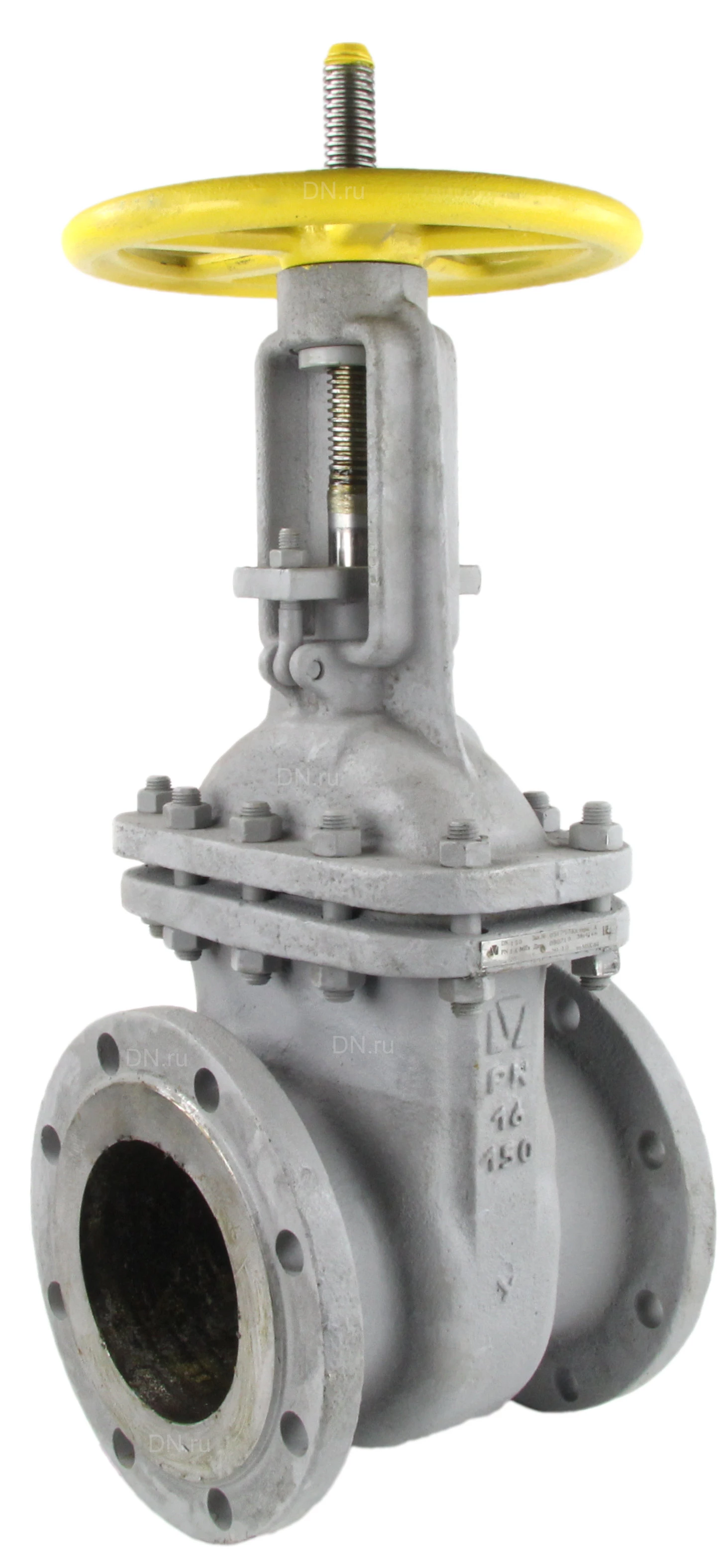

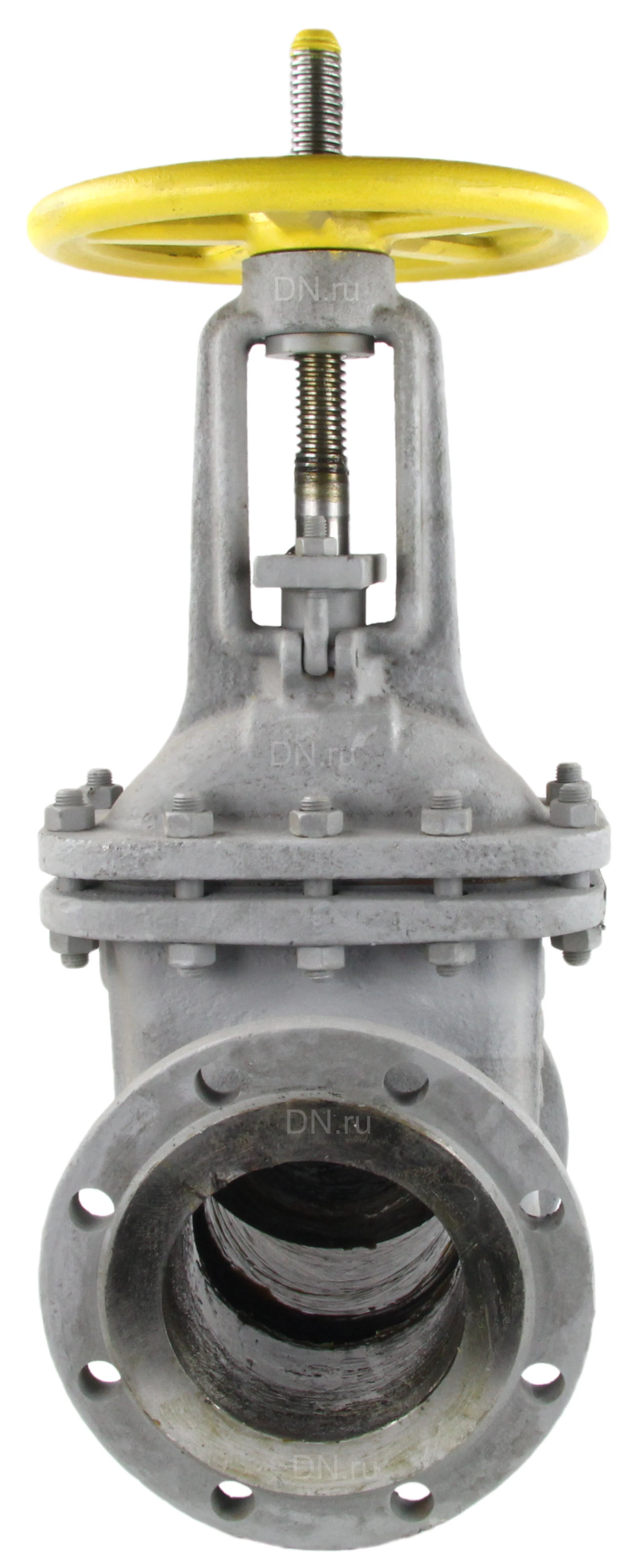

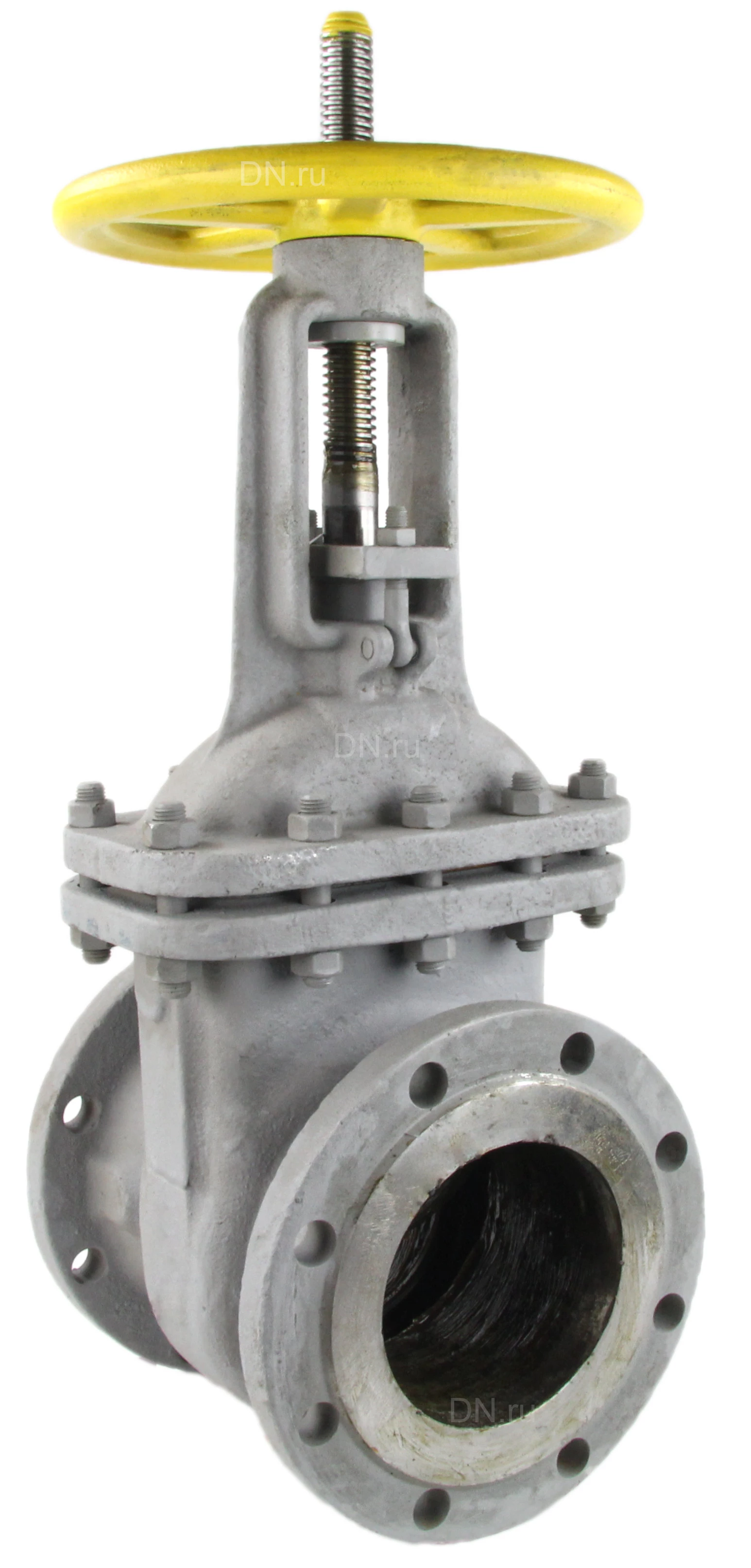

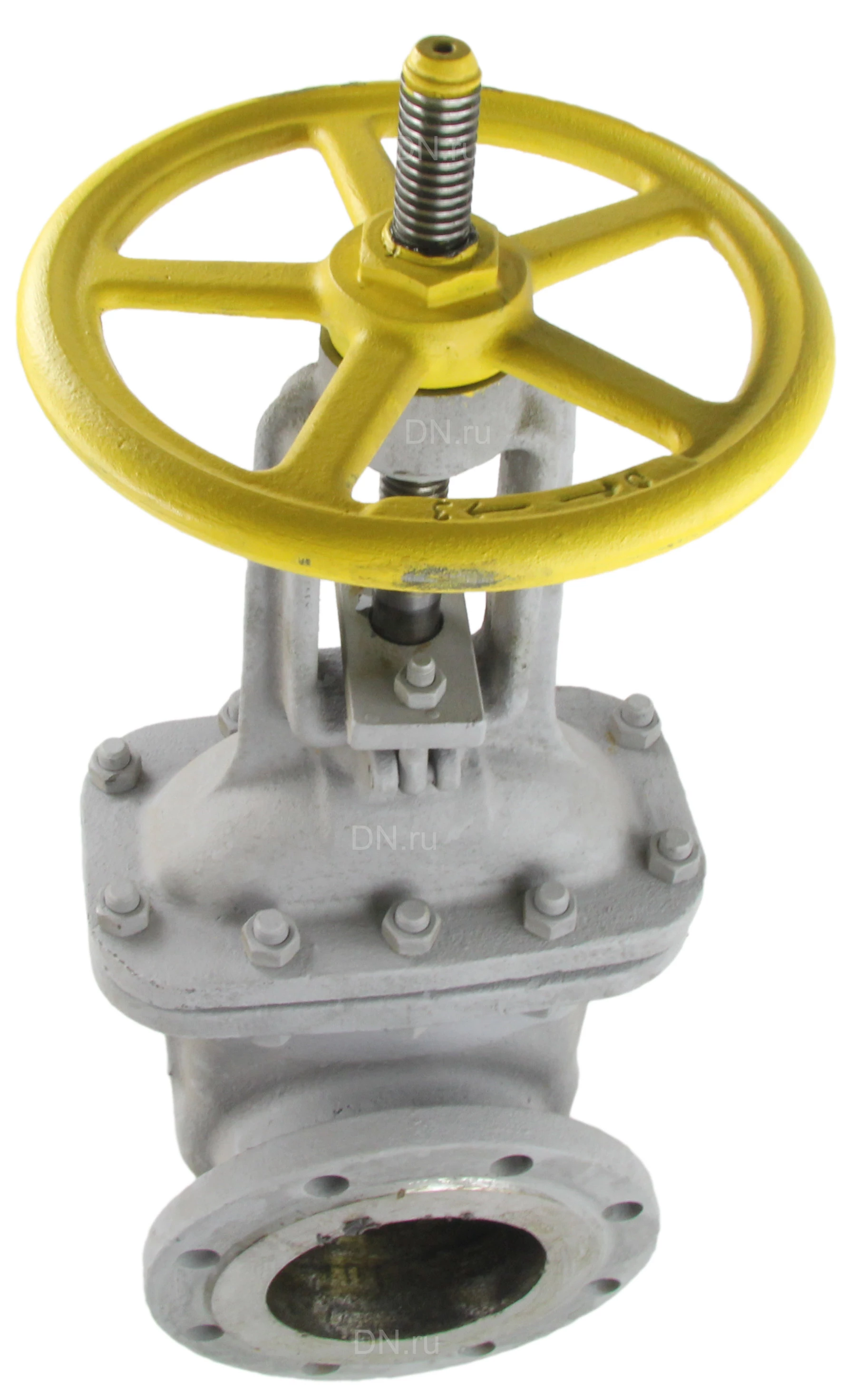

Задвижка клиновая 30с41нж ГАЗ МЗТА ЗКЛ2-16 Ду150 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со штурвалом

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии. Параметры задвижки клиновой МЗТА 30с41нж для газа Ду150 Ру16: Тип задвижки - Клиновая Диаметр номинальный DN - 150 мм Давление условное PN - 16 бар Температура рабочей среды - от -40 до + 450 Тип присоединения - фланцевый Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь 25Л Таблица фигур - 30с41нж ГАЗ Строительная длина - 280 мм Класс материала корпуса - сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Тип покрытия - нержавеющая сталь Вес - 80 кг Страна производитель - Россия Задвижка клиновая 30с41нж ГАЗ МЗТА ЗКЛ2-16 Ду150 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, со штурвалом Габаритные и установочные размеры задвижки клиновой МЗТА 30с41нж для газа Ду150 Ру16: L = 280 мм n отв. d = 8 x 22 мм Эскиз задвижки клиновой МЗТА 30с41нж для газа Ду150 Ру16 Материалы деталей задвижки клиновой МЗТА 30с41нж для газа Ду150 Ру16: № п/п Наименование Материал 1 Корпус Сталь 25Л 2 Крышка Сталь 25Л 3 Клин (диски) Сталь 25Л 4 Шпиндель Сталь 20Х13 5 Гайка шпинделя сталь 45, латунь ЛС59 6 Гайка сталь 25 № п/п Наименование Материал 7 Шпилька, болт сталь 35 8 Болт откидной сталь 35 9 Уплотнение паронит, ТРГ 10 Набивка сальника АГИ, ТРГ 11 Маховик Сталь 25Л 12 Подшипник по ГОСТ 7872-89
