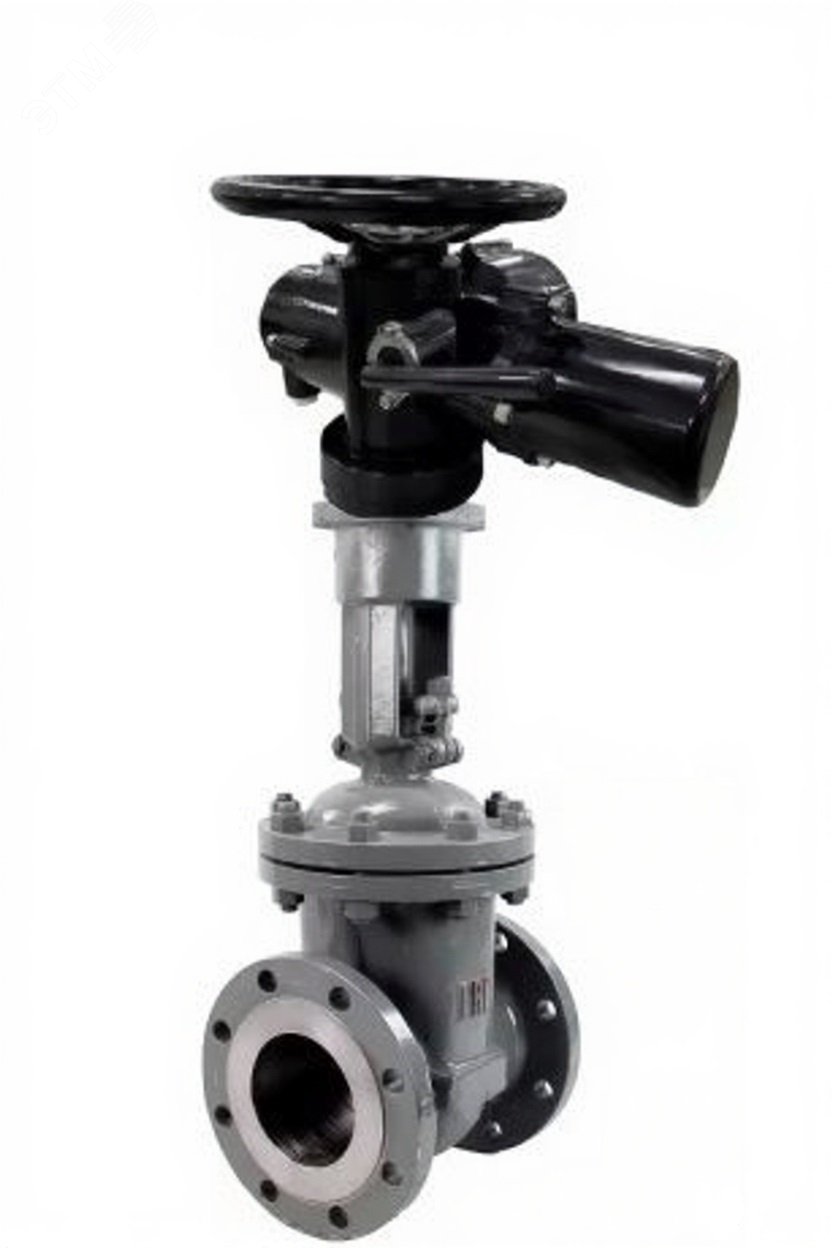

Задвижка клиновая 30с41нж Ci Ду150 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с телескопическим штоком 2000-2500 мм, на штурвал, управление Т-образный ключ, без ключа

Задвижка стальная Ci 30с41нж Т/Ш 2000-2500 на штурвал под ключ предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, а так же других жидких сред неагрессивных к материалам задвижки. При вращении маховика передается вращение ходовой втулке, преобразующей вращательное движение в поступательное движение шпинделя, соединенного с клином, который открывает или закрывает проходное отверстие в зависимости от направления вращения маховика. Задвижку стальную Ci 30с41нж Т/Ш 2000-2500 на штурвал под ключ запрещено использовать в качестве регулирующей арматуры, т.е. она может иметь только два состояния - положение открыто и положение закрыто. Телескопический шток предназначается для открытия и закрытия задвижек с выдвижным и с невыдвижным штоком при установке в колодцах. Его устройство позваляет размещать выдвижной шток арматуры внути себя. Благодаря особенностям конструкции, дающей возможность подстраивать высоту телескопического штока, его можно настроить на глубину залегания трубопровода. Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки неизвестно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры. Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой установленной в колодце. Параметры задвижки стальной Ci 30с41нж Ду150 Ру16: Тип задвижки - Клиновая Диаметр номинальный DN - 150 мм Давление условное PN - 16 бар Температура рабочей среды - от -40 до + 425 Тип присоединения - фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Сталь GS-52/ZG270-500/35Л Материал запорного органа - Сталь 35Л Таблица фигур - 30с41нж Строительная длина - 280 мм Класс материала корпуса - сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Тип покрытия - нержавеющая сталь Цвет задвижки - серый Вес - 71 кг Страна производитель - Китай Задвижка клиновая 30с41нж Ci Ду150 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с телескопическим штоком 2000-2500 мм, на штурвал, управление Т-образный ключ, без ключа Габаритные и установочные размеры задвижки стальной Ci 30с41нж Ду150 Ру16: Dy - 150 мм L - 280 мм H - 680 мм H1 - 850 мм D0 - 250 мм n x d - 8 x 22 мм Материалы деталей задвижки стальной Ci 30с41нж Ду150 Ру16: № Наименование Материал 1, 2 Корпус, клин сталь 35Л 3 Шпиндель нерж. сталь 20x13 4 Крышка сталь 35Л 5 Маховик сталь 35Л Эскиз задвижки стальной Ci 30с41нж Ду150 Ру16 Телескопический шток Орион Профмет для задвижек под ключ Характеристики Крепление телескопического штока - на штурвал Длина минимальная - 2000 мм Длина максимальная - 2500 мм Тип управления телескопическим штоком - T-образный ключ Наличие Т-образного ключа - нет Материалы Длина телескопического штока Минимальная: 2000 мм Максимальная: 2500 мм 1. Трапеция под универсальный Т-образный ключ 32x45 мм Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 2. Пластина для сцепления с опорной плитой Материал: ПЭ100 3. Защитиный чехол Материал: ПНД SDR17 4. Стержень штока, квадрат Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 5. Манжета Материал: EPDM 6. Сцепление стержня и профильной трубы Материал: Ст20 7. Профильная труба толстостенная Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 8. Защитный раструб Материал: ПЭ100 9. Труба толстостенная под выдвижной шток задвижки Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) 10. Фланец для крепления на моховик задвижки Материал: Ст20 Покрытие: Грунт-Эмаль (2 слоя) Эскиз телескопического штока Орион Профмет под ключ
