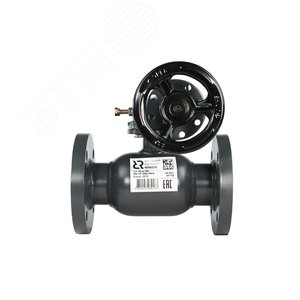

Кран шаровой Ридан Jip-R Premium FF Ду150 Ру25 стандартнопроходной, двухходовой, сталь Q235 (С235), фланцевый, под электропривод

Краны шаровые типа RJIP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред.Класс герметичности – А по ГОСТ 9544.Краны шаровые стальные типа RJIP в основном предназначены для водогликолевых смесей с концентрацией гликоля до 50 % наружных и внутренних тепловых сетей при температуре теплоносителя от минус 20 до 180 °С (от минус 40 до 200°С кратковременно), для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей". (жидкости группы 1 и 2 согласно ТР ТС 032/2013).Кран шаровой типа RJIP может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик.Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара. Основные технические характеристики крана шарового Ридан Jip-R Premium FF Ду150 Ру25: Давление номинальное PN - 25 бар Наружный диаметр Дн - 150 мм Тип присоединения - Фланцевый Среда - вода, водно-гликоливые растворы Тип управления - под редуктор/привод Применение - Водоснабжение, Теплоснабжение Проход шара крана - стандартнопроходной Температура рабочей среды - от -20°С до 180°С Присоединение - фланцевое Управление - голый шток Пропускная способность - 1190 м3/ч Класс герметичности - A по ГОСТ 9544 Проходное сечение - 125 Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F10 Серия - Jip-R Страна производитель - Китай Гарантия - 12 мес. Срок службы - 10 лет Вес - 41 кг Кран шаровой Ридан Jip-R Premium FF Ду150 Ру25 стандартнопроходной, двухходовой, сталь Q235 (С235), фланцевый, под электропривод Габариты и размеры крана шарового Ридан Jip-R Premium FF Ду150 Ру25: A - 140 мм Ødпр - 125 мм L - 350 мм B - 162 мм Эскиз габаритов и размеров крана шарового Ридан Jip-R Premium FF Ду150 Ру25 Таблица деталировки крана шарового Ридан Jip-R Premium FF Ду150 Ру25: № п/п Детали Материал 1 Корпус Сталь Q235 (С235) 2 Шар Сталь SS 304 3 Уплотнение шара PTFE+C 25% 4 Шпиндель 20Cr13 (20Х13) 5 Патрубок 20# Steel (Сталь 20) 6 Втулка 20# Steel (Сталь 20) 7 Тарельчатая пружина 65Mn 8 Шайба 20# Steel (Сталь 20) 9 Кольцевое уплотнение FPM 10 Шайба PTFE+C 25% 11 Кольцевое уплотнение FPM 12 Кольцевое уплотнение FPM 13 Шайба PTFE+C 25% 14 Шайба 20# Steel (Сталь 20) 15 Штифт 45# Steel (Сталь 45) 16 Фланец Сталь Q235 (С235) 17 Фланец Сталь Q235 (С235) Эскиз деталировки крана шарового Ридан Jip-R Premium FF Ду150 Ру25
