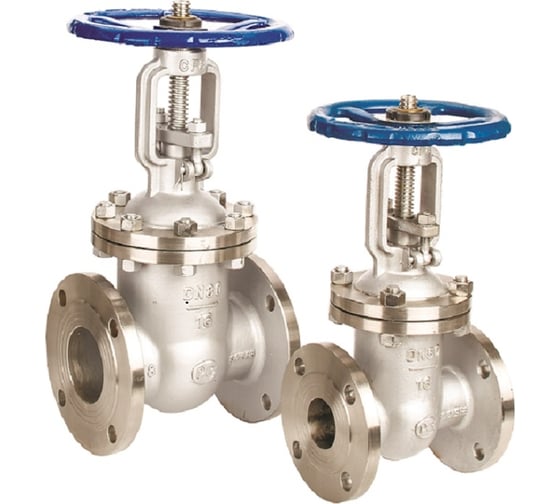

Задвижка клиновая 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR

Задвижка клиновая предназначена для установки на трубопроводе в качестве запорного устройства в системах водоснабжения и химической промышленности.Принцип работы: Клин, соединенный со шпинделем, опускается или поднимается в зависимости от направления вращения штурвала, закрывая или открывая проходное сечение корпуса задвижки. Технические характеристики задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16: Тип задвижки - Клиновая Клин - необрезиненный Модель арматуры - 30нж41нж Уплотнение - Металл Диаметр - 100 мм Давление номинальное - 16 бар Среда - вода, пар, нефтепродукты, газообразные среды Температура рабочей среды - от -29 до +425°C Применение - водоснабжение, теплоснабжение Тип присоединения - Фланцевый Управление - ручное/штурвал/маховик Класс герметичности - A Крутящий момент - 86 Нм Количество оборотов штурвала для открытия/закрытия задвижки - 24 Средний ресурс - 3000 циклов закрытие/открытие Срок службы - 15 лет Гарантия - 1 г. Страна производитель - Россия Вес - 26 кг Задвижка клиновая 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 фланцевая, корпус - нержавеющая сталь 304, материал клина - нержавеющая сталь 304, уплотнение - металл, со штурвалом GAIR Габаритные и установочные размеры задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16: DN - 100 мм L - 230 мм D - 215 мм D1 - 180 мм D2 - 158 мм b - 20 мм f - 3 мм z-d - 8-18 мм Эскиз габаритов задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 Материалы деталей задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Седловое уплотнение нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Клин нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шпиндель нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) + терморасширенный графит (ТРГ) 6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Уплотнение шпинделя терморасширенный графит (ТРГ) 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Шайба алюминиевая бронза ZCuAl10Fe3 (аналог БрАЖ9-4) 13 Штурвал чугун KTH300 (аналог СЧ30) Эскиз материалов задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16 Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Видео испытаний задвижки клиновой 30нж41нж DN.ru GVWR3131M-2W-F-S Ду100 Ру16
