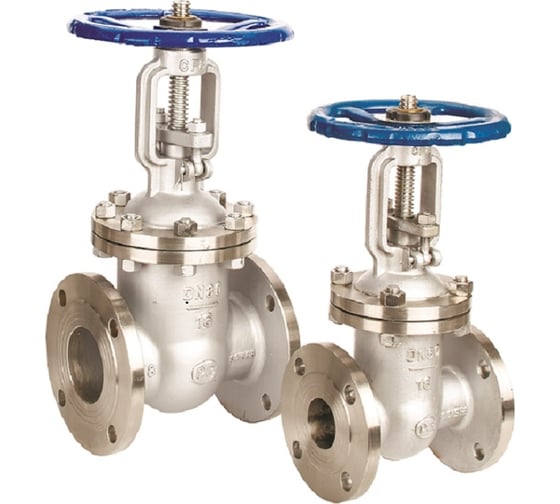

Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды. Технические параметры Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом: Тип задвижки - Клиновая Диаметр номинальный DN - 125 мм Давление условное PN - 16 бар Температура рабочей среды - от -29 до + 425 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Сталь A351 CF8 Материал запорного органа - Нержавеющая сталь ASTM A351 CF8 Таблица фигур - 30нж41нж Строительная длина - 325 мм Класс материала корпуса - нержавеющая сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - однодисковый Тип уплотнения - Графит Тип покрытия - без покрытия Вес - 37 кг Страна производитель - Китай/Малайзия Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом Габаритные размеры Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом: Ду - 125 мм D - 244 мм D1 - 210 мм D2 - 185 мм L - 255 мм B - 19 мм F - 3 мм Z-ød - 8-Ø22 Эскиз Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом Спецификация материалов Задвижка клиновая 30нж41нж Китай/Малайзия Ду125 Ру16 фланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графит, со штурвалом: № Наименование Материал 1 Корпус Сталь A351 CF8 2 Клин Сталь A351 CF8 3 Шпиндель Нержавеющаясталь SS304 4 Прокладка Нержавеющаясталь SS304+графит 5 Шпильки Нержавеющаясталь SS201 6 Гайки Нержавеющаясталь SS201 7 Крышка Сталь A351 CF8 8 Уплотнение сальниковое графит 9 Фланец сальника Нержавеющаясталь SS201 10 Рамка Сталь A351 CF8 11 Втулка шпинделя ВЧШГ QT450 12 Гайка рамки Сталь 25 13 Маховик ВЧШГ QT400-17 14 Гайка маховика Сталь 35
