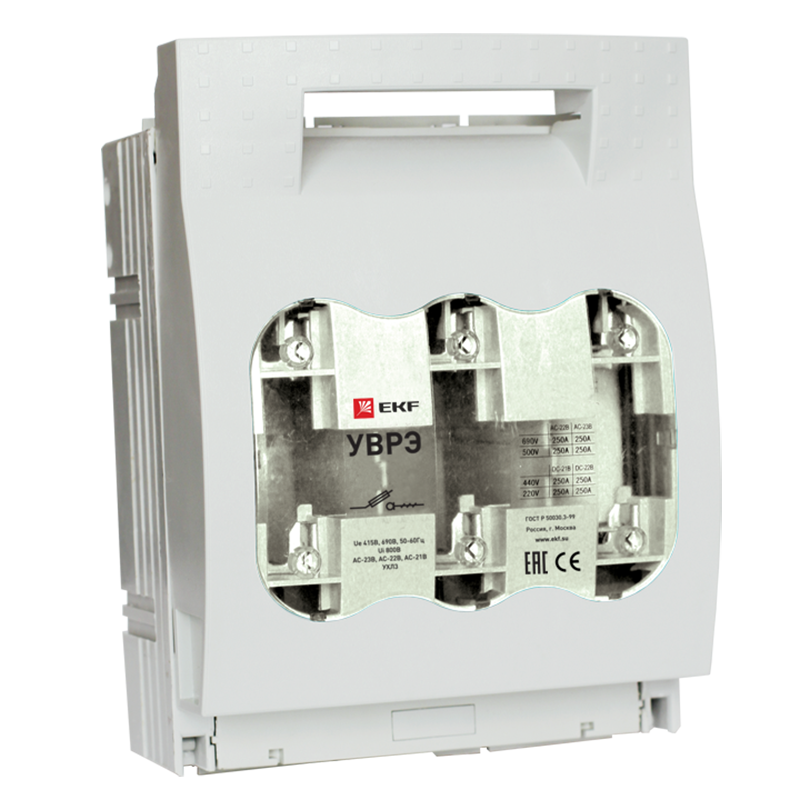

Выключатель-разъединитель EKF УВРЭ 160 А, откидной, под предохранитель ППН Uvre-160

Выключатели-разъединители EKF УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены). Применяются в вводно-распределительных устройствах, распределительных и шкафах управления. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO+NC. Параметры выключателя-разъединителя EKF УВРЭ 160 А EKF УВРЭ 160А: Номинальный ток In - 160 А Напряжение - 690В Климатическое исполнение - УХЛ3 Род тока - Переменный Количество полюсов - 3 Max сечение присоединяемых проводников - 70 мм2 Степень защиты корпуса - IP30 Способ монтажа - На монтажную панель Механическая износостойкость - не менее 1400 циклов Температура рабочей среды - от -25°C до +50°C Цвет - серый Срок службы - 10 лет Страна производитель - Китай Выключатель-разъединитель EKF УВРЭ 160 А, откидной, под предохранитель ППН Uvre-160 Габаритные размеры выключателя-разъединителя EKF УВРЭ 160 А EKF УВРЭ 160А: A - 106 мм B - 200 мм c - 82.5 мм D - 45 мм F - 37 мм G - 60 мм H - 155 мм L - 100 мм M - 181 мм P - 115 мм Q - 17 мм R - 8 мм X - 33 мм Эскиз габаритных размеров выключателя-разъединителя EKF УВРЭ 160 А EKF УВРЭ 160А
