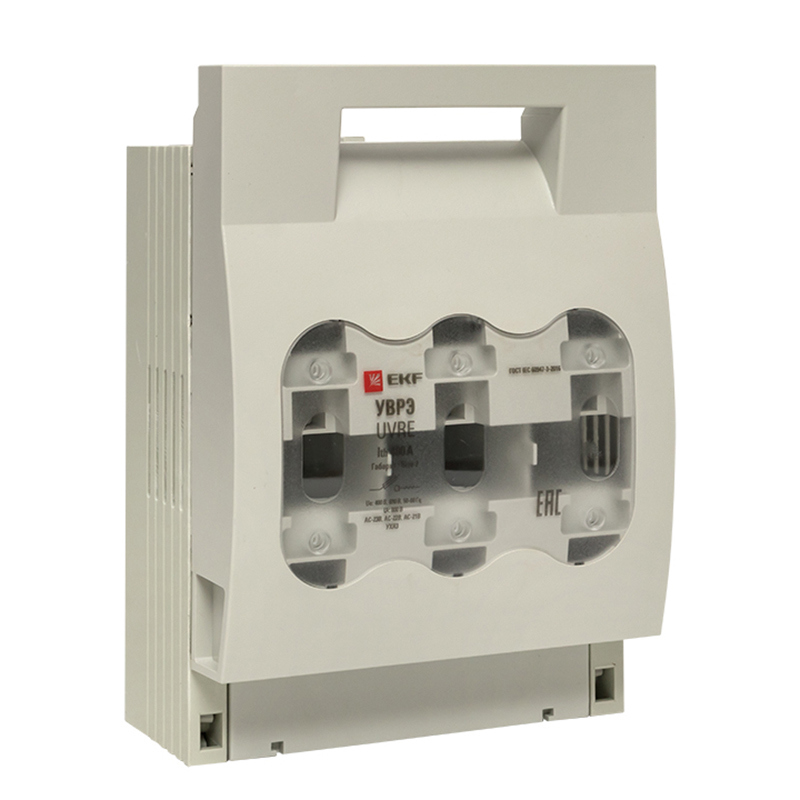

Выключатель-разъединитель EKF УВРЭ 400 А, откидной, под предохранитель ППН uvre-400

Выключатели-разъединители EKF УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены). Применяются в вводно-распределительных устройствах, распределительных и шкафах управления. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO+NC. Параметры выключателя-разъединителя EKF УВРЭ 400 А EKF УВРЭ 400А: Номинальный ток In - 400 А Напряжение - 690В Климатическое исполнение - УХЛ3 Род тока - Переменный Количество полюсов - 3 Max сечение присоединяемых проводников - 240 мм2 Степень защиты корпуса - IP30 Способ монтажа - На монтажную панель Механическая износостойкость - не менее 800 циклов Температура рабочей среды - от -25°C до +50°C Цвет - серый Срок службы - 10 лет Страна производитель - Китай Выключатель-разъединитель EKF УВРЭ 400 А, откидной, под предохранитель ППН uvre-400 Габаритные размеры выключателя-разъединителя EKF УВРЭ 400 А EKF УВРЭ 400А: A - 210 мм B - 288 мм c - 128 мм D - 80 мм F - 48 мм G - 92 мм H - 249 мм L - 124 мм M - 255 мм P - 210 мм Q - 25 мм R - 10 мм X - 65 мм Эскиз габаритных размеров выключателя-разъединителя EKF УВРЭ 400 А EKF УВРЭ 400А
