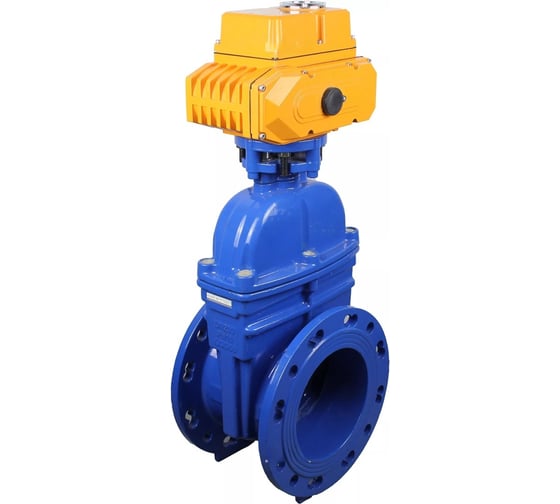

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду100 Ру16 фланцевая, клин - обрезиненный, с ISO-фланцем, круглым штоком, с колонкой управления F10 (ОСТ тип А, Б) L=2000, электроприводом DN.ru MT-N-010EM-O1-220VAC-У1 220В, цвет - синий

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду100 с электроприводом MT-N-010EM-O1-220VAC-У1 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 220В 50 Гц. Параметры задвижки клиновой DN.ru 30ч939р Ду100 Ру: Тип задвижки - Клиновая Диаметр номинальный - 100 мм ISO фланца - F10 Крутящий момент - 100 Нм Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Конструкция шпинделя - невыдвижной Длина колонки управления - 2000 мм Тип кронштейна для крепления колонки управления - F10 (ОСТ тип А, Б) Вес колонки управления - 44.9 кг Клин - обрезиненный Цвет - Синий Вес - 20.3 кг Страна производитель - Россия Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru GVWN1414E-2W-F Ду100 Ру16 фланцевая, клин - обрезиненный, с ISO-фланцем, круглым штоком, с колонкой управления F10 (ОСТ тип А, Б) L=2000, электроприводом DN.ru MT-N-010EM-O1-220VAC-У1 220В, цвет - синий Габаритные и установочные размеры задвижки клиновой DN.ru 30ч939р Ду100 Ру с электроприводом MT-N-010EM-O1-220VAC-У1: DN - 100 мм L - 190 мм H - 378 мм D - 220 мм B - 154 мм C - 180 мм M - 308 мм n-Ød - 8-19 мм Эскиз задвижки клиновой DN.ru 30ч939р Ду100 Ру Материалы задвижки клиновой DN.ru 30ч939р Ду100 Ру: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Клин чугун GGG50 (аналог ВЧ50) + EPDM 3 Гайка штока латунь 4 Шток сталь углеродистая или нержавеющая сталь SS 420/2Cr13 (аналог ст.20Х13) 5 Прокладка EPDM 6 Крышка чугун GGG50 (аналог ВЧ50) 7 Кольцо углеродистая сталь 8 Уплотнительное кольцо EPDM 9 Болты углеродистая сталь 10 ISO-фланец чугун GGG50 (аналог ВЧ50) 11 Сальник чугун GGG50 (аналог ВЧ50) 12 Уплотнительное кольцо EPDM 13 Болты углеродистая сталь Эскиз материалов задвижки клиновой DN.ru 30ч939р Ду100 Ру Параметры электропривода DN.ru MT-N-010EM-O1-220VAC-У1: Тип электропривода - Многооборотный Крутящий момент - 100 Нм Напряжение питания - 220В Номинальный потребляемый ток - 1 А Скорость - 5 об./мин. Максимальное число оборотов привода - 50 Степень защиты корпуса - IP67 Взрывозащита - нет Тепловая защита - есть Страна производитель - Китай Тип ISO-фланца - F10/F12 Вес привода - 10 кг Электропривод DN.ru MT-N-010EM-O1-220VAC-У1 Габаритные и установочные размеры электропривода DN.ru MT-N-010EM-O1-220VAC-У1: O - 40 мм A - 149 мм B - 119 мм C - 114 мм D - 200 мм E - 151 мм F - 105 мм G - 117 мм Эскиз электропривода DN.ru MT-N-010EM-O1-220VAC-У1
