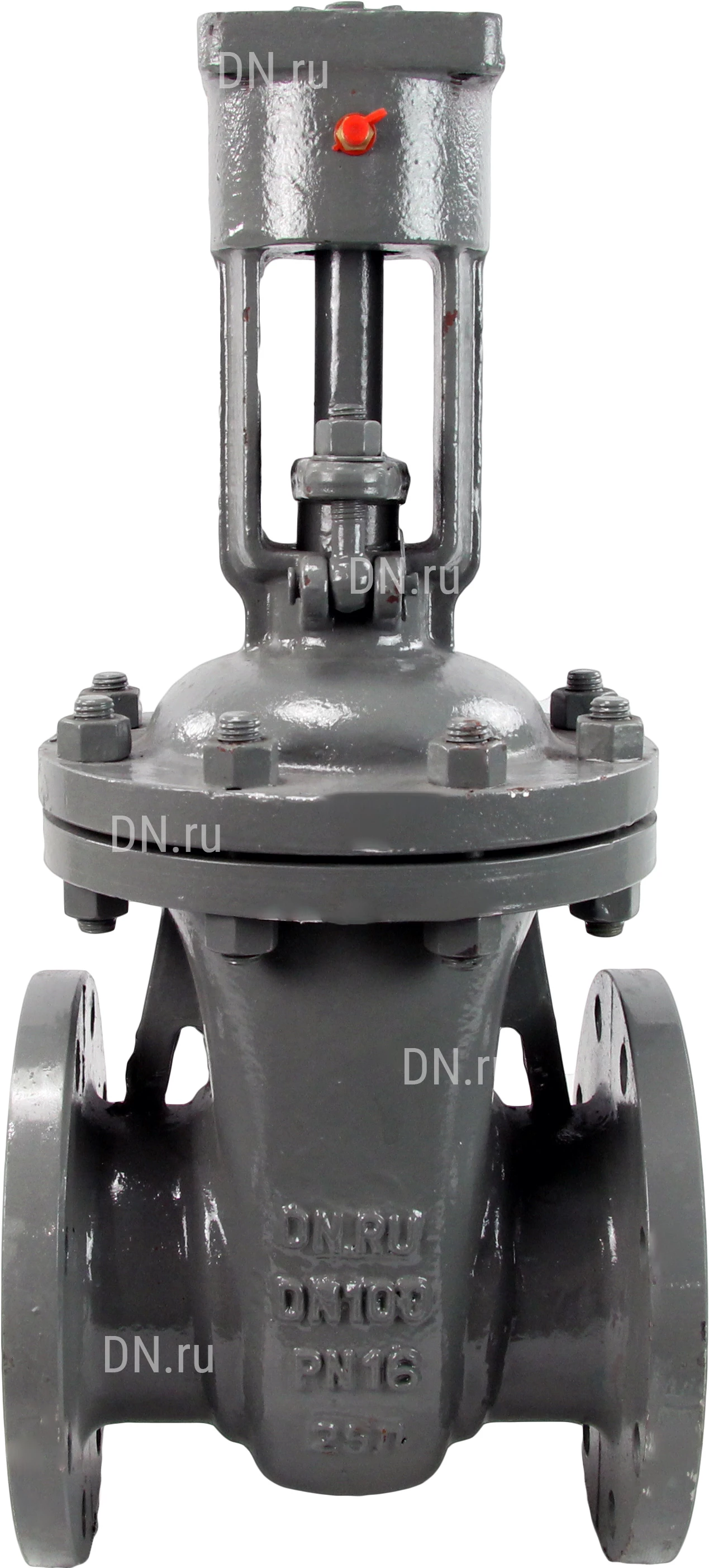

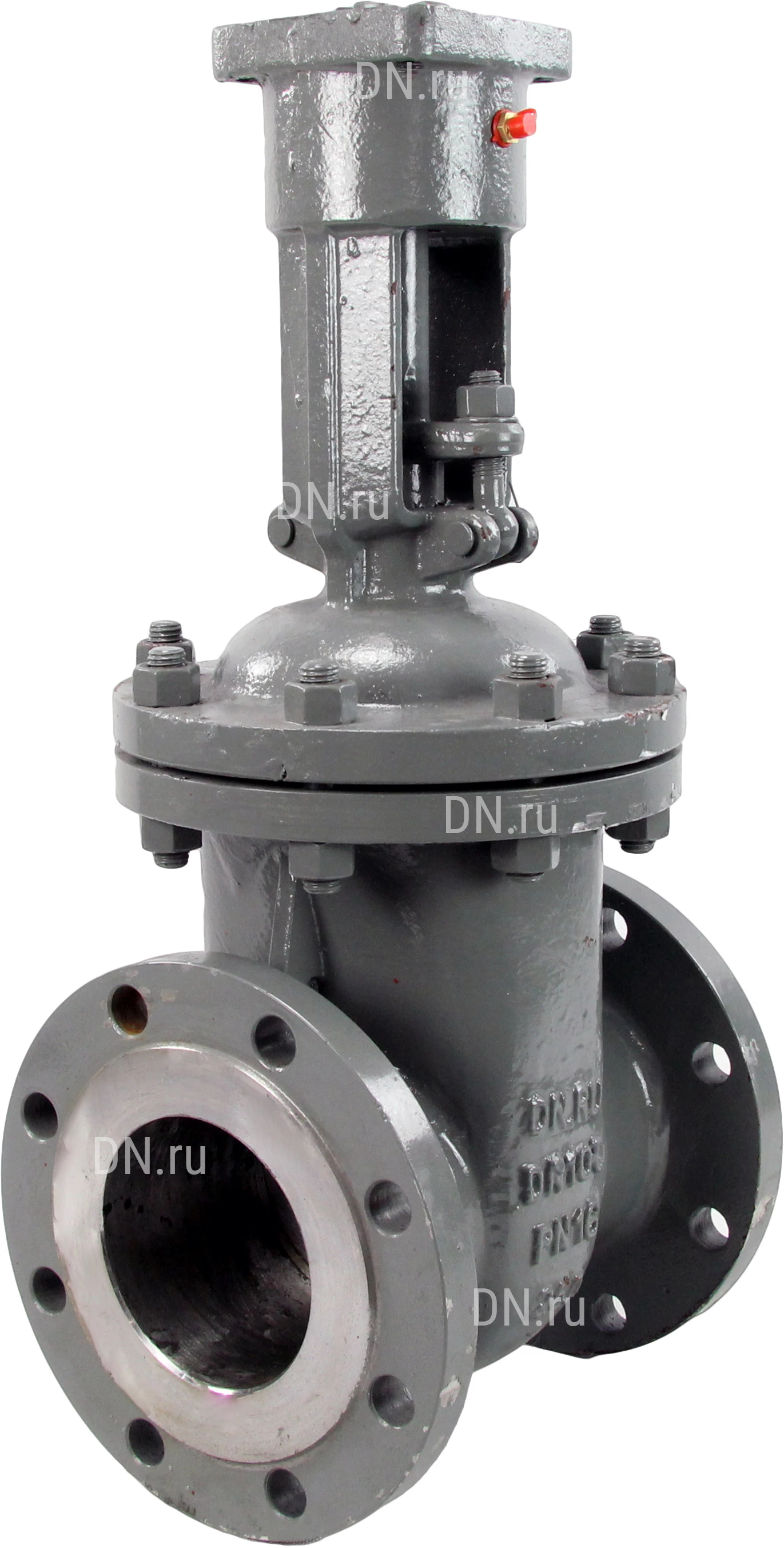

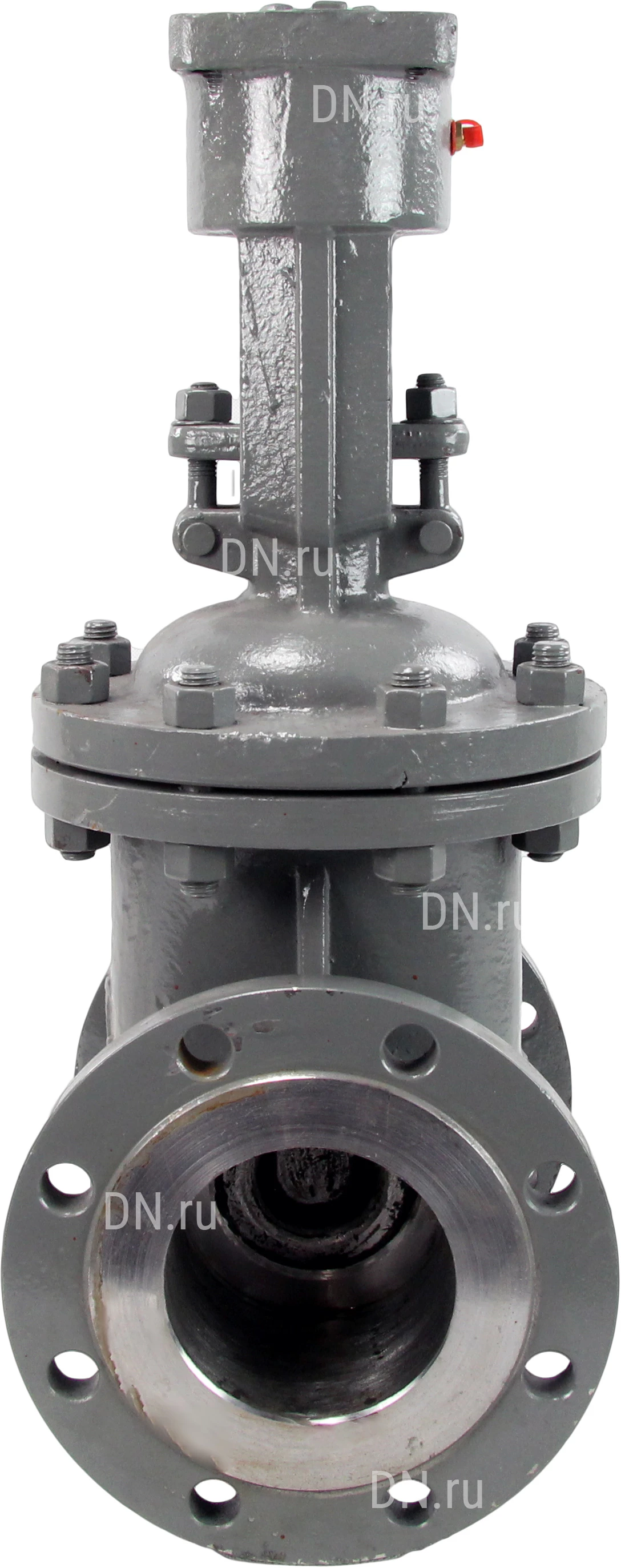

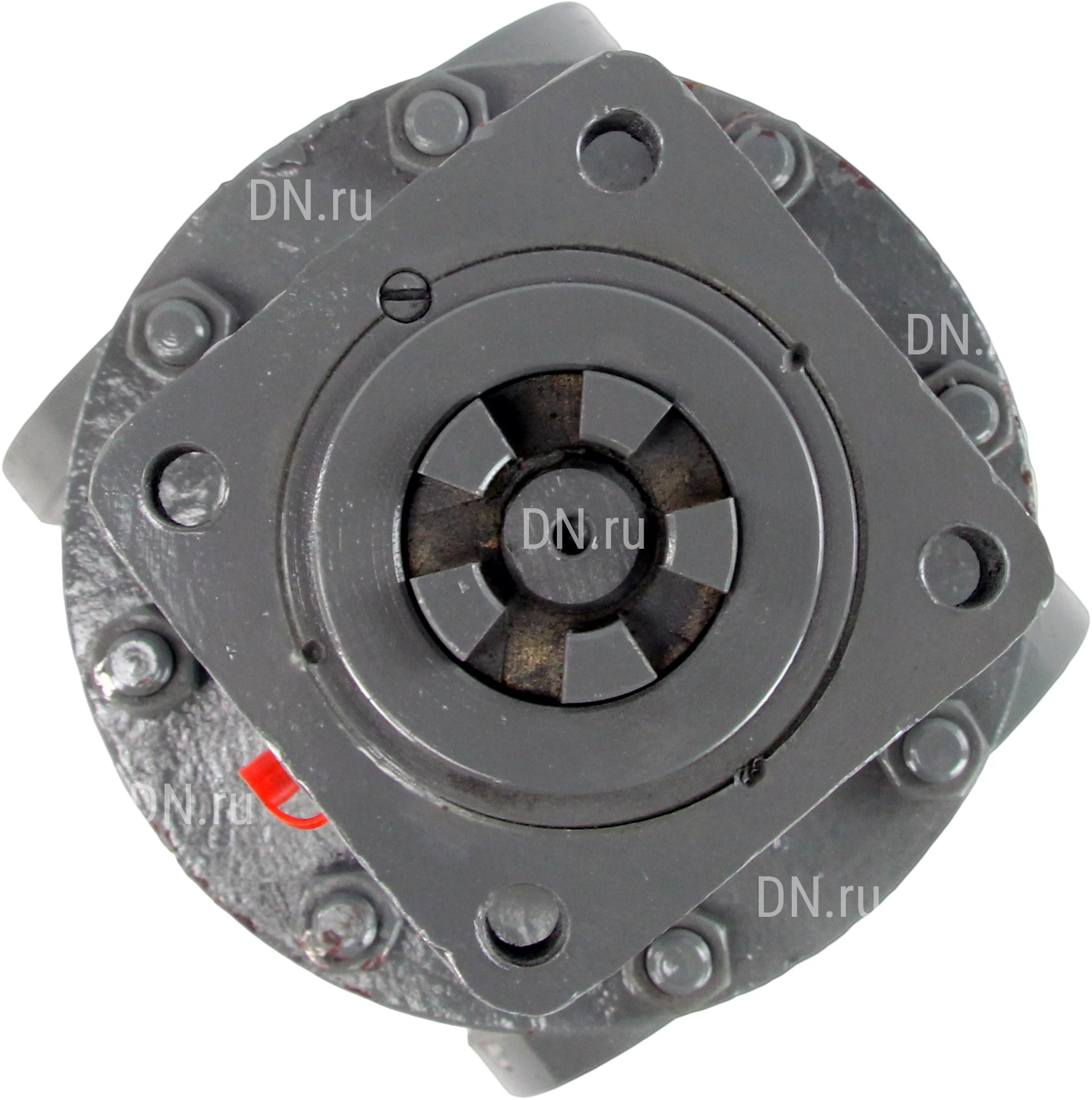

Задвижка клиновая 30с941нж DN.ru GVWR2134M-2W-F-ОСТ Ду50 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с ОСТ-фланцем, с голым штоком

Задвижка клиновая предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел и нефтепродуктов по отношению к которым материалы, применяемые в задвижке, коррозионностойкие. Общие характеристики задвижки DN.ru 30с941нж Ду50: Тип задвижки - Клиновая Диаметр номинальный DN - 50 мм Давление условное PN - 16 бар Тип присоединения по ГОСТ 34287-2017 - Тип АК Размер штока арматуры - 100 мм Температура рабочей среды - от -30 до + 425 Тип присоединения - Фланцевый Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л Материал запорного органа - Сталь WCB+D507MO Таблица фигур - 30с941нж Строительная длина - 180 мм Класс материала корпуса - сталь Управление - голый шток Конструкция шпинделя - выдвижной Клин - двухдисковый Тип уплотнения - Металл Цвет задвижки - Оранжевый Вес - 15 кг Страна производитель - Россия Задвижка клиновая 30с941нж DN.ru GVWR2134M-2W-F-ОСТ Ду50 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с ОСТ-фланцем, с голым штоком Габаритные и установочные размеры задвижки DN.ru 30с941нж Ду50: DN - 50 мм L - 180 мм (строительная длина) H - 240 мм D - 160 мм D1 - 125 мм D2 - 100 мм b - 18 мм Zxød - 4 x 18 мм Эскиз задвижки DN.ru 30с941нж Ду50 Посадочные размеры под электропривод для задвижки DN.ru 30с941нж Ду50: Присоединение по ГОСТ 34287-2017 - Тип АК n - M12 HxH - 100 мм D - 70 мм D1 - 104 мм d - 44 мм d1 - 32 мм h - 3 мм h1 - 5 мм Эскиз посадочных размеров под электропривод для задвижки DN.ru 30с941нж Ду50: Основные материалы деталей задвижки DN.ru 30с941нж Ду50: № п/п Наименование детали Материал 1 Гайка шпинделя латунь 2 Уплотнение графит 3 Болт/гайка Ст35 4 Шток сталь 2cr13 5 Седло WCB+D507 6 Клин WCB+D507MO 7 Корпус сталь 25Л Эскиз материалов деталей задвижки DN.ru 30с941нж Ду50
