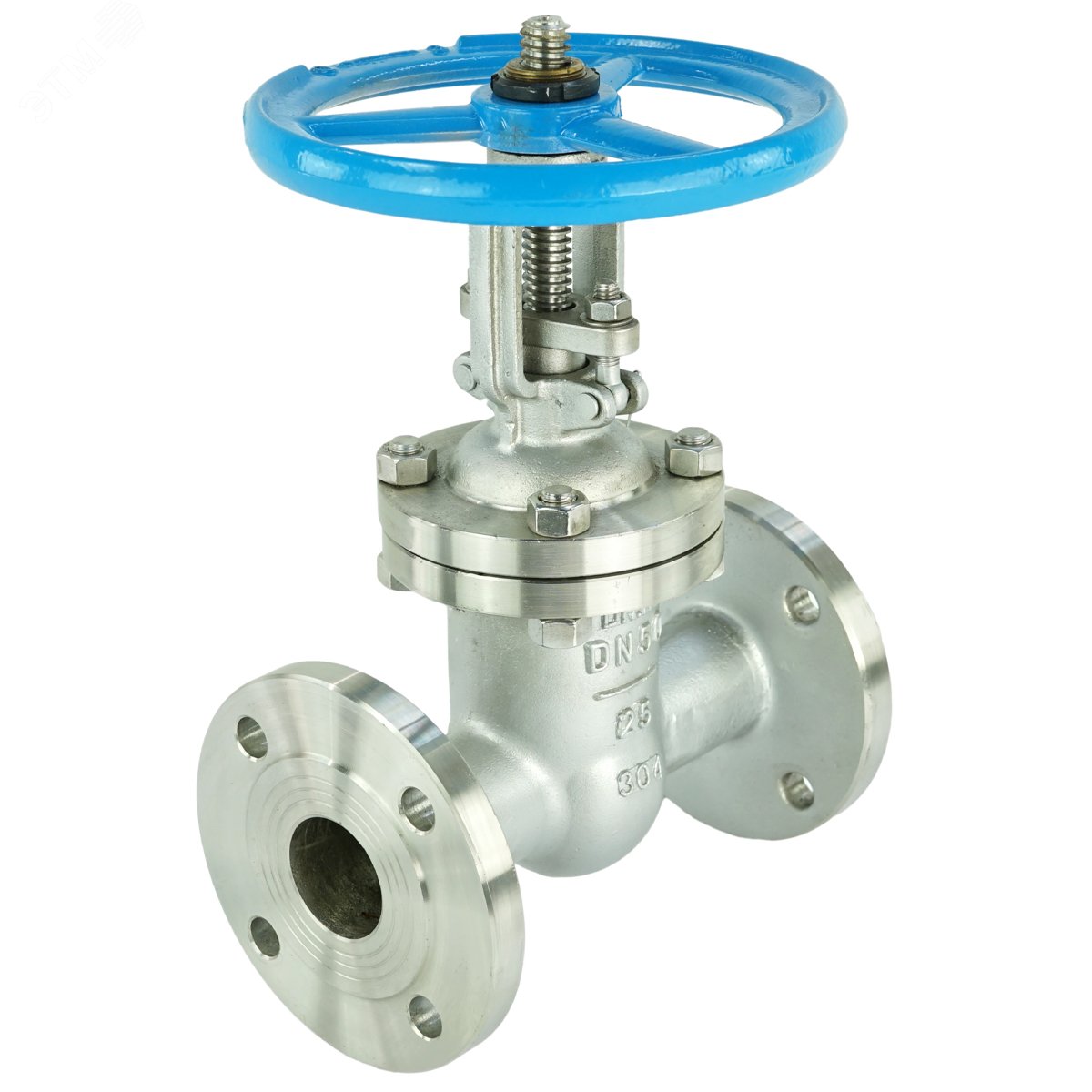

Задвижка клиновая 30нж64нж ТехГидроМаш НЖ Ду100 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлекс

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином. Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону. Параметры задвижки 30нж64нж Ду100 Ру25: Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление условное PN - 25 бар Температура рабочей среды - до +425°C Температура окружающей среды - от -60 до +45°C Тип присоединения - фланцевый Класс герметичности - "A" Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная высота - 430 мм Строительная длина - 230 мм Количество и диаметр болтовых отверстий на одном фланце - 8 x 22 мм Таблица фигур - 30нж64нж Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Клин - двухдисковый Вес - 36 кг Страна производитель - Россия Задвижка клиновая 30нж64нж ТехГидроМаш НЖ Ду100 Ру25 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - нержавеющая сталь, уплотнение - графлекс
