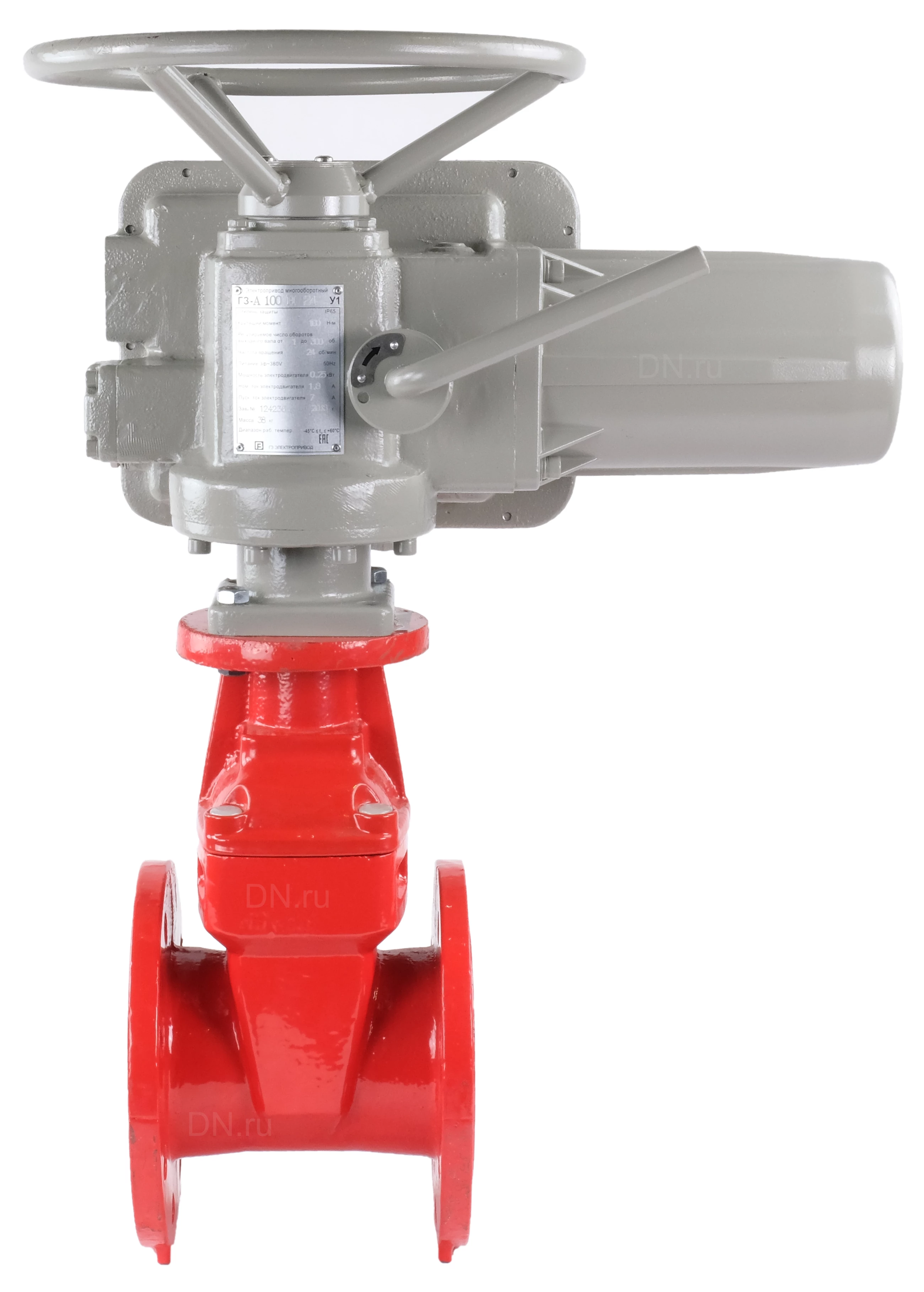

Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду250 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, колонкой управления F10 (ОСТ тип А, Б) 1500 мм, под электропривод

Задвижка ЛАЗ 30ч939р КУ 1500 под элпр фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем под электропривод применяется как запорное устройство на трубопроводах для питьевой воды. Возможность управления задвижкой чугунной с обрезиненным клином 30ч939р ЛАЗ осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода. Задвижка чугунная ЛАЗ 30ч939р КУ 1500 под элпр имеет следующие преимущества: высокая надежность, малый крутящий момент, отсутствует приямок в корпусе задвижки, двойное уплотнение шпинделя, задвижка 30ч939р покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов, высокая скорость перекрытия, либо открытия рабочей среды. Колонка управления предназначена для монтажа исполнительного механизма (маховик, редуктор, электропривод) на требуемую высоту. Колонки могут применяться на сооружениях водоснабжения и канализации. Общие характеристики задвижки ЛАЗ 30ч939р Ду250 Тип задвижки - Клиновая Диаметр номинальный DN - 250 мм Давление условное PN - 10 бар Тип присоединения по ОСТ - Б Форма вала по ОСТ - пятикулачковая муфта Температура рабочей среды - от -5 до + 120 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Чугун серый GG25/СЧ25 Таблица фигур - 30ч939р (МЗВ) Строительная длина - 250 мм Класс материала корпуса - чугун Управление - голый шток Конструкция шпинделя - невыдвижной Клин - обрезиненный Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 143 кг Страна производитель - Россия Задвижка клиновая 30ч939р (аналог МЗВ) ЛАЗ Ду250 Ру10 фланцевая, клин - обрезиненный, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с голым штоком, колонкой управления F10 (ОСТ тип А, Б) 1500 мм, под электропривод Габаритные размеры задвижки ЛАЗ 30ч939р Ду250 L - 250 мм (строительная длина) h - 502 мм D- 405мм H - 770 мм Установочные размеры и характеристики задвижки ЛАЗ 30ч939р Ду250 Dn = 250 мм n-d = 12 x 22 мм D1 = 350 мм D2 = 320 мм Крутящий момент - 200 Н*м Эскиз задвижки ЛАЗ 30ч939р Ду250 Материалы деталей задвижки ЛАЗ 30ч939р Ду250: № Наименование Материал 1 Корпус Чугун 2 Крышка Чугун 3 Клин Чугун обрезиненный (EPDM) 4 Гайка шпинделя Бронза 5 Шпиндель Нержавеющая сталь № Наименование Материал 6 Прокладка крышки Резина 7 Уплотнительные кольца Резина 8 Втулка Бронза 9 Упорная гайка Чугун 10 Втулка Сталь 45 11 Дистанционная шайба Фторопласт Колонка управления Орион Профмет для задвижек, управление - под электропривод Длина колонки управления - 1500 мм Крепление колонки управления - по ОСТ Тип управления колонкой - Под электропривод Эскиз колонки управления Орион Профмет под электропривод
